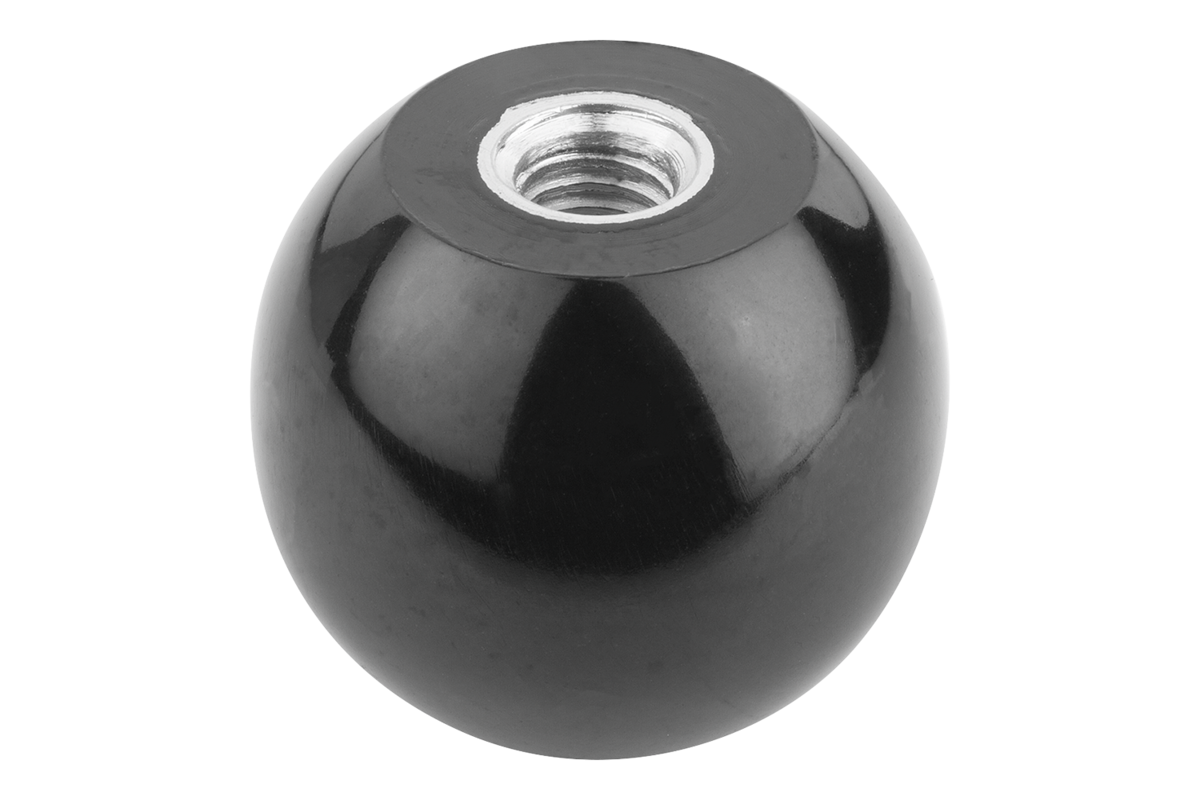

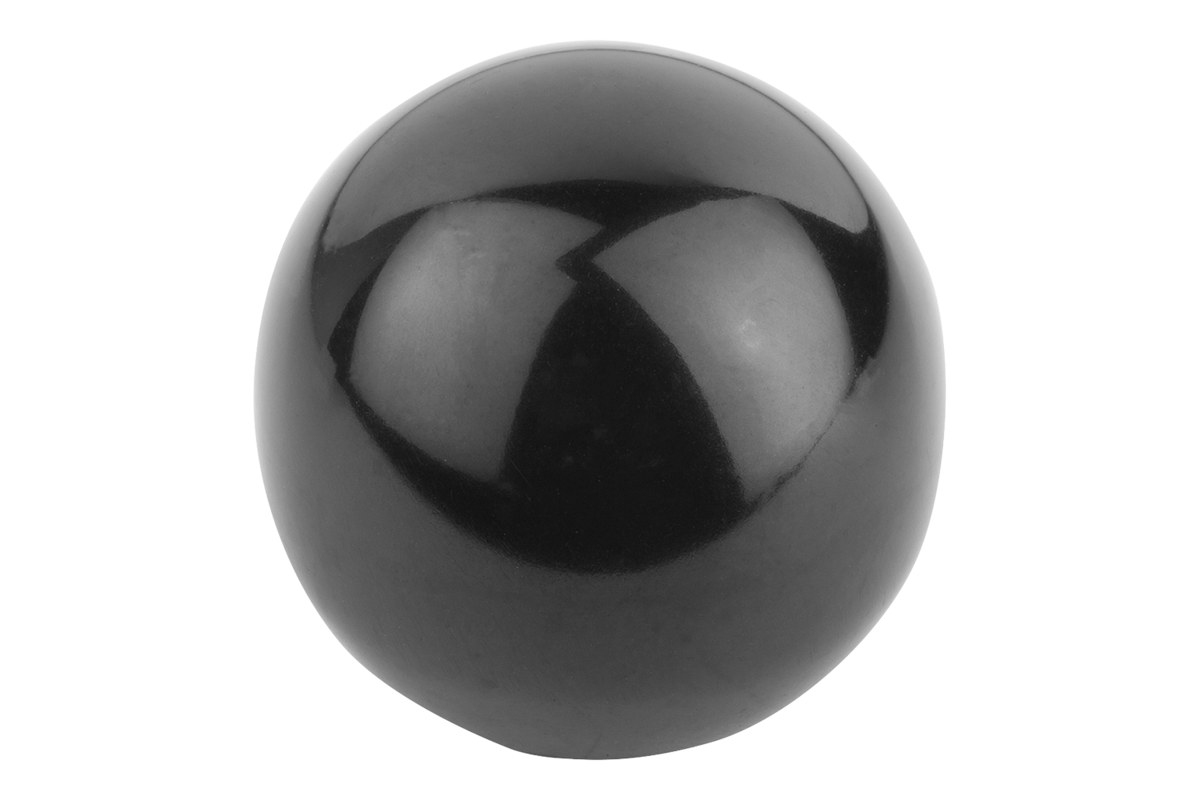

        Pomelli a sfera non trattati DIN 319, gamma ampliata, forma E, con boccola filettata

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Termoindurente PF 31, colore nero.
Boccola in acciaio galvanizzato.Versione:Finitura lucida.Nota:Nel modello 06250-21604 la bussola è in ottone.
Nei modelli 06250-23008, 06250-23508 e 06250-24008 la bussola è in acciaio, ramato. Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06250_E Pomelli a sfera non trattati DIN 319, gamma ampliata, forma E, con boccola filettata

191 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Colore corpo base	D	D1	D6	H	T	Prezzo
06250-21604	E	nero	M4	16	8	15	6	0.65 CHF
06250-22005	E	nero	M5	20	12	18	7,5	0.66 CHF
06250-22006	E	nero	M6	20	12	18	9	0.74 CHF
06250-22506	E	nero	M6	25	15	23	9	0.79 CHF
06250-22508	E	nero	M8	25	15	23	12	0.97 CHF
06250-23008	E	nero	M8	30	16	28	12	1.30 CHF
06250-23208	E	nero	M8	32	18	29	12	1.46 CHF
06250-23210	E	nero	M10	32	18	29	15	1.48 CHF
06250-23508	E	nero	M8	36	17	33	14	1.45 CHF
06250-23510	E	nero	M10	36	17	33	14	1.50 CHF
06250-24008	E	nero	M8	40	20	37,5	14	1.80 CHF
06250-24010	E	nero	M10	40	20	37,5	15	1.86 CHF
06250-24012	E	nero	M12	40	20	37,5	18	2.11 CHF
06250-24510	E	nero	M10	45	20	43	22	2.38 CHF
06250-24512	E	nero	M12	45	20	43	21	2.45 CHF
06250-25010	E	nero	M10	50	22	48	15	2.90 CHF
06250-25012	E	nero	M12	50	28	48	18	3.12 CHF
06250-220051	E	rosso	M5	20	12	18	7,5	0.84 CHF
06250-225061	E	rosso	M6	25	15	23	9	1.04 CHF
06250-230081	E	rosso	M8	30	16	28	12	1.82 CHF
06250-235101	E	rosso	M10	36	17	33	14	2.26 CHF
06250-240101	E	rosso	M10	40	20	37,5	15	2.60 CHF
06250-240121	E	rosso	M12	40	20	37,5	18	2.95 CHF
06250-250121	E	rosso	M12	50	28	48	18	4.36 CHF
