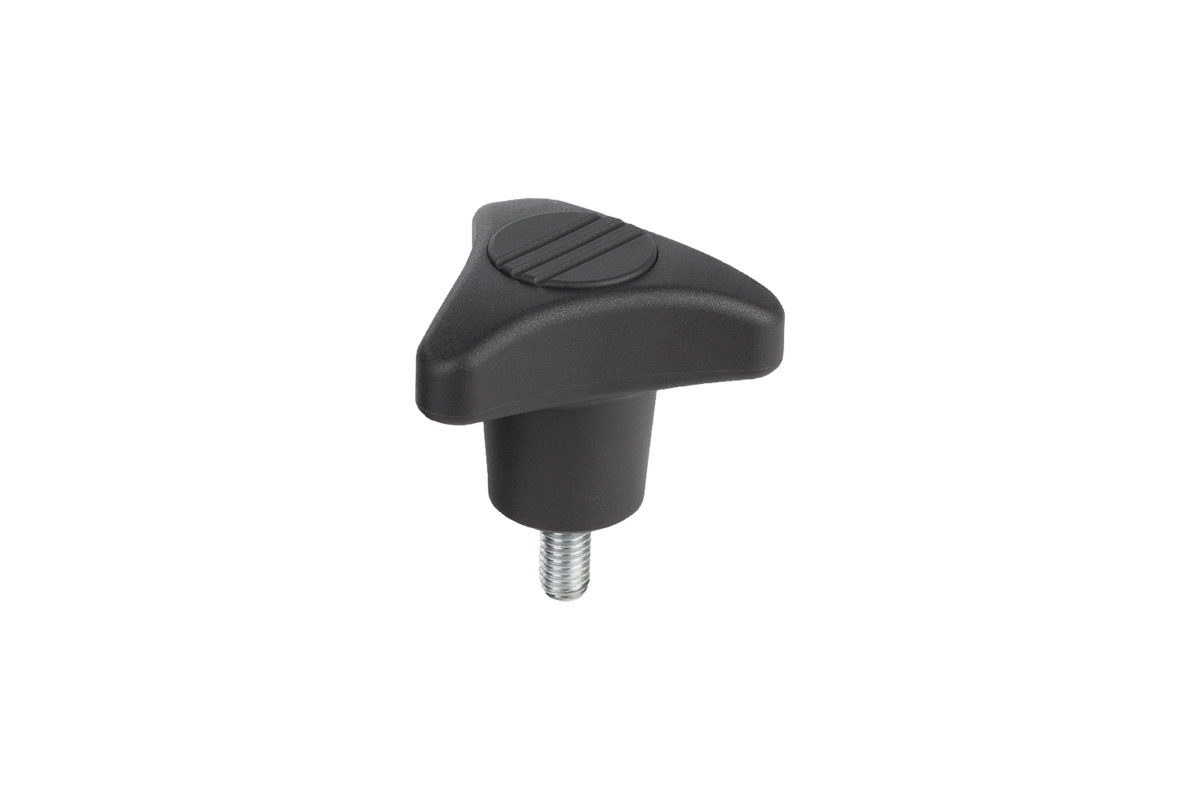

Pomello a tre lobi con filettatura esterna

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Manopole e pulsanti
        Pomelli a tre lobi
        Pomello a tre lobi con filettatura esterna

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Pomello in resina termoplastica rinforzata con microsfere di vetro.
Coperchio in resina termoplastica.
Parti metalliche in acciaio classe di resistenza 5.8.Versione:Impugnatura e coperchio grigio nerastro (RAL 7021).
Parti in acciaio passivate blu.Su richiesta:Altre lunghezze delle viti e colori.
Parti metalliche in acciaio inox.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06699 Pomello a tre lobi con filettatura esterna

169 kB

Scheda tecnica 06699_AG Pomello a tre lobi con filettatura esterna

170 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	H	H1	L	T	Prezzo
06699-18008X	L	M8	80	29,2	53,5	31	15	-	5.83 CHF
06699-18008X	L	M8	80	29,2	53,5	31	20	-	5.83 CHF
06699-18008X	L	M8	80	29,2	53,5	31	30	-	6.05 CHF
06699-18008X	L	M8	80	29,2	53,5	31	40	-	6.19 CHF
06699-18008X	L	M8	80	29,2	53,5	31	50	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	15	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	20	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	30	-	6.19 CHF
06699-18010X	L	M10	80	29,2	53,5	31	40	-	6.35 CHF
06699-18010X	L	M10	80	29,2	53,5	31	50	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	15	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	20	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	30	-	6.35 CHF
06699-18012X	L	M12	80	29,2	53,5	31	40	-	6.71 CHF
06699-18012X	L	M12	80	29,2	53,5	31	50	-	6.71 CHF
