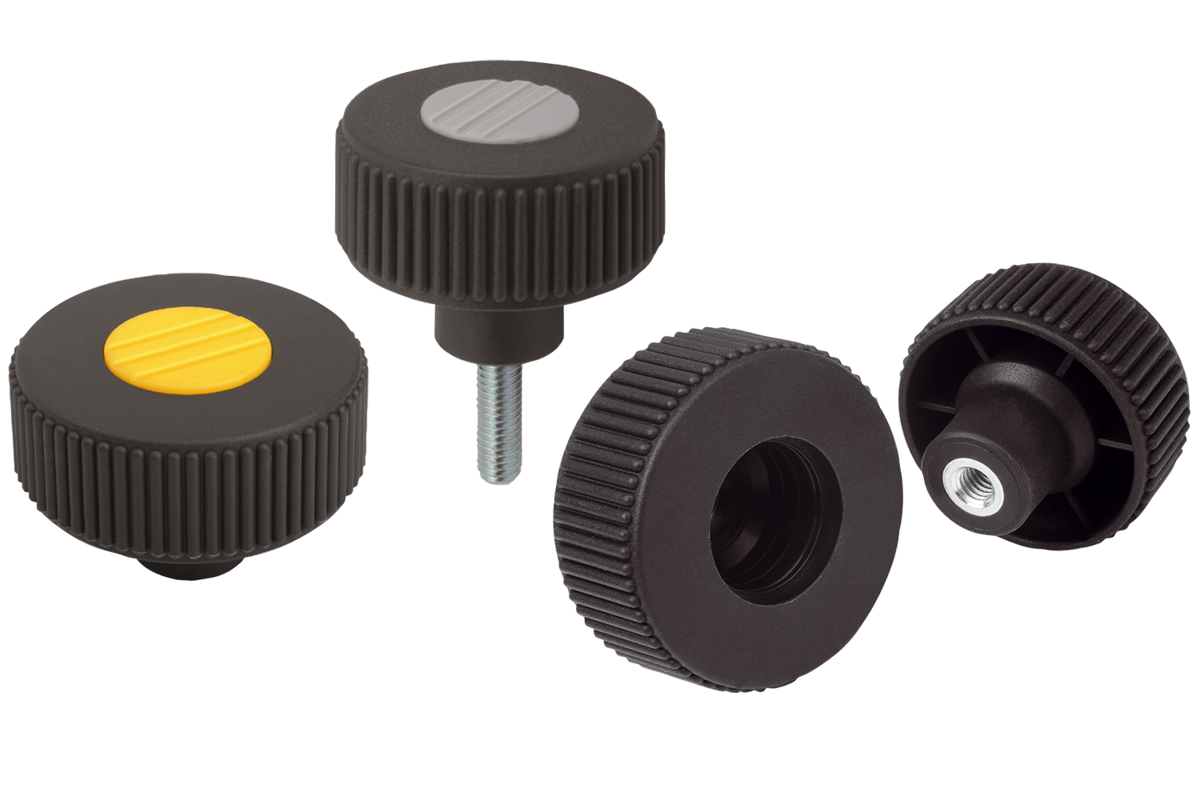

Rotelle zigrinate

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Parti operative
      - Manopole e pulsanti
        Rotelle zigrinate

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Resina termoplastica, colore grigio nerastro.
Boccola e/o gambo filettato in acciaio 5.8.Versione:Acciaio passivato blu.Nota:Δ Inserire qui il colore del tappo desiderato. Per il tappo grigio nerastro non è necessario indicare il codice colore.Nota disegno:

Forma D: boccola filettata, senza tappo
Forma K: boccola filettata, con tappo
Forma E: bussola di centraggio, senza tappo
Forma H: bussola di centraggio, con tappo
Forma L: filettatura esterna

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06266 Rotelle zigrinate

602 kB

Disegni (sintesi completa)

Rotelle zigrinate Forma D, con boccola filettata, senza coperchio

Maggiori informazioni

Disegni

Rotelle zigrinate Forma D, con boccola filettata, senza coperchio

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	H	H1	T	Prezzo
06266-1105	D	M5	40	16,5	30	13	10	2.05 CHF
06266-1106	D	M6	40	16,5	30	13	10	2.05 CHF
06266-1108	D	M8	40	16,5	30	13	14	2.26 CHF
06266-1208	D	M8	50	18	35	15	14	2.72 CHF
06266-1210	D	M10	50	18	35	15	14	2.74 CHF
06266-1310	D	M10	63	22	40	17	14	3.29 CHF
06266-1312	D	M12	63	22	40	17	18	3.60 CHF

Rotelle zigrinate Forma K, con boccola filettata, con coperchio

Maggiori informazioni

Disegni

Rotelle zigrinate Forma K, con boccola filettata, con coperchio

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	Dimensioni	D	D1	D2	H	H1	T	Prezzo
06266-2105	K	grigio nerastro RAL 7021	1	M5	40	16,5	31	13	10	2.18 CHF
06266-21055	K	grigio luce RAL 7035	1	M5	40	16,5	31	13	10	2.18 CHF
06266-21056	K	rosso traffico RAL 3020	1	M5	40	16,5	31	13	10	2.18 CHF
06266-21057	K	giallo navone RAL 1021	1	M5	40	16,5	31	13	10	2.18 CHF
06266-2106	K	grigio nerastro RAL 7021	1	M6	40	16,5	31	13	10	2.18 CHF
06266-21065	K	grigio luce RAL 7035	1	M6	40	16,5	31	13	10	2.18 CHF
06266-21066	K	rosso traffico RAL 3020	1	M6	40	16,5	31	13	10	2.18 CHF
06266-21067	K	giallo navone RAL 1021	1	M6	40	16,5	31	13	10	2.18 CHF
06266-2108	K	grigio nerastro RAL 7021	1	M8	40	16,5	31	13	14	2.47 CHF
06266-21085	K	grigio luce RAL 7035	1	M8	40	16,5	31	13	14	2.47 CHF
06266-21086	K	rosso traffico RAL 3020	1	M8	40	16,5	31	13	14	2.47 CHF
06266-21087	K	giallo navone RAL 1021	1	M8	40	16,5	31	13	14	2.47 CHF
06266-2208	K	grigio nerastro RAL 7021	2	M8	50	18	36	15	14	2.94 CHF
06266-22085	K	grigio luce RAL 7035	2	M8	50	18	36	15	14	2.94 CHF
06266-22086	K	rosso traffico RAL 3020	2	M8	50	18	36	15	14	2.94 CHF
06266-22087	K	giallo navone RAL 1021	2	M8	50	18	36	15	14	2.94 CHF
06266-2210	K	grigio nerastro RAL 7021	2	M10	50	18	36	15	14	2.96 CHF
06266-22105	K	grigio luce RAL 7035	2	M10	50	18	36	15	14	2.96 CHF
06266-22106	K	rosso traffico RAL 3020	2	M10	50	18	36	15	14	2.96 CHF
06266-22107	K	giallo navone RAL 1021	2	M10	50	18	36	15	14	2.96 CHF
06266-2310	K	grigio nerastro RAL 7021	3	M10	63	22	41	17	14	3.58 CHF
06266-23105	K	grigio luce RAL 7035	3	M10	63	22	41	17	14	3.58 CHF
06266-23106	K	rosso traffico RAL 3020	3	M10	63	22	41	17	14	3.58 CHF
06266-23107	K	giallo navone RAL 1021	3	M10	63	22	41	17	14	3.58 CHF
06266-2312	K	grigio nerastro RAL 7021	3	M12	63	22	41	17	18	3.95 CHF
06266-23125	K	grigio luce RAL 7035	3	M12	63	22	41	17	18	3.95 CHF
06266-23126	K	rosso traffico RAL 3020	3	M12	63	22	41	17	18	3.95 CHF
06266-23127	K	giallo navone RAL 1021	3	M12	63	22	41	17	18	3.95 CHF

Rotelle zigrinate Forma E, con boccola di passaggio, senza coperchio

Maggiori informazioni

Disegni

Rotelle zigrinate Forma E, con boccola di passaggio, senza coperchio

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	H	H1	T	Prezzo
06266-3106	E	6	40	16,5	30	13	10	2.16 CHF
06266-3208	E	8	50	18	35	15	14	2.94 CHF
06266-3310	E	10	63	22	40	17	14	4.20 CHF

Rotelle zigrinate Forma H, con boccola di passaggio, con coperchio

Maggiori informazioni

Disegni

Rotelle zigrinate Forma H, con boccola di passaggio, con coperchio

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	Dimensioni	D	D1	D2	H	H1	T	Prezzo
06266-4106	H	grigio nerastro RAL 7021	1	6	40	16,5	31	13	10	2.33 CHF
06266-41065	H	grigio luce RAL 7035	1	6	40	16,5	31	13	10	2.33 CHF
06266-41066	H	rosso traffico RAL 3020	1	6	40	16,5	31	13	10	2.33 CHF
06266-41067	H	giallo navone RAL 1021	1	6	40	16,5	31	13	10	2.33 CHF
06266-4208	H	grigio nerastro RAL 7021	2	8	50	18	36	15	14	3.20 CHF
06266-42085	H	grigio luce RAL 7035	2	8	50	18	36	15	14	3.20 CHF
06266-42086	H	rosso traffico RAL 3020	2	8	50	18	36	15	14	3.20 CHF
06266-42087	H	giallo navone RAL 1021	2	8	50	18	36	15	14	3.20 CHF
06266-4310	H	grigio nerastro RAL 7021	3	10	63	22	41	17	14	4.58 CHF
06266-43105	H	grigio luce RAL 7035	3	10	63	22	41	17	14	4.58 CHF
06266-43106	H	rosso traffico RAL 3020	3	10	63	22	41	17	14	4.58 CHF
06266-43107	H	giallo navone RAL 1021	3	10	63	22	41	17	14	4.58 CHF

Rotelle zigrinate Forma L, con filettatura esterna

Maggiori informazioni

Disegni

Rotelle zigrinate Forma L, con filettatura esterna

Selezione/filtro articoli

N. ordine	Forma	Colore coperchio	Dimensioni	D	D1	D2	H	H1	L	Prezzo
06266-5105X10	L	grigio nerastro RAL 7021	1	M5	40	16,5	31	13	10	2.12 CHF
06266-51055X10	L	grigio luce RAL 7035	1	M5	40	16,5	31	13	10	2.12 CHF
06266-51056X10	L	rosso traffico RAL 3020	1	M5	40	16,5	31	13	10	2.12 CHF
06266-51057X10	L	giallo navone RAL 1021	1	M5	40	16,5	31	13	10	2.12 CHF
06266-5105X20	L	grigio nerastro RAL 7021	1	M5	40	16,5	31	13	20	2.12 CHF
06266-51055X20	L	grigio luce RAL 7035	1	M5	40	16,5	31	13	20	2.12 CHF
06266-51056X20	L	rosso traffico RAL 3020	1	M5	40	16,5	31	13	20	2.12 CHF
06266-51057X20	L	giallo navone RAL 1021	1	M5	40	16,5	31	13	20	2.12 CHF
06266-5105X40	L	grigio nerastro RAL 7021	1	M5	40	16,5	31	13	40	2.22 CHF
06266-51055X40	L	grigio luce RAL 7035	1	M5	40	16,5	31	13	40	2.22 CHF
06266-51056X40	L	rosso traffico RAL 3020	1	M5	40	16,5	31	13	40	2.22 CHF
06266-51057X40	L	giallo navone RAL 1021	1	M5	40	16,5	31	13	40	2.22 CHF
06266-5106X10	L	grigio nerastro RAL 7021	1	M6	40	16,5	31	13	10	2.12 CHF
06266-51065X10	L	grigio luce RAL 7035	1	M6	40	16,5	31	13	10	2.12 CHF
06266-51066X10	L	rosso traffico RAL 3020	1	M6	40	16,5	31	13	10	2.12 CHF
06266-51067X10	L	giallo navone RAL 1021	1	M6	40	16,5	31	13	10	2.12 CHF
06266-5106X20	L	grigio nerastro RAL 7021	1	M6	40	16,5	31	13	20	2.12 CHF
06266-51065X20	L	grigio luce RAL 7035	1	M6	40	16,5	31	13	20	2.12 CHF
06266-51066X20	L	rosso traffico RAL 3020	1	M6	40	16,5	31	13	20	2.12 CHF
06266-51067X20	L	giallo navone RAL 1021	1	M6	40	16,5	31	13	20	2.12 CHF
06266-5106X40	L	grigio nerastro RAL 7021	1	M6	40	16,5	31	13	40	2.22 CHF
06266-51065X40	L	grigio luce RAL 7035	1	M6	40	16,5	31	13	40	2.22 CHF
06266-51066X40	L	rosso traffico RAL 3020	1	M6	40	16,5	31	13	40	2.22 CHF
06266-51067X40	L	giallo navone RAL 1021	1	M6	40	16,5	31	13	40	2.22 CHF
06266-5108X15	L	grigio nerastro RAL 7021	1	M8	40	16,5	31	13	15	2.18 CHF
06266-51085X15	L	grigio luce RAL 7035	1	M8	40	16,5	31	13	15	2.18 CHF
06266-51086X15	L	rosso traffico RAL 3020	1	M8	40	16,5	31	13	15	2.18 CHF
06266-51087X15	L	giallo navone RAL 1021	1	M8	40	16,5	31	13	15	2.18 CHF
06266-5108X30	L	grigio nerastro RAL 7021	1	M8	40	16,5	31	13	30	2.22 CHF
06266-51085X30	L	grigio luce RAL 7035	1	M8	40	16,5	31	13	30	2.22 CHF
06266-51086X30	L	rosso traffico RAL 3020	1	M8	40	16,5	31	13	30	2.22 CHF
06266-51087X30	L	giallo navone RAL 1021	1	M8	40	16,5	31	13	30	2.22 CHF
06266-5108X60	L	grigio nerastro RAL 7021	1	M8	40	16,5	31	13	60	2.26 CHF
06266-51085X60	L	grigio luce RAL 7035	1	M8	40	16,5	31	13	60	2.26 CHF
06266-51086X60	L	rosso traffico RAL 3020	1	M8	40	16,5	31	13	60	2.26 CHF
06266-51087X60	L	giallo navone RAL 1021	1	M8	40	16,5	31	13	60	2.26 CHF
06266-5208X15	L	grigio nerastro RAL 7021	2	M8	50	18	36	15	15	2.70 CHF
06266-52085X15	L	grigio luce RAL 7035	2	M8	50	18	36	15	15	2.70 CHF
06266-52086X15	L	rosso traffico RAL 3020	2	M8	50	18	36	15	15	2.70 CHF
06266-52087X15	L	giallo navone RAL 1021	2	M8	50	18	36	15	15	2.70 CHF
06266-5208X30	L	grigio nerastro RAL 7021	2	M8	50	18	36	15	30	2.73 CHF
06266-52085X30	L	grigio luce RAL 7035	2	M8	50	18	36	15	30	2.73 CHF
06266-52086X30	L	rosso traffico RAL 3020	2	M8	50	18	36	15	30	2.73 CHF
06266-52087X30	L	giallo navone RAL 1021	2	M8	50	18	36	15	30	2.73 CHF
06266-5208X60	L	grigio nerastro RAL 7021	2	M8	50	18	36	15	60	2.76 CHF
06266-52085X60	L	grigio luce RAL 7035	2	M8	50	18	36	15	60	2.76 CHF
06266-52086X60	L	rosso traffico RAL 3020	2	M8	50	18	36	15	60	2.76 CHF
06266-52087X60	L	giallo navone RAL 1021	2	M8	50	18	36	15	60	2.76 CHF
06266-5210X20	L	grigio nerastro RAL 7021	2	M10	50	18	36	15	20	2.77 CHF
06266-52105X20	L	grigio luce RAL 7035	2	M10	50	18	36	15	20	2.77 CHF
06266-52106X20	L	rosso traffico RAL 3020	2	M10	50	18	36	15	20	2.77 CHF
06266-52107X20	L	giallo navone RAL 1021	2	M10	50	18	36	15	20	2.77 CHF
06266-5210X30	L	grigio nerastro RAL 7021	2	M10	50	18	36	15	30	2.80 CHF
06266-52105X30	L	grigio luce RAL 7035	2	M10	50	18	36	15	30	2.80 CHF
06266-52106X30	L	rosso traffico RAL 3020	2	M10	50	18	36	15	30	2.80 CHF
06266-52107X30	L	giallo navone RAL 1021	2	M10	50	18	36	15	30	2.80 CHF
06266-5210X60	L	grigio nerastro RAL 7021	2	M10	50	18	36	15	60	3.15 CHF
06266-52105X60	L	grigio luce RAL 7035	2	M10	50	18	36	15	60	3.15 CHF
06266-52106X60	L	rosso traffico RAL 3020	2	M10	50	18	36	15	60	3.15 CHF
06266-52107X60	L	giallo navone RAL 1021	2	M10	50	18	36	15	60	3.15 CHF
06266-5310X20	L	grigio nerastro RAL 7021	3	M10	63	22	41	17	20	3.39 CHF
06266-53105X20	L	grigio luce RAL 7035	3	M10	63	22	41	17	20	3.39 CHF
06266-53106X20	L	rosso traffico RAL 3020	3	M10	63	22	41	17	20	3.39 CHF
06266-53107X20	L	giallo navone RAL 1021	3	M10	63	22	41	17	20	3.39 CHF
06266-5310X30	L	grigio nerastro RAL 7021	3	M10	63	22	41	17	30	3.43 CHF
06266-53105X30	L	grigio luce RAL 7035	3	M10	63	22	41	17	30	3.43 CHF
06266-53106X30	L	rosso traffico RAL 3020	3	M10	63	22	41	17	30	3.43 CHF
06266-53107X30	L	giallo navone RAL 1021	3	M10	63	22	41	17	30	3.43 CHF
06266-5310X60	L	grigio nerastro RAL 7021	3	M10	63	22	41	17	60	3.60 CHF
06266-53105X60	L	grigio luce RAL 7035	3	M10	63	22	41	17	60	3.60 CHF
06266-53106X60	L	rosso traffico RAL 3020	3	M10	63	22	41	17	60	3.60 CHF
06266-53107X60	L	giallo navone RAL 1021	3	M10	63	22	41	17	60	3.60 CHF
06266-5312X30	L	grigio nerastro RAL 7021	3	M12	63	22	41	17	30	3.87 CHF
06266-53125X30	L	grigio luce RAL 7035	3	M12	63	22	41	17	30	3.87 CHF
06266-53126X30	L	rosso traffico RAL 3020	3	M12	63	22	41	17	30	3.87 CHF
06266-53127X30	L	giallo navone RAL 1021	3	M12	63	22	41	17	30	3.87 CHF
06266-5312X60	L	grigio nerastro RAL 7021	3	M12	63	22	41	17	60	3.95 CHF
06266-53125X60	L	grigio luce RAL 7035	3	M12	63	22	41	17	60	3.95 CHF
06266-53126X60	L	rosso traffico RAL 3020	3	M12	63	22	41	17	60	3.95 CHF
06266-53127X60	L	giallo navone RAL 1021	3	M12	63	22	41	17	60	3.95 CHF
