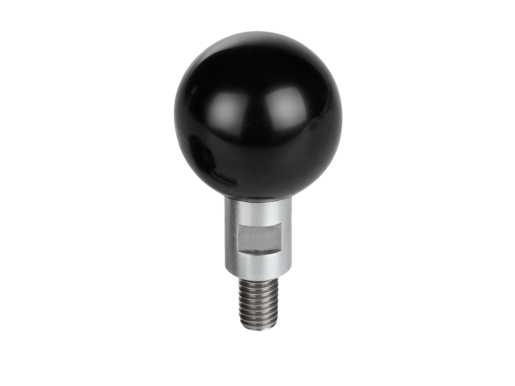

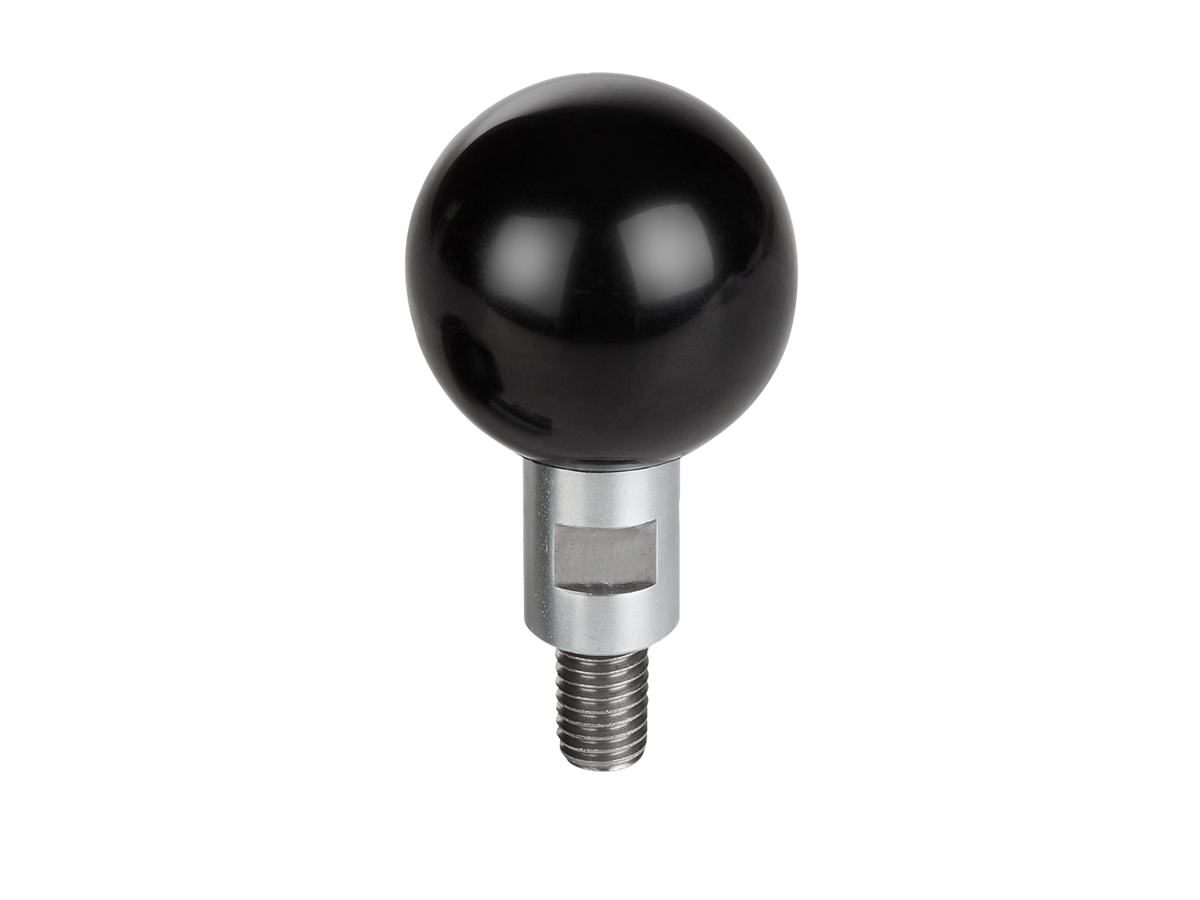

        Impugnature a sfera rotanti con filetto esterno

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Sfera in resina termoindurente PF 31.
Perni in acciaio o acciaio inox 1.4305.Versione:Sfera nera lucida.
Acciaio passivato blu.
Acciaio inox non trattato.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06353_AG Impugnature a sfera rotanti con filetto esterno

122 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale componenti	B	D	D1	D2	H	H1	H2	L	SW1	SW2	Prezzo
06353-061	acciaio	5	M6	25	10	22,5	15	5	11	8	3	6.20 CHF
06353-081	acciaio	6	M8	32	13	29,5	19	6	13	10	4	7.33 CHF
06353-101	acciaio	8	M10	40	16	37	24	8	14	13	5	8.36 CHF
06353-121	acciaio	10	M12	50	20	47	31	12	21	17	6	12.77 CHF
06353-1061	acciaio inox	5	M6	25	10	22,5	15	5	11	8	3	9.07 CHF
06353-1081	acciaio inox	6	M8	32	13	29,5	19	6	13	10	4	10.56 CHF
06353-1101	acciaio inox	8	M10	40	16	37	24	8	14	13	5	13.74 CHF
06353-1121	acciaio inox	10	M12	50	20	47	31	12	21	17	6	17.04 CHF
