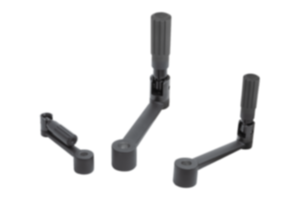

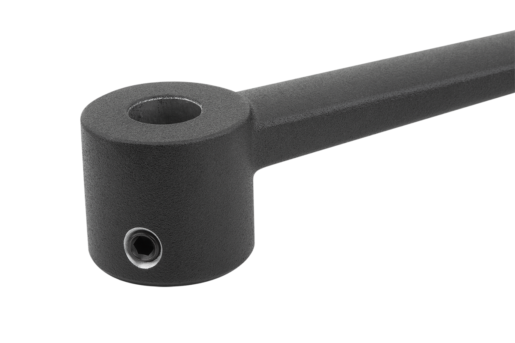

06504Manovelle in alluminio con impugnatura cilindrica di sicurezza |
Indietro |
|
|
DescrizioneMateriale:Manovella in alluminio.
Impugnatura cilindrica in resina termoplastica e acciaio.Versione:Manovella verniciata a polvere.
Resina termoplastica colore grigio nerastro.
Parti metalliche in acciaio brunito.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06504-1110 | foro calibrato | senza foro trasversale | 80 | 24 | 10 | 16 | - | 87,5 | 47,5 | 22 | 13,6 | - | 100 |  | | 64.96 CHF | | | 06504-1212 | foro calibrato | senza foro trasversale | 100 | 28 | 12 | 20 | - | 107 | 58,5 | 25 | 16 | - | 124 | | | 75.84 CHF | | | 06504-1314 | foro calibrato | senza foro trasversale | 125 | 30 | 14 | 25 | - | 139 | 82 | 28 | 15,8 | - | 153 | | | 100.66 CHF | | | 06504-1417 | foro calibrato | senza foro trasversale | 160 | 34 | 17 | 25 | - | 143 | 82 | 32 | 19,6 | - | 190 | | | 104.75 CHF | | | 06504-11106 | foro calibrato | con foro trasversale | 80 | 24 | 10 | 16 | M6 | 87,5 | 47,5 | 22 | 13,4 | 7,5 | 100 | | | 69.00 CHF | | | 06504-12126 | foro calibrato | con foro trasversale | 100 | 28 | 12 | 20 | M6 | 106,9 | 58,4 | 26 | 16 | 7,5 | 124 | | | 79.81 CHF | | | 06504-13146 | foro calibrato | con foro trasversale | 125 | 30 | 14 | 26 | M6 | 139,1 | 82,1 | 28 | 15,8 | 7,5 | 153 | | | 104.45 CHF | | | 06504-14176 | foro calibrato | con foro trasversale | 160 | 34 | 17 | 26 | M6 | 143,1 | 82,1 | 32 | 19,6 | 7,5 | 190 | | | 108.49 CHF | |
|
Manovelle in alluminio con impugnatura cilindrica di sicurezza con quadro incassato |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 06504-2110 | quadro incassato | senza foro trasversale | 80 | 24 | 16 | - | 87,5 | 47,5 | 22 | 13,6 | - | 100 | 10 | | | 67.50 CHF | | | 06504-2212 | quadro incassato | senza foro trasversale | 100 | 28 | 20 | - | 107 | 58,5 | 25 | 16 | - | 124 | 12 | | | 76.99 CHF | | | 06504-2314 | quadro incassato | senza foro trasversale | 125 | 30 | 25 | - | 139 | 82 | 28 | 15,8 | - | 153 | 14 | | | 101.45 CHF | | | 06504-2417 | quadro incassato | senza foro trasversale | 160 | 34 | 25 | - | 143 | 82 | 32 | 19,6 | - | 190 | 17 | | | 106.27 CHF | | | 06504-21106 | quadro incassato | con foro trasversale | 80 | 24 | 16 | M6 | 87,5 | 47,5 | 22 | 13,4 | 7,5 | 100 | 10 | | | 71.51 CHF | | | 06504-22126 | quadro incassato | con foro trasversale | 100 | 28 | 20 | M6 | 106,9 | 58,4 | 26 | 16 | 7,5 | 124 | 12 | | | 80.95 CHF | | | 06504-23146 | quadro incassato | con foro trasversale | 125 | 30 | 26 | M6 | 139,1 | 82,1 | 28 | 15,8 | 7,5 | 153 | 14 | | | 105.23 CHF | | | 06504-24176 | quadro incassato | con foro trasversale | 160 | 34 | 26 | M6 | 143,1 | 82,1 | 32 | 19,6 | 7,5 | 190 | 17 | | | 110.04 CHF | |
|
