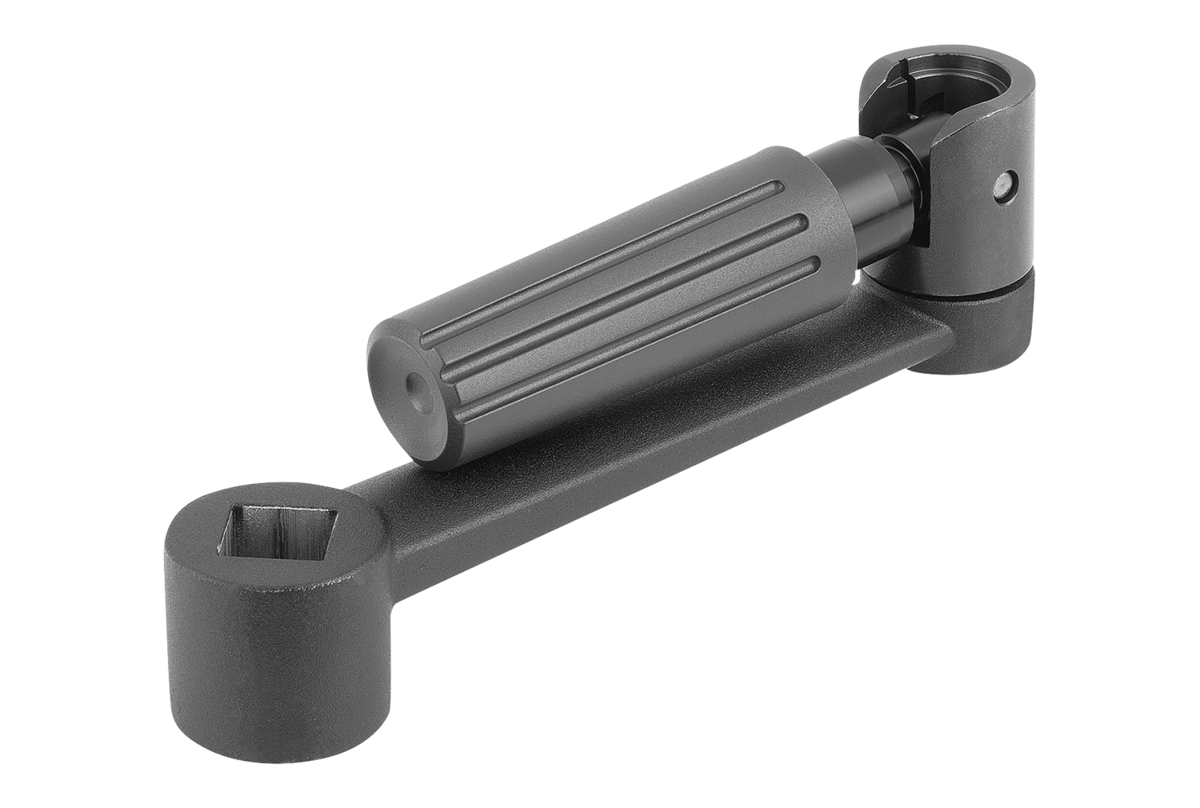

Manovella
Foro quadro
alluminio
nero
con rivestimento in plastica
- Per distanze di regolazione lunghe
- Campi di utilizzo: costruzione di macchine, costruzione di impianti, strumenti di misura, costruzione di apparecchi
- Modello: quadro incassato
- Ritorno automatico in seguito al rilascio
Unità di vendita
80,96 CHF
Aggiunto al carrello
Abbreviazione denominazione
Manovella
Forma
B
Dimensioni
2
Versione 1
Foro quadro
Versione 2
Sicurezza
Tipo di
prodotto
impugnatura di sicurezza
DIN
simile a DIN 469
Materiale
corpo base
alluminio
Materiale
componenti
resina termoplastica
Colore
corpo base
nero
Colore
componenti
grigio nerastro RAL 7021
Superficie
corpo base
con rivestimento in plastica
A=Distanza degli assi
100
D7=Filettatura
M6
H1=Altezza impugnatura
58,4
H=Altezza
106,9
L=Lunghezza
124
SW=Apertura chiave
12
D
28
D3
20
H2
26
H3
16
H4
7,5
Impugnatura
impugnatura cilindrica
REACh
false
RoHS
true
Tipo
di stampo
impugnatura di sicurezza
Descrizione
Materiale
Manovella in alluminio.
Impugnatura cilindrica in resina termoplastica e acciaio.
Impugnatura cilindrica in resina termoplastica e acciaio.
Versione
Manovella verniciata a polvere.
Resina termoplastica colore grigio nerastro.
Parti metalliche in acciaio brunito.
Resina termoplastica colore grigio nerastro.
Parti metalliche in acciaio brunito.
Nota
Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).
