        Manovelle in alluminio con impugnatura cilindrica pieghevole
        Manovelle in alluminio con impugnatura cilindrica pieghevole con foro calibrato

Descrizione articolo/immagini prodotto

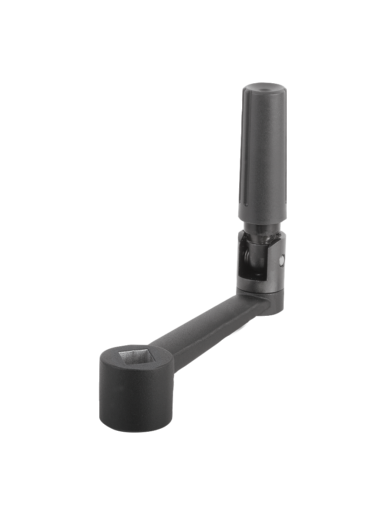

DescrizioneMateriale:Manovella in alluminio.
Impugnatura cilindrica in resina termoplastica e acciaio.Versione:Manovella verniciata a polvere.
Resina termoplastica colore grigio nerastro.
Parti metalliche in acciaio brunito.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06503_PB Manovelle in alluminio con impugnatura cilindrica pieghevole con foro calibrato

222 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Prezzo
06503-1110	foro calibrato	senza foro trasversale	80	24	10	16	-	89	49	22	13,4	-	100	39.72 CHF
