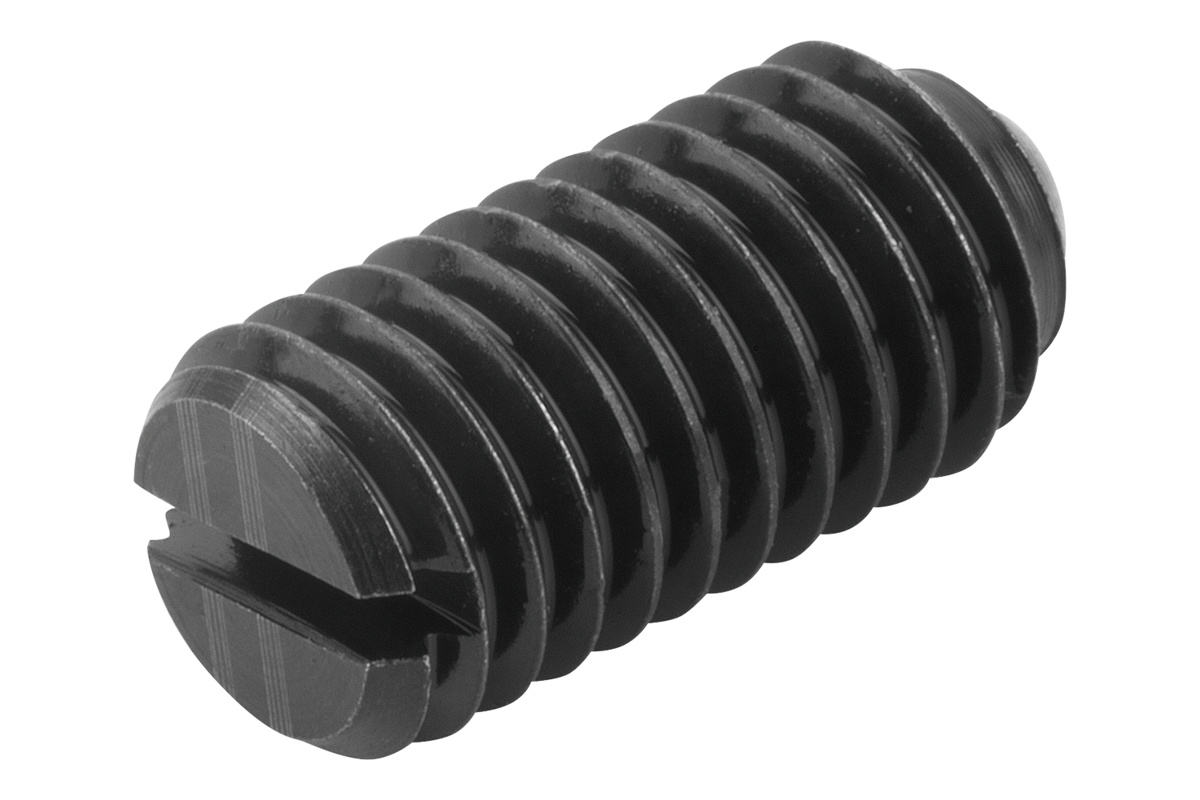

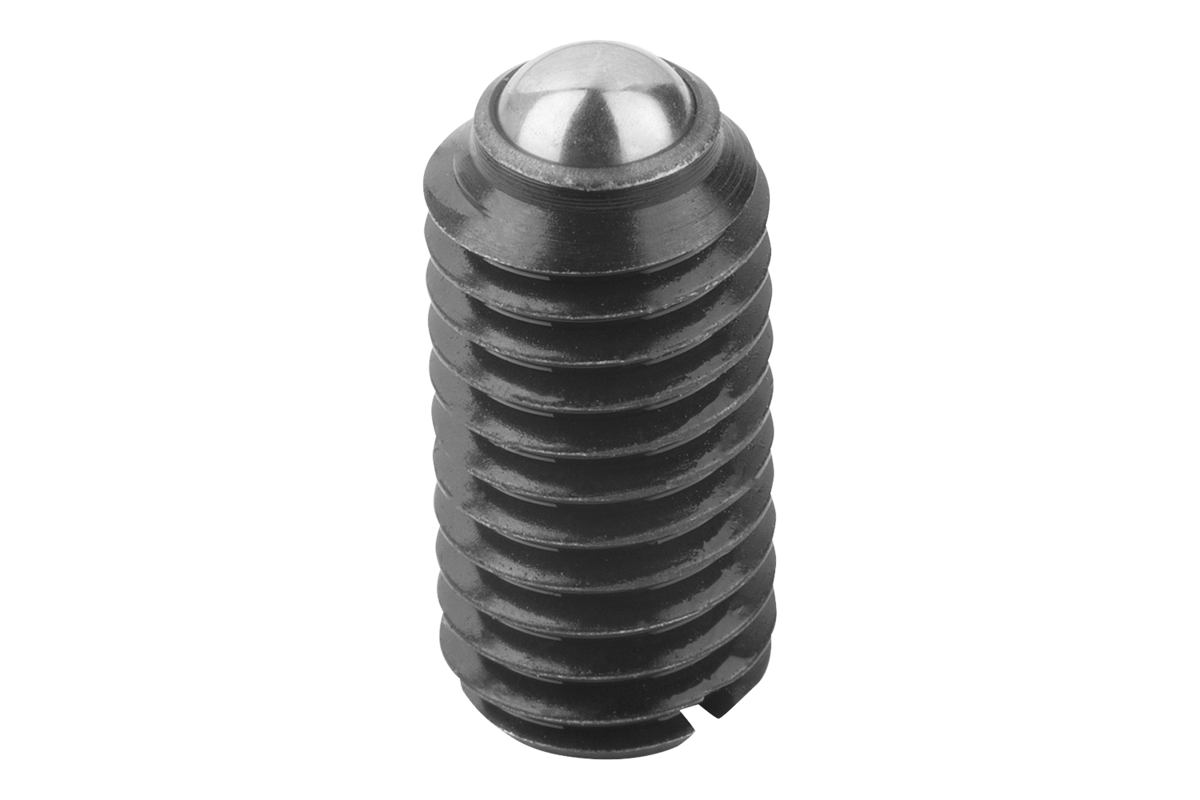

        Pressori a molla con intaglio e sfera, forza elastica standard

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo in acciaio classe di resistenza 5.8.
Sfera in acciaio.
Molla in acciaio per molle cl. D.Versione:brunito. Sfera temprata.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03000 Pressori a molla con intaglio e sfera, forza elastica standard

166 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	L	H	N	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Prezzo
03000-03	M3	1,5	7	0,4	0,4	1,5	3	1.19 CHF
03000-04	M4	2,5	9	0,8	0,6	4	10	0.93 CHF
03000-05	M5	3	12	0,9	0,8	6	11	0.93 CHF
03000-06	M6	3,5	14	1	1	9	13	0.93 CHF
03000-08	M8	5	16	1,5	1,2	15	30	1.21 CHF
03000-10	M10	6	19	2	1,6	20	40	1.25 CHF
03000-12	M12	8	22	2,5	2	30	55	1.95 CHF
03000-16	M16	10	24	3,5	2,5	65	125	2.59 CHF
03000-20	M20	12	30	4,5	2,5	80	160	3.90 CHF
