        Pressori laterali a molla con corpo filettato, senza puntale
        Pressori laterali a molla con corpo filettato, senza puntale, forma B, con guarnizione

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Corpo blu zincato.
Rondella temprata e brunita.Nota:Secondo il caso applicativo, il puntale può essere realizzato internamente e inserito nel foro filettato della rondella.
Sfruttando la corsa (S) e la relativa lunghezza (L1), si raggiunge la pressione laterale corretta (F).
Inoltre, la forma B ha una guarnizione contro l'infiltrazione di trucioli e sporco.Nota disegno:

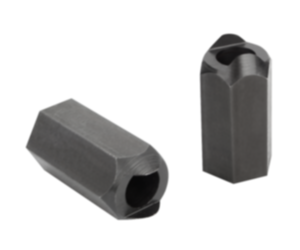

1) Utensile di montaggio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03336_B Pressori laterali a molla con corpo filettato, senza puntale, forma B, con guarnizione

238 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	L	L1	D	D1	±S	F ca. N	SW	K	N. ordine utensile di montaggio
03336-2020X	B	11,5/19/26,5	4	M12	M4	1,6	20	10	2x60°	03334-06
03336-2050X	B	11,5/19/26,5	4	M12	M4	1,6	50	10	2x60°	03334-06
03336-2100X	B	11,5/19/26,5	4	M12	M4	1,6	100	10	2x60°	03334-06
03336-2040X	B	11,5/19/26,5	7,5	M12	M4	2	40	10	2x60°	03334-06
03336-2075X	B	11,5/19/26,5	7,5	M12	M4	2	75	10	2x60°	03334-06
03336-2150X	B	11,5/19/26,5	7,5	M12	M4	2	100	10	2x60°	03334-06
03336-2100X	B	18/31,5/45	11,5	M18X1,5	M6	3,2	100	16	2,5x60°	03334-10
03336-2200X	B	18/31,5/45	11,5	M18X1,5	M6	3,2	150	16	2,5x60°	03334-10
03336-2300X	B	18/31,5/45	11,5	M18X1,5	M6	3,2	200	16	2,5x60°	03334-10
