03089_DSpina di posizionamento forma D |
Indietro |
|

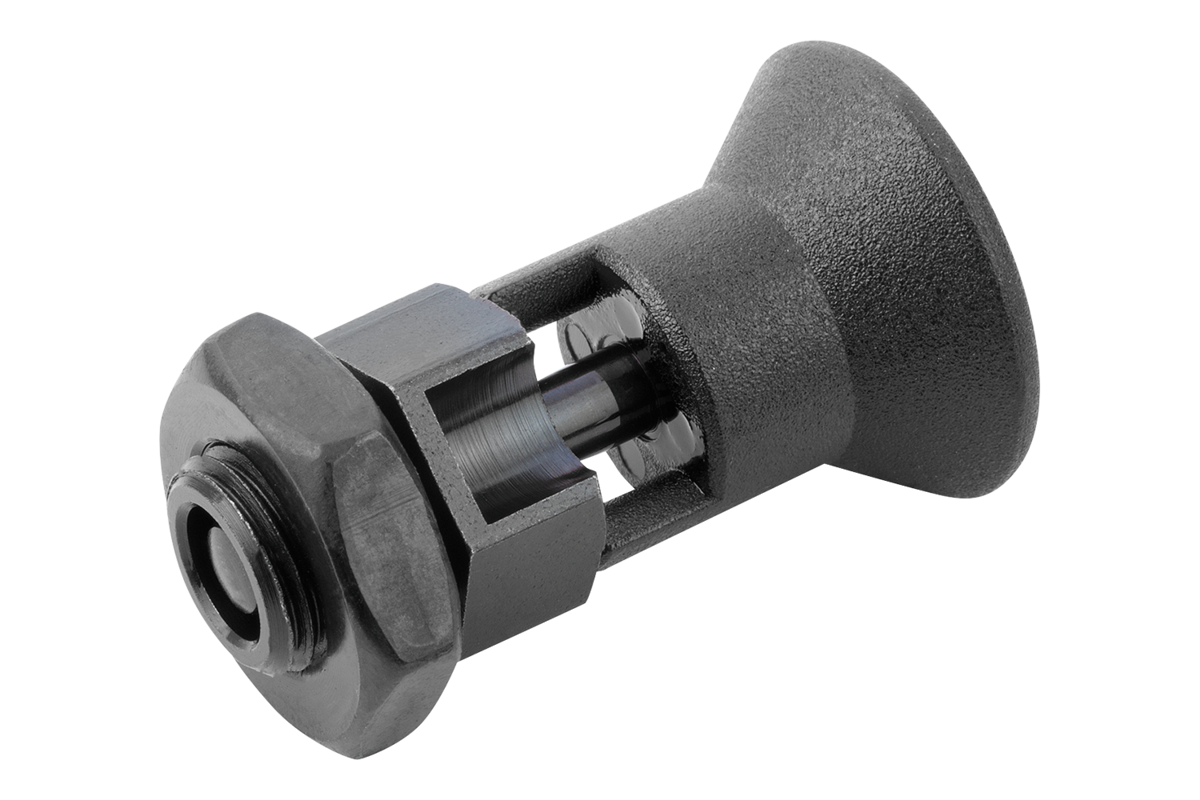

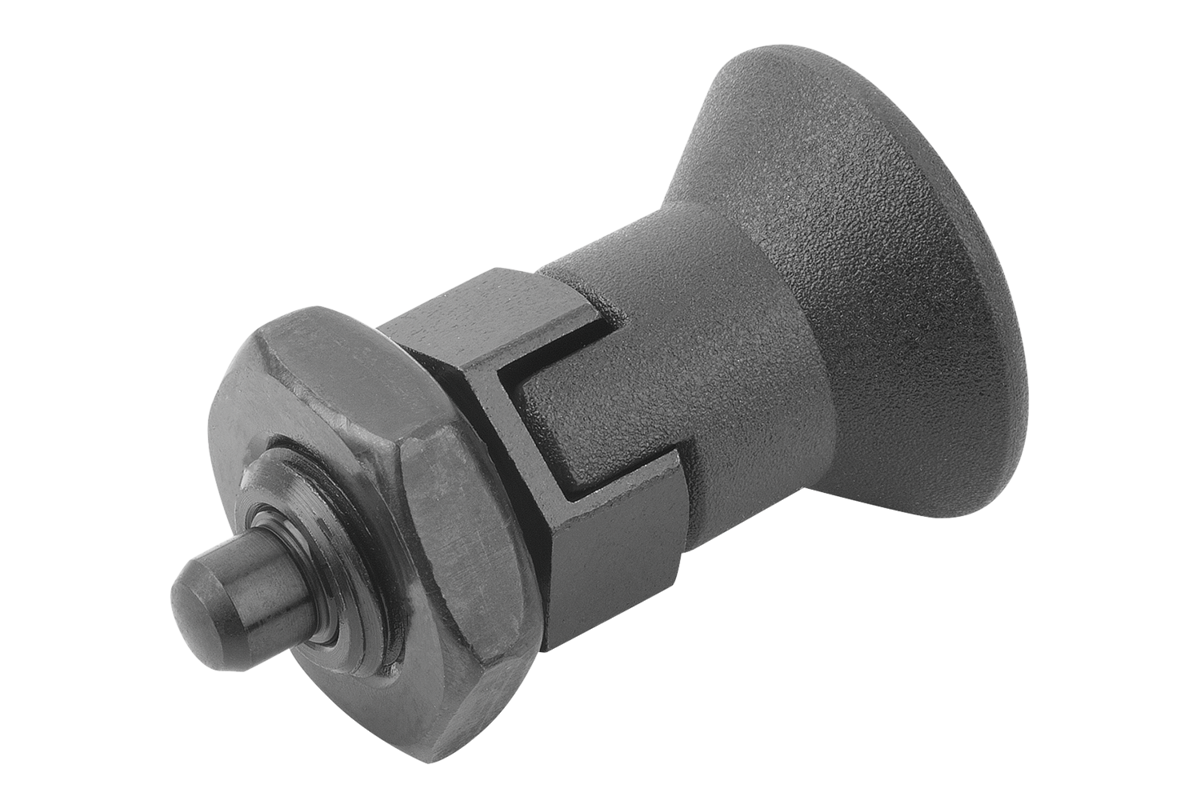

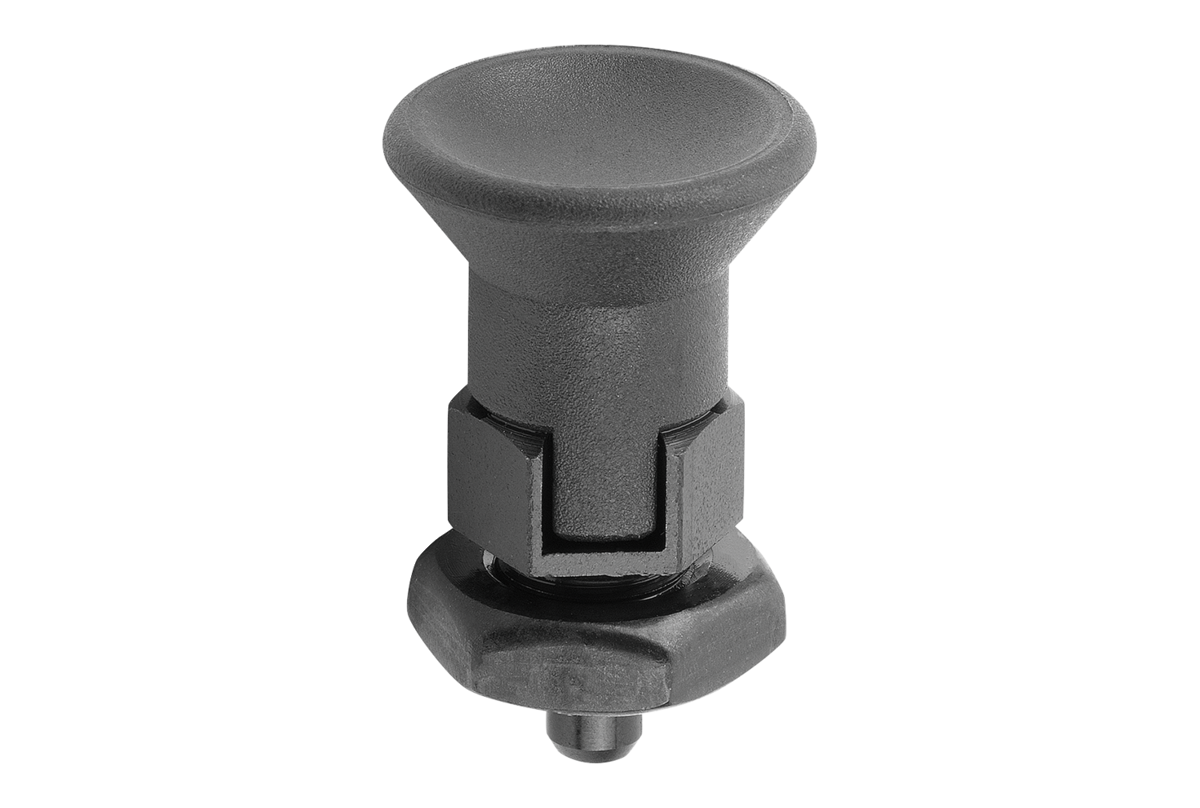

Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Esecuzione in acciaio:
Boccola filettata e perno di bloccaggio in acciaio automatico.
Esecuzione in acciaio inox:
Perno di bloccaggio temprato:
Boccola filettata 1.4305.
Perno di bloccaggio 1.4034.
Perno di bloccaggio non temprato:
Boccola filettata 1.4305.
Perno di bloccaggio 1.4305.
Impugnatura a fungo in termoplastica colore grigio nerastro o rosso RAL3020.Versione:Modello in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
Corpo filettato non trattato.
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Le spine di posizionamento vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomandano le forme C e/o D.Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Chiave
in acciaio | Superficie
corpo base | Colore
componenti | D | D1 | D2 | L | L1 | L2 | L3 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03089-4903 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 |  | | 9.93 CHF | | | 03089-4004 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | |  | 8.97 CHF | | | 03089-4105 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 9.48 CHF | | | 03089-4206 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 10.56 CHF | | | 03089-4308 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 12.73 CHF | | | 03089-4410 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 14.41 CHF | | | 03089-4412 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 20.37 CHF | | | 03089-4516 | D | acciaio | - | temprato | grigio nerastro RAL 7021 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 28.31 CHF | | | 03089-490384 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 9.93 CHF | | | 03089-400484 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 8.97 CHF | | | 03089-410584 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 9.48 CHF | | | 03089-420684 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 10.56 CHF | | | 03089-430884 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 12.73 CHF | | | 03089-441084 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 14.41 CHF | | | 03089-441284 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 20.37 CHF | | | 03089-451684 | D | acciaio | - | temprato | rosso traffico RAL 3020 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 28.31 CHF | | | 03089-04903 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 15.13 CHF | | | 03089-04004 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 13.34 CHF | | | 03089-04105 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14.44 CHF | | | 03089-04206 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17.02 CHF | | | 03089-04308 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 23.21 CHF | | | 03089-04410 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25.80 CHF | | | 03089-04412 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 37.83 CHF | | | 03089-04516 | D | acciaio inox | 1.4034 | temprato | grigio nerastro RAL 7021 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 53.75 CHF | | | 03089-0490384 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 15.13 CHF | | | 03089-0400484 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 13.34 CHF | | | 03089-0410584 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14.44 CHF | | | 03089-0420684 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17.02 CHF | | | 03089-0430884 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 23.21 CHF | | | 03089-0441084 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25.80 CHF | | | 03089-0441284 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 37.83 CHF | | | 03089-0451684 | D | acciaio inox | 1.4034 | temprato | rosso traffico RAL 3020 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 53.75 CHF | | | 03089-14903 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 15.13 CHF | | | 03089-14004 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 13.34 CHF | | | 03089-14105 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14.44 CHF | | | 03089-14206 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17.02 CHF | | | 03089-14308 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 23.21 CHF | | | 03089-14410 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25.80 CHF | | | 03089-14412 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 37.83 CHF | | | 03089-14516 | D | acciaio inox | 1.4305 | non temprato | grigio nerastro RAL 7021 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 53.75 CHF | | | 03089-1490384 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 15.13 CHF | | | 03089-1400484 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 13.34 CHF | | | 03089-1410584 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 14.44 CHF | | | 03089-1420684 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 17.02 CHF | | | 03089-1430884 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 23.21 CHF | | | 03089-1441084 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25.80 CHF | | | 03089-1441284 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 37.83 CHF | | | 03089-1451684 | D | acciaio inox | 1.4305 | non temprato | rosso traffico RAL 3020 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 53.75 CHF | |
