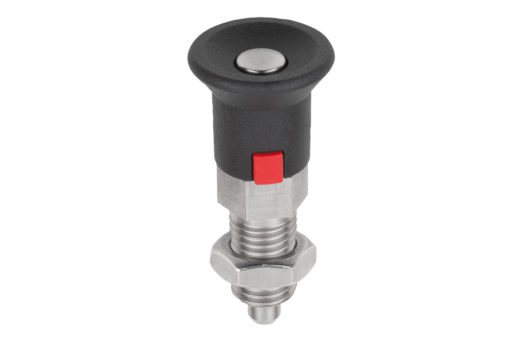

Spina di posizione con meccanismo di chiusura, forma B

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli
      - Spina di posizionamento
        Spina di posizione con meccanismo di chiusura
        Spina di posizione con meccanismo di chiusura, forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Esecuzione in acciaio:
Boccola filettata e perno di bloccaggio in acciaio automatico.

Esecuzione in acciaio inox:
Perno di bloccaggio non temprato.
Boccola filettata e perno di bloccaggio 1.4305.

Impugnatura a fungo in resina termoplastica color grigio scuro.
Pulsante di sblocco in resina termoplastica rossa.Versione:Modello in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
corpo filettato non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Le spine di posizione trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto di forze trasversali.
Il meccanismo di chiusura si attiva premendo il pulsante.
Il pulsante di sblocco rosso consente di modificare la posizione di bloccaggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03089_B Spina di posizione con meccanismo di chiusura, forma B

175 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	L2	L3	Corsa S	SW1	SW2	F x 30°	Forza di ripristino N	Prezzo
03089-21051	B	acciaio	temprato	5	M10x1	25	50,5	17	7	15	5	13	17	1,3	8-12	16.37 CHF
03089-22061	B	acciaio	temprato	6	M12x1,5	25	55,5	20	8	17	6	14	19	1,8	4-12	16.37 CHF
03089-23081	B	acciaio	temprato	8	M16x1,5	33	76	26	10	23	8	19	24	2,3	10-20	17.25 CHF
03089-24101	B	acciaio	temprato	10	M20x1,5	33	82	28	12	25	10	22	30	2,8	3-23	17.86 CHF
03089-121051	B	acciaio inox	non temprato	5	M10x1	25	50,5	17	7	15	5	13	17	1,3	8-12	21.67 CHF
03089-122061	B	acciaio inox	non temprato	6	M12x1,5	25	55,5	20	8	17	6	14	19	1,8	4-12	21.67 CHF
03089-123081	B	acciaio inox	non temprato	8	M16x1,5	33	76	26	10	23	8	19	24	2,3	10-20	23.36 CHF
03089-124101	B	acciaio inox	non temprato	10	M20x1,5	33	82	28	12	25	10	22	30	2,8	3-23	24.70 CHF
