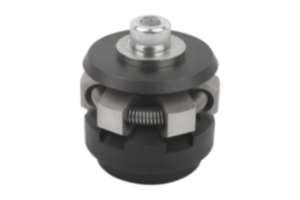

        Unità di serraggio e centraggio con dadi esagonali, forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo 1.2842.
Sfere e dadi esagonali 1.4112.
Molla di trazione 1.4310.Versione:Corpo temprato e brunito.
Sfere ed esagoni temprati e rettificati.Nota:Forma B: con esagono per pareti forate dalla superficie delicata.Dati tecnici:Precisione di ripetibilità ±0,025
Precisione di rotazione concentrica ±0,05Utilizzo:Posizionare i pezzi da lavorare nei fori predisposti (autocentratura) dall'interno verso l'esterno e fissare.Vantaggi:- Precisione di autocentratura.
- Serraggio senza torsione.
- Ampie corse di regolazione
- Altezza ridotta.Nota disegno:

Forma A:
con sfera, adatta al fissaggio in fori in grado di sopportare lievi pressioni.
Forma B:
con esagono per pareti forate dalla superficie delicata.

1) Ausilio di montaggio:
perno per l'esatta determinazione della posizione dei segmenti di bloccaggio.

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03158_B Unità di serraggio e centraggio con dadi esagonali, forma B

229 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	A	D min.	D max.	D1	D2	D3	D4	H	H1	H2	H3	H4	L	M	K	SW	Numero di dadi esagonali	Forza di bloccaggio max. kN	Coppia di serraggio max. Nm	Prezzo
03158-201504	B	4,5	14,5	18,5	M4	12	2	4,3	19,5	14,5	9,8	8,6	2,3	5,5	3	4	3	3	3,5	5	347.27 CHF
03158-201905	B	5,5	18,5	22,5	M5	15	2,5	5,3	23,5	16,5	11,6	10,4	2,3	7,5	3	4	4	3	4	10	383.57 CHF
03158-202306	B	7	22,5	26,5	M6	20	3	6,4	28,8	19,8	14,2	13	2,3	6	4	4	5	3	4,5	17	422.29 CHF
03158-202706	B	7	26,5	30,5	M6	20	3	6,4	28,8	19,8	14,2	13	2,3	6	4,5	4	5	3	4,5	17	456.17 CHF
03158-203106	B	9	30,5	38,5	M6	25	4	6,4	32,7	23,1	14,2	11,9	4,6	7	4,5	8	5	3	4,5	17	494.89 CHF
03158-203908	B	11	38,5	46,5	M8	30	4	8,4	39,2	27,2	17,8	15,5	4,6	7,5	4,5	8	6	6	6,5	43	536.03 CHF
03158-204708	B	11	46,5	54,5	M8	30	4	8,4	39,2	27,2	18	15,7	4,6	7,5	4,5	8	6	6	6,5	43	687.28 CHF
03158-205510	B	15	54,5	70,5	M10	45	5	10,5	54,6	40,6	23,7	19,1	9,3	9	5,5	16	8	6	8	79	722.37 CHF
03158-207112	B	17	70,5	86,5	M12	60	5	13	63,1	46,1	28,3	23,7	9,3	10	5,5	16	10	6	10	141	768.35 CHF
03158-208712	B	25	86,5	102,5	M16	60	5	17	73	51	30,2	25,7	9,3	10	5,5	16	14	6	12,5	354	840.95 CHF
