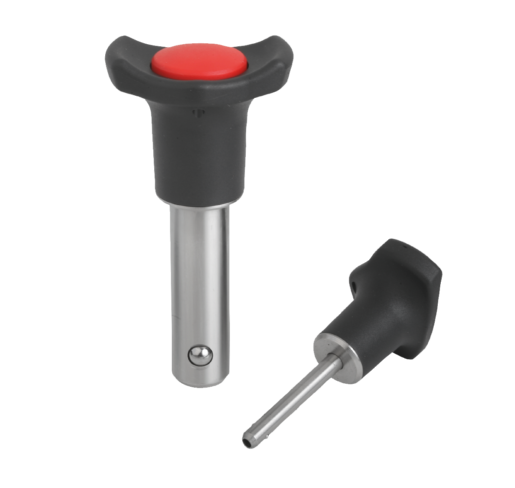

        Imbastitori a sfere, forma B, collare in plastica

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Impugnatura, pulsante in resina termoplastica, colore rosso.
Parti metalliche in acciaio inox.Versione:Impugnatura colore nero.
Pulsante colore rosso traffico.
Parti metalliche in acciaio non trattato.Nota:Gli imbastitori a sfera servono per fissare e collegare componenti in modo semplice e veloce.
Premendo il pulsante si sbloccano le due sfere e quindi si possono separare gli elementi precedentemente collegati. Non appena si rilascia il pulsante, le sfere bloccano il collegamento in modo sicuro.

Sforzo di taglio a doppio taglio (F) = S - τ aB max.

I valori indicati per lo sforzo di taglio corrispondono al carico di rottura teorico.
Si tratta di valori guida non vincolanti che non tengono conto dei fattori di sicurezza ed escludono qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle proprietà.

I valori di carico sono stati calcolati in base alla norma DIN 50141. Ogni utente deve decidere da solo se l'imbastitore a sfera è adatto all'applicazione prevista.

I diversi materiali con cui vengono utilizzati gli imbastitori a sfera, le condizioni atmosferiche e l'usura possono influenzare i valori determinati.Caratteristiche:Forma B:
perni tolleranza h9, lega di plastica, minore forza di estrazione assialeAccessori:Bussole portamaschi per imbastitore 03197
Cavo di sicurezza a spirale 03199
Cavetto di tenuta con occhiello 03199
Anello 03199Nota disegno:

2) Collare in plastica

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03193_B Imbastitori a sfere, forma B, collare in plastica

108 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	L	L1	L2	L5	Foro di alloggiamento H11	Sforzo di taglio doppio max. kN	Prezzo
03193-13805015	B	38	5	5,5	16	15	5,9	33	20,9	5	15	14.66 CHF
03193-13805020	B	38	5	5,5	16	20	5,9	33	25,9	5	15	14.76 CHF
03193-13805025	B	38	5	5,5	16	25	5,9	33	30,9	5	15	14.76 CHF
03193-13805030	B	38	5	5,5	16	30	5,9	33	35,9	5	15	15.59 CHF
03193-13806030	B	38	6	6,85	16	30	6,8	33	36,8	6	22	15.59 CHF
03193-13806040	B	38	6	6,85	16	40	6,8	33	46,8	6	22	15.77 CHF
03193-13806050	B	38	6	6,85	16	50	6,8	33	56,8	6	22	15.77 CHF
03193-13808030	B	38	8	9,5	16	30	7,8	33	37,8	8	38	17.09 CHF
03193-13808040	B	38	8	9,5	16	40	7,8	33	47,8	8	38	17.39 CHF
03193-13808050	B	38	8	9,5	16	50	7,8	33	57,8	8	38	17.39 CHF
