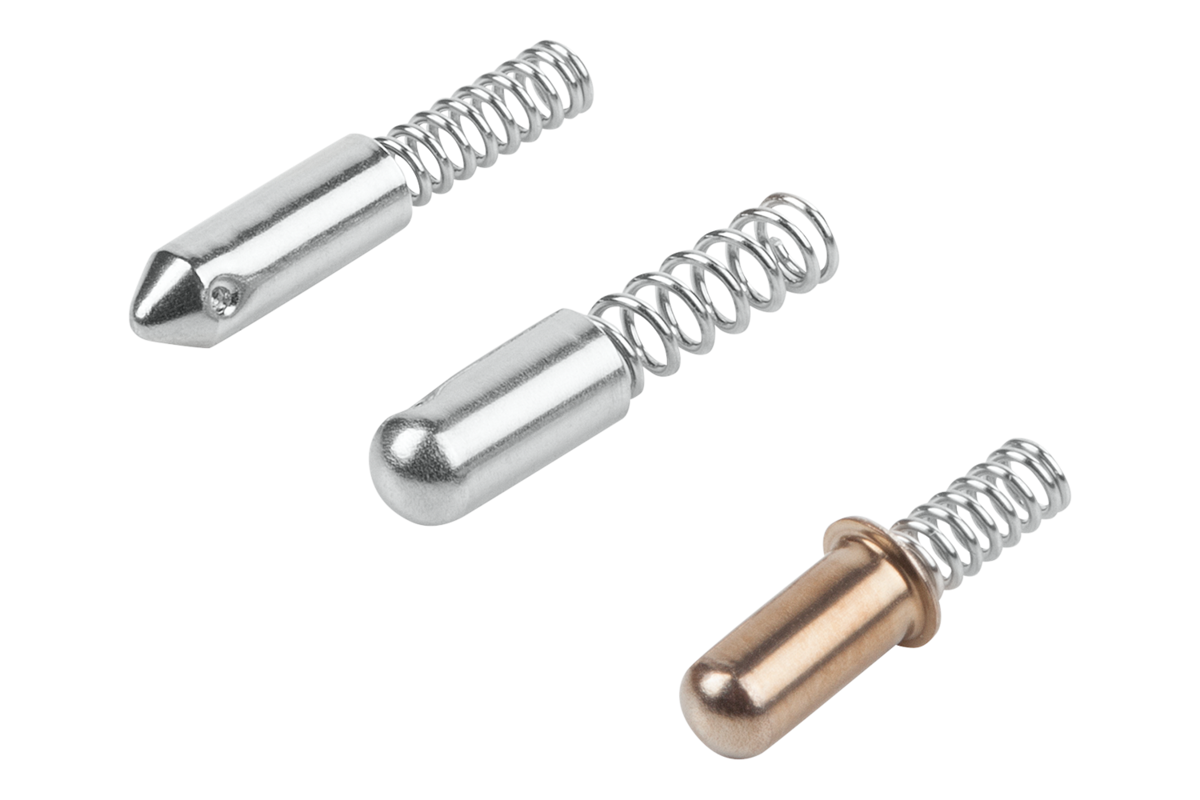

DescrizioneMateriale:Manicotto in acciaio o acciaio inox 1.4303.
Molla di compressione in acciaio inox 1.4310.
Versione:Manicotto in acciaio nichelato. Acciaio grezzo.
Molla di compressione non trattata.Nota:I manicotti elastici vengono usati soprattutto come elementi di arresto e di posizionamento.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Forma | D1 | L | L2 | L per F1 | L per F2 | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Rigidità della molla
N/mm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03078-112216 | acciaio | A | 2,2 | 16 | 7,8 | 12 | 10,5 | 2,2 | 3 | 0,53 |  | | 0.35 CHF | | | 03078-112608 | acciaio | A | 2,6 | 8 | 3,8 | 6,5 | 5,2 | 1,1 | 2 | 0,7 | | | 0.35 CHF | | | 03078-113012 | acciaio | A | 3 | 12 | 6 | 9 | 8,7 | 6,2 | 6,8 | 2 | | | 0.35 CHF | | | 03078-113016 | acciaio | A | 3 | 16 | 8,5 | 13 | 10,7 | 4,8 | 8,4 | 1,6 | | | 0.35 CHF | | | 03078-113412 | acciaio | A | 3,4 | 12 | 6 | 9 | 7,8 | 5 | 7 | 1,69 | | | 0.35 CHF | | | 03078-113415 | acciaio | A | 3,4 | 15 | 7,3 | 12 | 8,2 | 5,9 | 13,3 | 1,95 | | | 0.35 CHF | | | 03078-114014 | acciaio | A | 4 | 14 | 8 | 12 | 9 | 5 | 12,3 | 2,45 | | | 0.35 CHF | | | 03078-115016 | acciaio | A | 5 | 16 | 8 | 13 | 10,4 | 8 | 15 | 2,7 | | | 0.41 CHF | | | 03078-123016 | acciaio inox | A | 3 | 16 | 8 | 13 | 10,6 | 4,8 | 8,6 | 1,6 | | | 0.39 CHF | |
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Forma | D1 | L | L2 | L per F1 | L per F2 | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Rigidità della molla
N/mm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03078-213011 | acciaio | B | 3 | 11 | 5 | 9 | 6,7 | 1,6 | 3,4 | 0,78 | | | 0.35 CHF | | | 03078-213016 | acciaio | B | 3 | 16 | 8,5 | 13 | 10,7 | 4,8 | 8,4 | 1,6 | | | 0.45 CHF | |
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
corpo base | Forma | D | D1 | L | L2 | L per F1 | L per F2 | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Rigidità della molla
N/mm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03078-323013 | acciaio inox | C | 4,1 | 3 | 13 | 7 | 10 | 8,9 | 5,3 | 7,2 | 1,75 | | | 0.41 CHF | |
|
