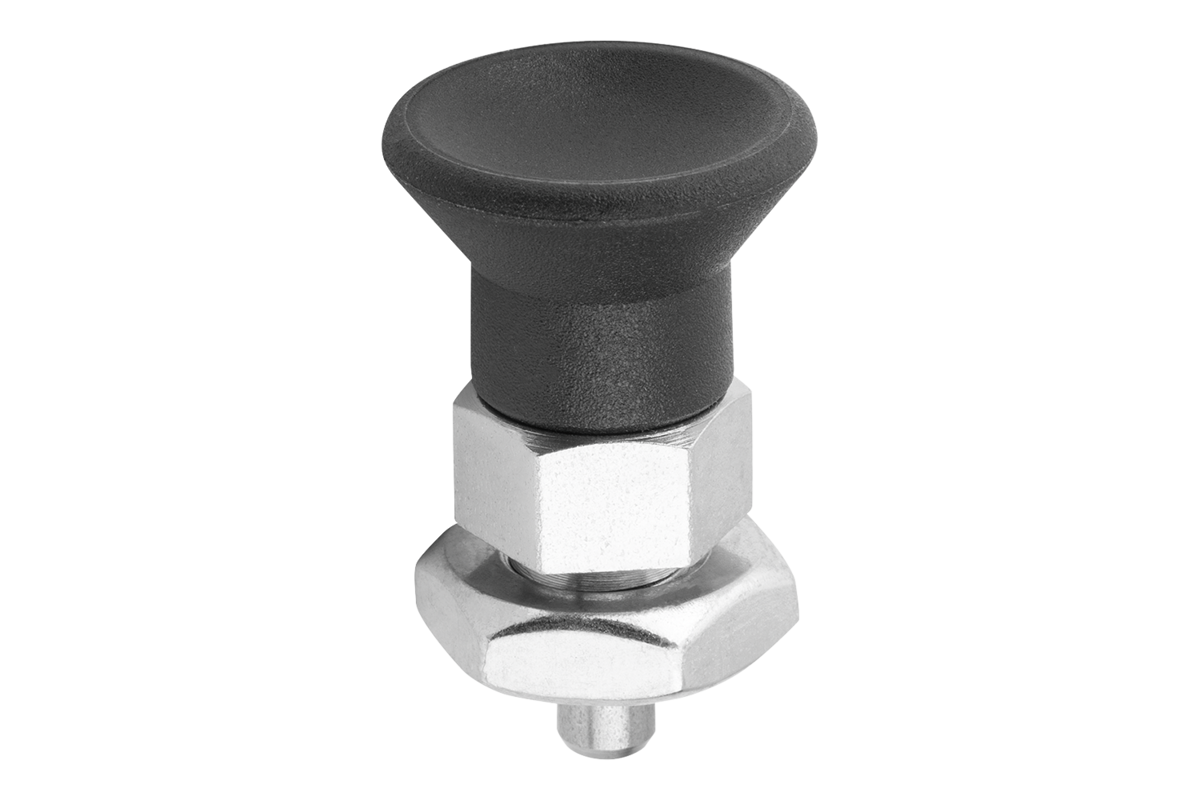

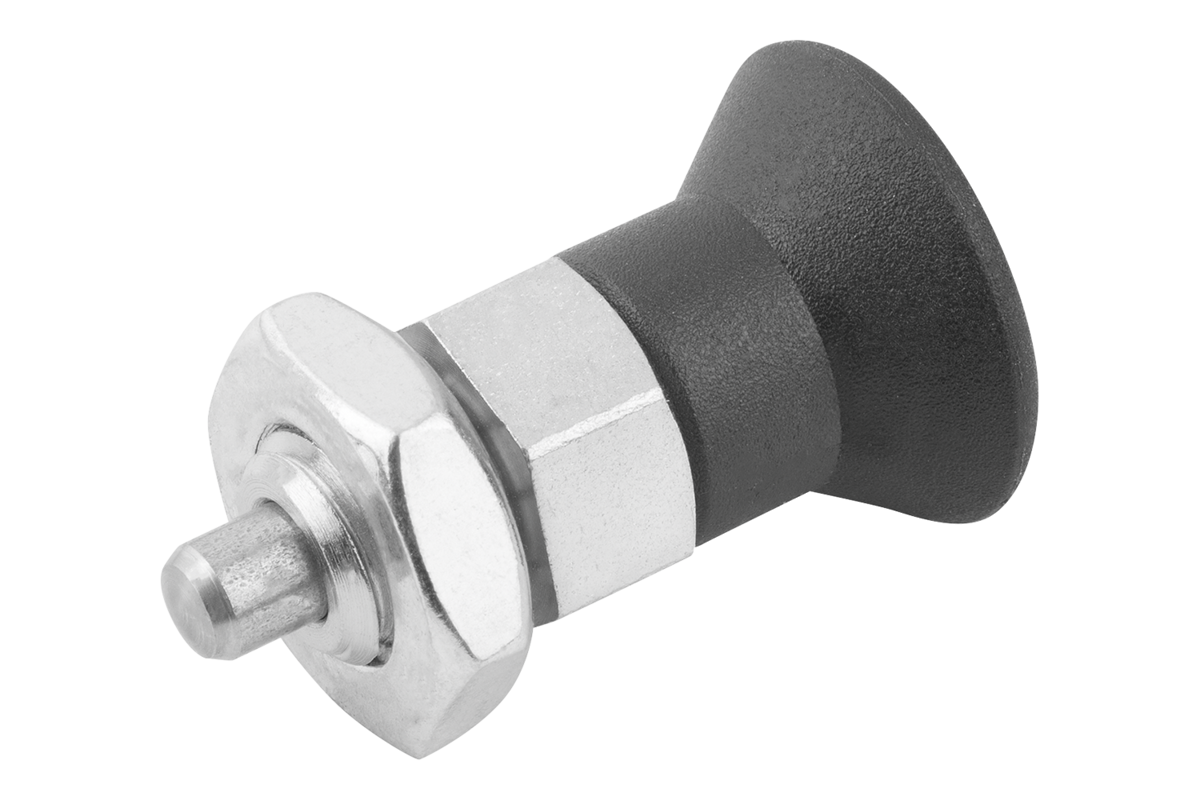

  6. Spine di posizione ECO in acciaio o acciaio inox, versione corta con impugnatura a fungo in plastica e controdado
    7. 03090-02903060
Abbreviazione denominazione
Spina di posizione
Forma
B
Dimensioni
9
Versione 1
senza incavo d'arresto
Versione 2
eco
Tipo di prodotto
versione corta
Materiale corpo base
acciaio
Materiale componenti
resina termoplastica
Colore componenti
grigio nerastro RAL 7021
Superficie corpo base
non temprato
D1=Filettatura
M6
D=Diametro del perno
3
L=Lunghezza
25,5
Controdado
con controdado
Coppia di serraggio max. Nm
2
Corsa S
3,5
D2
14
F x 30°
0,8
Forza elastica inizio F1 ca. N
3,5
Forza elastica fine F2 ca. N
8
L1
6
L2
5
SW1
8
SW2
10
Tipo di stampo
senza incavo d'arresto, con controdado

Descrizione

Materiale

Versione in acciaio:

Corpo filettato in acciaio automatico.
Perno di bloccaggio 1.4305.



Versione in acciaio inox:

Corpo filettato e perno di bloccaggio 1.4305.



Impugnatura a fungo in materiale termoplastico.


Versione
Versione in acciaio:
corpo filettato passivato blu.
Perno di bloccaggio non temprato, grezzo.

Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio non temprato, grezzo.

Impugnatura a fungo colore grigio nerastro RAL7021.
Nota
Durante il montaggio prestare attenzione alla coppia di serraggio max indicata.
Su richiesta
Versioni speciali.
