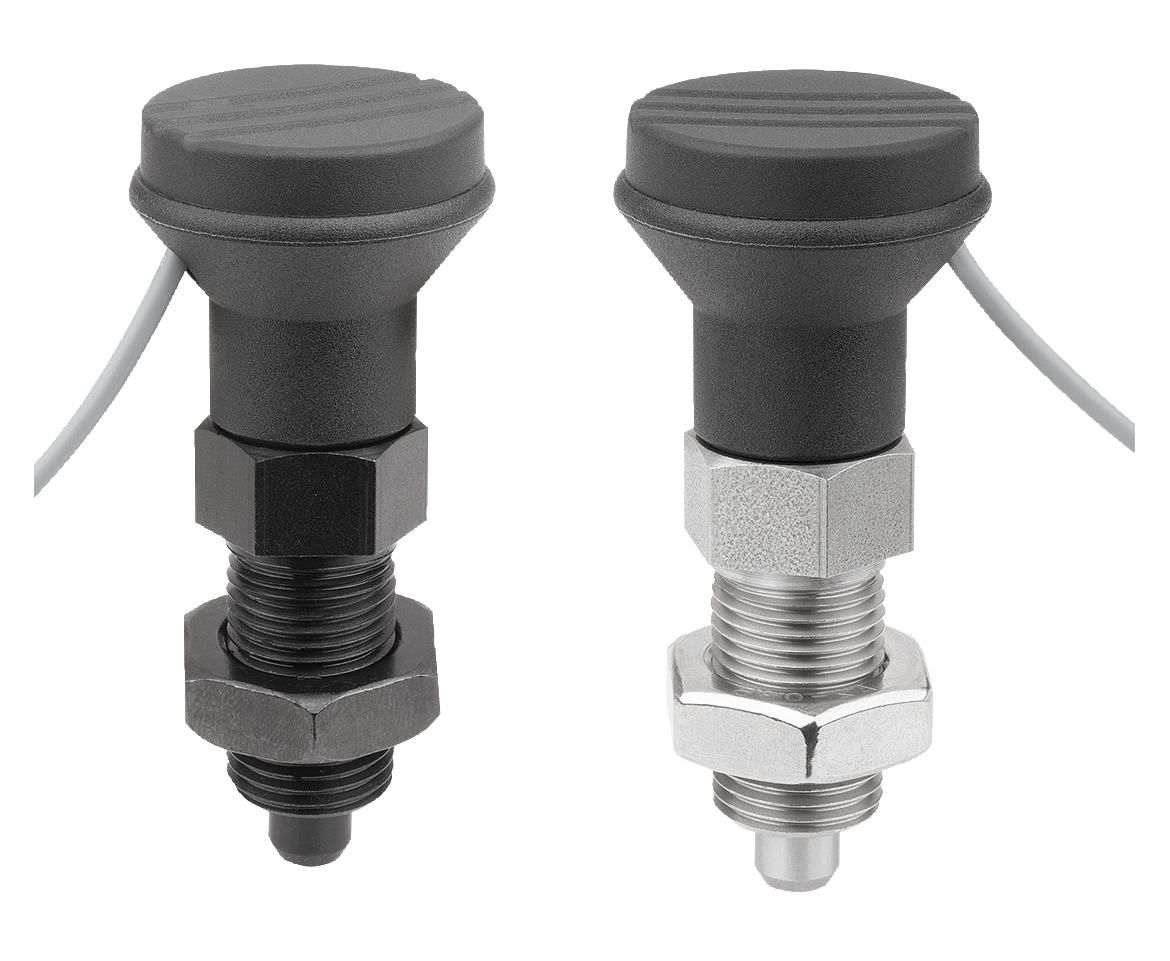

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate per impedire una modifica della posizione d'arresto per effetto di forze trasversali.
Esempi a tale proposito sono il bloccaggio in lunghezza e in altezza e il bloccaggio della posizione nel montaggio di macchine, apparecchi, mobili e veicoli speciali.

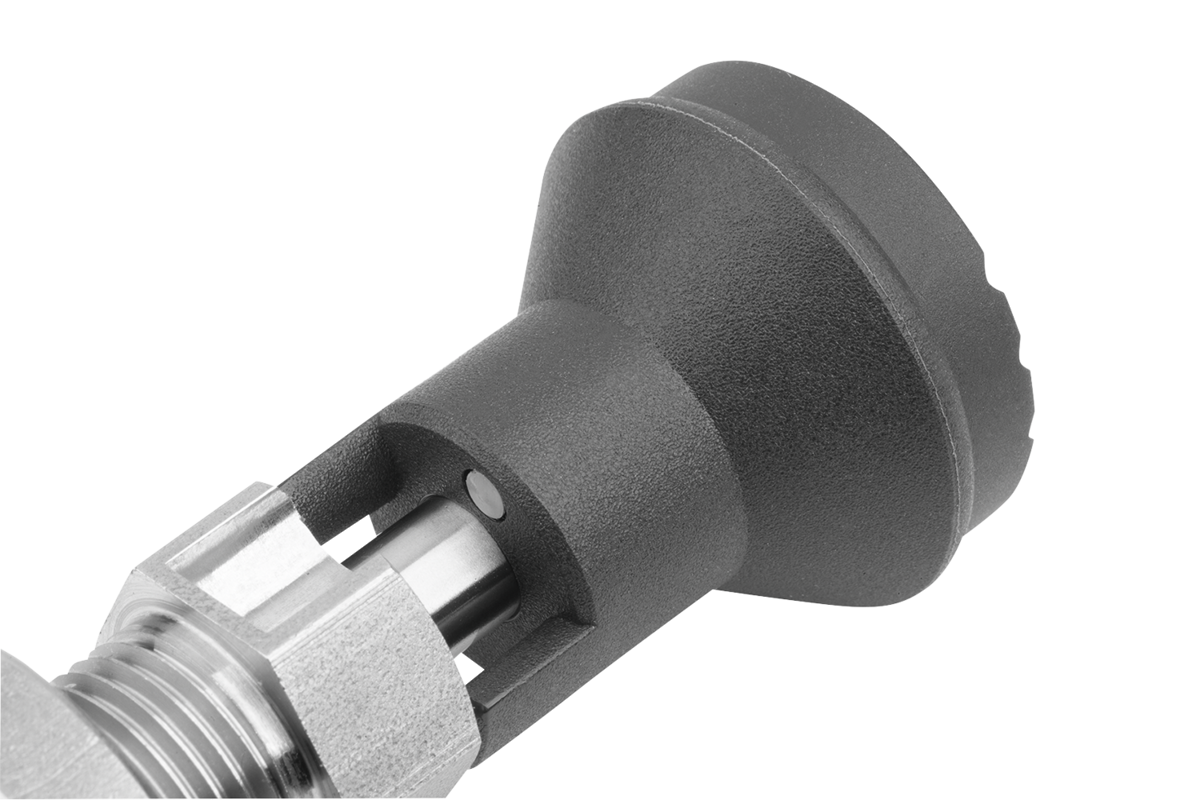

Nelle spine di posizione con sensore di stato è possibile la rilevazione elettronica e l'ulteriore elaborazione dello stato di attivazione.
Il collegamento per esempio in un controllore di una macchina avviene tramite cavo di collegamento del sensore integrato.
Materiale:Esecuzione in acciaio:
Boccola filettata e perno di bloccaggio in acciaio automatico.

Esecuzione in acciaio inox:
Perno di bloccaggio temprato:
Boccola filettata 1.4305.
Perno di bloccaggio 1.4034.

Perno di bloccaggio non temprato:
Boccola filettata 1.4305.
Perno di bloccaggio 1.4305.

Impugnatura a fungo in termoplastica colore grigio scuro.
Versione:Modello in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
Corpo filettato non trattato.
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.
Nota:Il sensore di stato scatta in commutazione in caso di una corsa di S - 1 mm.Dati tecnici:Sensore induttivo:
Commutazione in uscita: Contatto aperto PNP (NO)
Tensione d'esercizio 6 - 30 V DC
Corrente d'esercizio <100 mA
Distanza di commutazione 1 mm
Frequenza di commutazione <4000 Hz
Resistente al cortocircuito; sì
Protezione da inversione di polarità: sì
Grado di protezione: IP 67

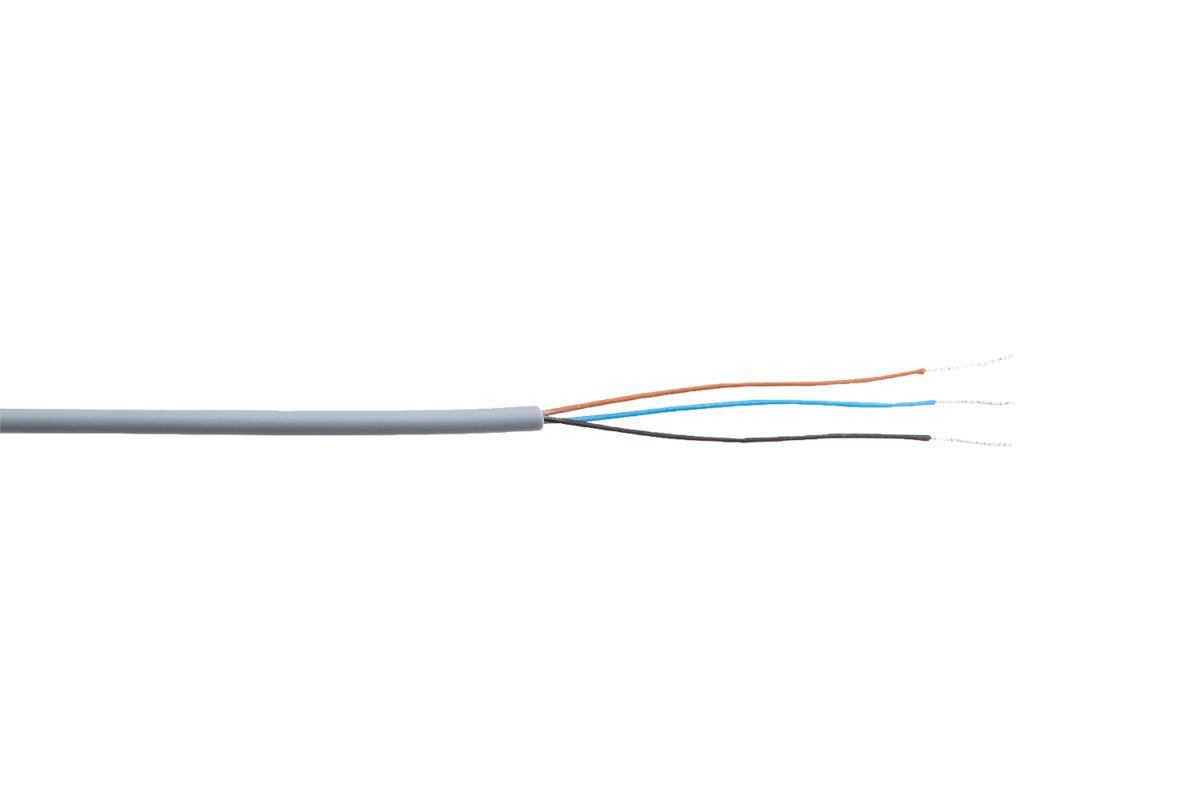

Tipo di attacco: cavo PVC 2 m, poliuretano, con connettori a spina
Intervallo di temperatura: -10° C - +70°C
Omologazione: CE, c-UL-us, EAC
Utilizzo:La spina di posizione con sensore di stato consente all'utente di controllare il processo a seconda dell'azionamento. Inoltre è possibile garantire che il perno di bloccaggio si trovi nello stato di funzionamento desiderato.Sicurezza:La spina di posizione con sensore di stato non è indicata per la protezione delle persone.Nota disegno:
Forma A: senza incavo d'arresto, senza controdado
Forma B: senza incavo d'arresto, con controdado
Forma C: con incavo d'arresto, senza controdado
Forma D: con incavo d'arresto, con controdado

P = lunghezza cavo

BN = marrone
BK = nero
BU = blu
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 03090-20_B Spina di posizione acciaio o acciaio inox con sensore di stato, collegamento con cavo, forma B 216 kB

Disegni

Spina di posizione acciaio o acciaio inox
con sensore di stato, collegamento con cavo, forma B

Selezione/filtro articoli

N. ordineFormaMateriale
corpo base
Perno di bloccaggioD

D1D2D3LL1L2L3Corsa
S
SW1SW2F x 30°PForza
elastica inizio
F1 ca. N
Forza
elastica fine
F2 ca. N
CADAcc.PrezzoOrdinare
03090-20-21051Bacciaiotemprato5M10x1252,45117715513171,32000512 92.89 CHF
03090-20-22061Bacciaiotemprato6M12x1,5252,45620817614191,82000614 94.26 CHF
03090-20-23081Bacciaiotemprato8M16x1,5332,474261023819242,320001535 95.64 CHF
03090-20-24101Bacciaiotemprato10M20x1,5332,4802812251022302,820001534 99.77 CHF
03090-20-24121Bacciaiotemprato12M20x1,5332,4842814251222302,820001539 102.53 CHF
03090-20-021051Bacciaio inoxtemprato5M10x1252,45117715513171,32000512 97.02 CHF
03090-20-022061Bacciaio inoxtemprato6M12x1,5252,45620817614191,82000614 98.40 CHF
03090-20-023081Bacciaio inoxtemprato8M16x1,5332,474261023819242,320001535 102.53 CHF
03090-20-024101Bacciaio inoxtemprato10M20x1,5332,4802812251022302,820001534 105.26 CHF
03090-20-024121Bacciaio inoxtemprato12M20x1,5332,4842814251222302,820001539 108.01 CHF
03090-20-121051Bacciaio inoxnon temprato5M10x1252,45117715513171,32000512 97.02 CHF
03090-20-122061Bacciaio inoxnon temprato6M12x1,5252,45620817614191,82000614 98.40 CHF
03090-20-123081Bacciaio inoxnon temprato8M16x1,5332,474261023819242,320001535 102.53 CHF
03090-20-124101Bacciaio inoxnon temprato10M20x1,5332,4802812251022302,820001534 105.26 CHF
03090-20-124121Bacciaio inoxnon temprato12M20x1,5332,4842814251222302,820001539 108.01 CHF
