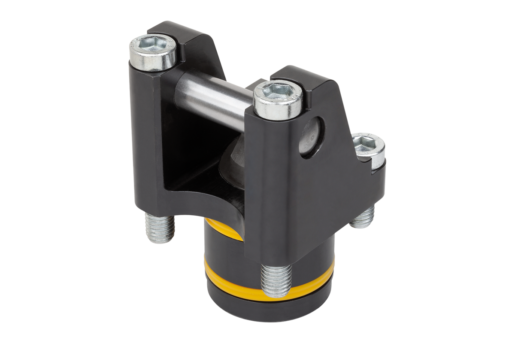

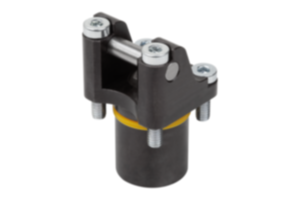

        Morsa idraulica a leva rotante ad azione doppia o semplice, con ritorno della molla
        Morse idraulica a leva rotante con ritorno della molla, forma B, ad azione semplice

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le morse a leva rotante sono ideali per sistemi di serraggio in condizioni di spazio ristretto. Grazie alla loro compattezza, le morse a leva rotante possono essere utilizzate in vari modi nei sistemi di serraggio con poco spazio e quindi spesso consentono soluzioni flessibili.Materiale:Alloggiamento e pistone in acciaio.Versione:Alloggiamento brunito.
Pistone temprato.Nota:Nella morsa a leva rotante, la leva di serraggio è collegata all'asta del pistone. Il rilascio e l'apertura della leva di serraggio avvengono tramite bilanciatore per le morse a leva rotante ad azione semplice e tramite un mezzo di pressione per le morse ad azione doppia. L'alimentazione di olio per le morse a leva rotante avviene tramite canali perforati.
Durante il bloccaggio con la morsa a leva rotante, la leva di bloccaggio si muove verso il pezzo con una corsa rettilinea e lo blocca. Per rilasciare il pezzo, la leva di serraggio si ritrae a tal punto che il pezzo può essere estratto dall'alto senza collisioni. La corsa singola di una morsa a leva rotante dipende dalla selezione della leva di serraggio.

Gli elementi di serraggio devono essere controllati regolarmente per verificare la presenza di sporco e, se necessario, devono essere puliti.
È necessario assicurarsi che non si formino nidi di trucioli nell'area girevole della leva della morsa a leva rotante dovuti alla posizione di montaggio.

Durante l'installazione, la superficie della flangia della morsa a leva rotante deve essere adattata all'altezza del pezzo e deve essere disponibile un posizionamento orizzontale del punto di serraggio.

Posizionando correttamente la morsa a leva rotante, le tolleranze del pezzo possono essere compensate in modo ottimale nonostante la leva di serraggio corta.

Con le morse a leva rotante è possibile generare forze elevate. È necessario assicurarsi che i pezzi e i dispositivi di serraggio siano progettati per questi carichi.

Le morse a leva rotante possono essere dotate di leve di serraggio individuali. La forza di serraggio di una morsa a leva rotante dipende dalla lunghezza della leva di serraggio.

La leva di serraggio per morsa a leva rotante non è inclusa nella fornitura.

Osservare le istruzioni di sicurezza.Modalità di utilizzoCanali forati.Dati tecnici:Pressione d'esercizio max.: 400 bar.Montaggio:Vedere il profilo di installazione.Vantaggi:- Nessuna forza trasversale durante il serraggio.
- Dimensioni di montaggio ridotte.
- Ampia scelta di leve di serraggio.
- Accessibilità al pezzo senza collisioni.
- Alimentazione a pressione senza fili.Su richiesta:Diametri e corse del pistone più grandi e con controllo di posizione.Accessori:Leva di serraggio per morsa a leva rotante 04624-30.Fornituran. 4 viti a testa cilindrica DIN EN ISO 4762 classe di resistenza 8.8 incluse.Nota disegno:

1) Lunghezza della leva di serraggio (vedi 04624-30)
2) Corsa (vedi 04624-30)
3) vedere accessori
4) Profilo di installazione
5) Bordi smussati
6) allentare
7) serrare alternativamente
8) serrare

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04624-20_B Morse idraulica a leva rotante con ritorno della molla, forma B, ad azione semplice

320 kB

Nota tecnica per elementi di serraggio idraulici

150 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Diametro del pistone	Tipo di stampo	Tipo di attacco	B	B1	D1	G	G1	H	H1	H2	H3	H4	Prezzo
04624-20-122304	B	12	ad azione singola	canali forati	27	19,5	20	M4	M4x8	15	23	21	7,5	23,5	254.22 CHF
04624-20-162304	B	16	ad azione singola	canali forati	34	25	24	M5	M5x12	20	26	28	10,5	26,5	267.53 CHF
04624-20-202304	B	20	ad azione singola	canali forati	40	30	30	M6	M6x10	25	32,5	35	9	33	296.81 CHF
04624-20-252304	B	25	ad azione singola	canali forati	52	38,5	36	M8	M8x12	31,25	37	43,75	11,5	38	358.04 CHF
04624-20-322304	B	32	ad azione singola	canali forati	66	49	45	M10	M10x15	40	47	56	11,5	48	383.33 CHF
04624-20-402304	B	40	ad azione singola	canali forati	78	59	55	M12	M12x18	50	55	70	17,5	56	427.25 CHF

N. ordine	L	L1	L2	L3	L4	L5	R	Forza del pistone a 100 bar (kN)	Forza del pistone a 400 bar (kN)	Volumi (cm³)	Superficie del pistone effettiva (cm²)	Prezzo
04624-20-122304	26	18,5	3,75	8,75	7,5	7,5	10,6	1,1	4,4	0,68	1,13	254.22 CHF
04624-20-162304	32	23	4,5	9,5	10	10	14,2	1,9	8	1,61	2,01	267.53 CHF
04624-20-202304	40	30	5	13,5	13,5	12,5	15,7	3	12,4	3,14	3,14	296.81 CHF
04624-20-252304	49	35,5	6,75	14,75	11	15,63	18,7	4,7	19,4	6,14	4,91	358.04 CHF
04624-20-322304	62	45	8,5	18,5	9	20	19,7	7,8	32	12,9	8,04	383.33 CHF
04624-20-402304	74	55	9,5	21,5	12	25	24,7	12,3	50	25,2	12,57	427.25 CHF
