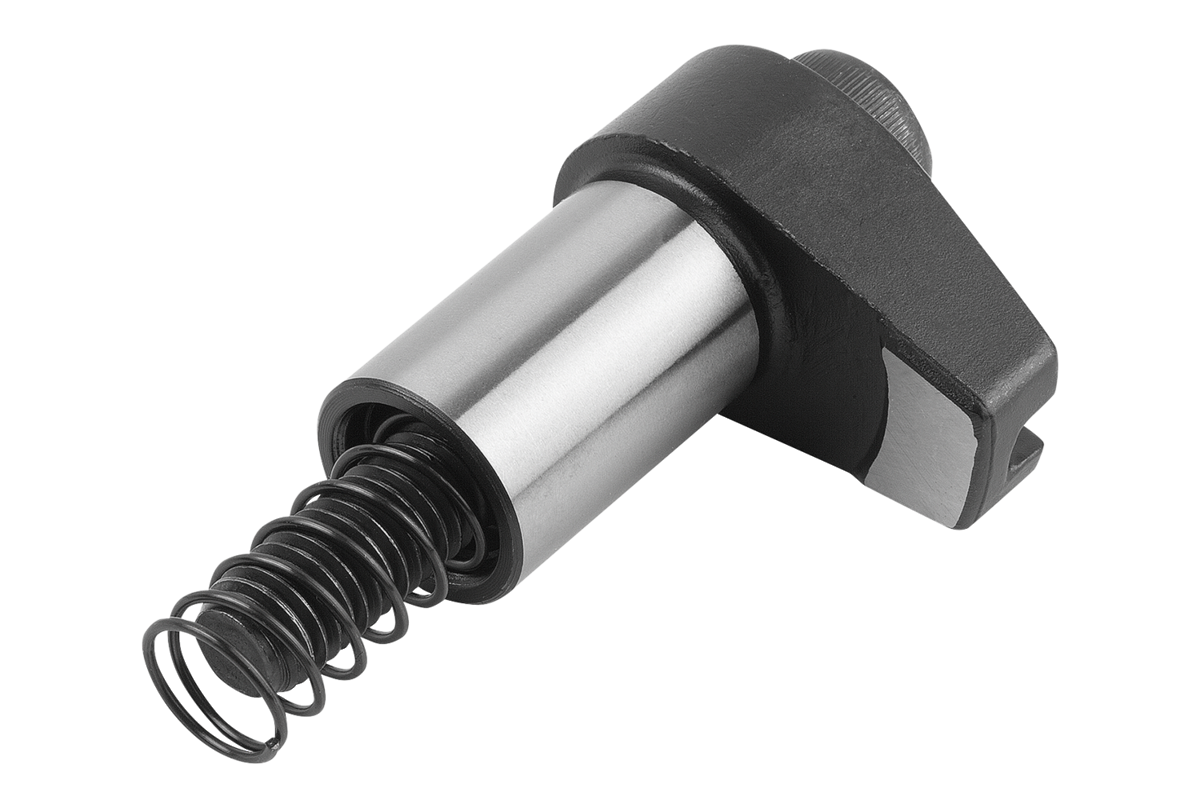

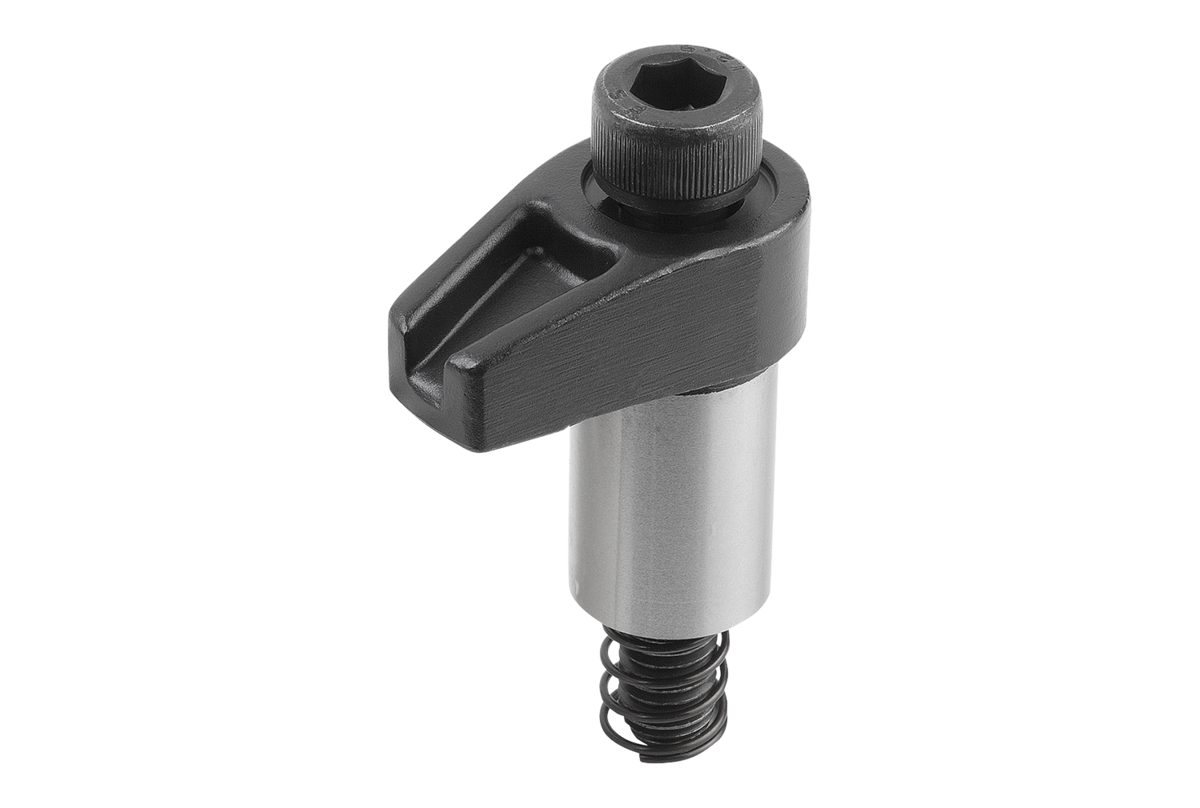

Staffa Verticale
con gambo rettificato
acciaio da bonifica
brunito
- Collare, dimensione di tolleranza rettificata
- Impiego flessibile
- Campi di utilizzo: industria meccanica, costruzione di utensili e attrezzi
- Per il serraggio di qualsiasi pezzo e componente
- Ingombro ridotto
54,49 CHF
Aggiunto al carrello
Denominazione
Staffa Verticale
Forma
A
Ausführung 1
con gambo rettificato
Materiale corpo base
acciaio da bonifica
Superficie corpo base
brunito
D=Diametro
20
H5=Campo di serraggio max.
12
H=Altezza
75
M=Coppia di serraggio max. Nm
31,4
B
12
D1
25
F max. kN
9,8
H1
54
H2
30
H3
9
H4
10
R
40
Vite a testa cilindrica DIN
M10X65
Descrizione
Materiale
Acciaio da bonifica, trattato termicamente.
Versione
brunito. Diametro del gambo rettificato.
Nota
Le forze e le coppie di serraggio indicate valgono per l'intervallo di serraggio indicato (H5).
Vantaggi
Design compatto per applicazioni anche in spazi ristretti
Ampia scelta di varianti e dimensioni
Ampia scelta di varianti e dimensioni

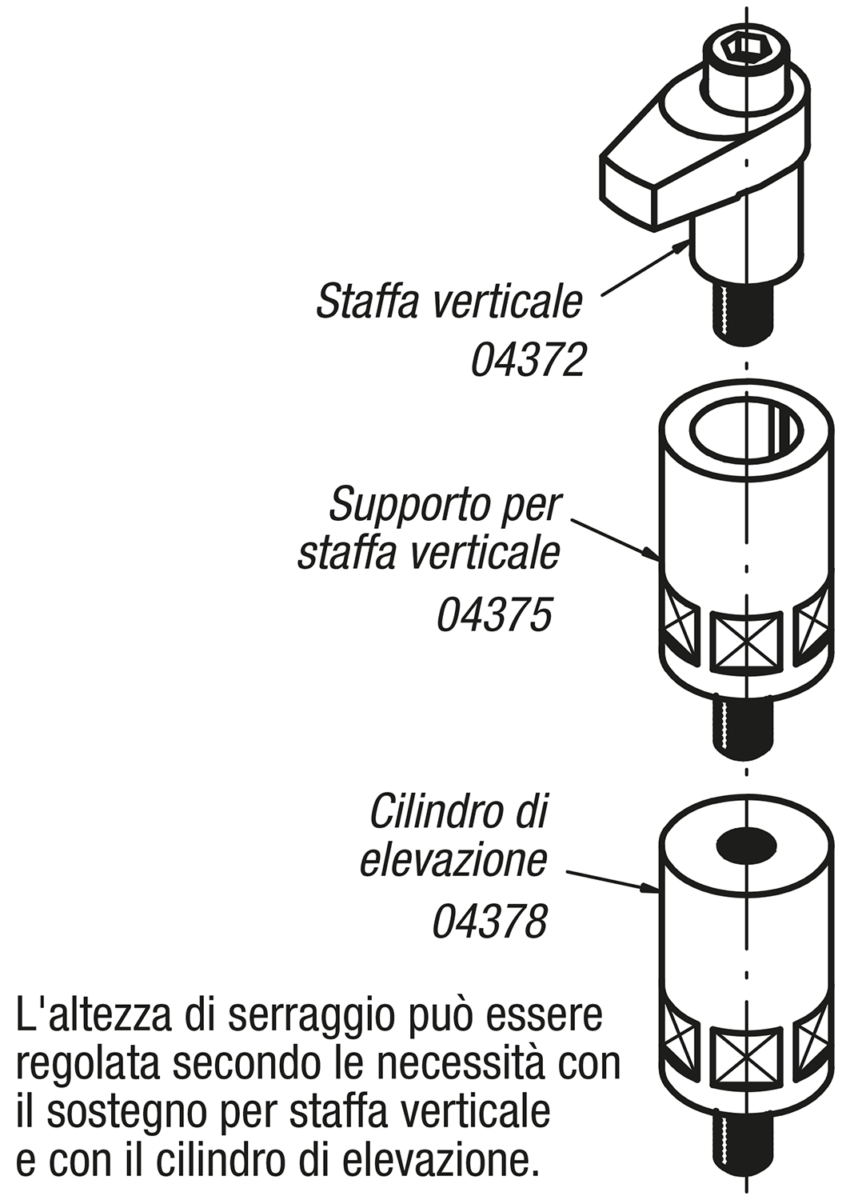

Accessory
Sostegni per ganci di serraggio 04375.
Sostegni per ganci di serraggio 04379.
Cilindro di elevazione 04378.
Sostegni per ganci di serraggio 04379.
Cilindro di elevazione 04378.
