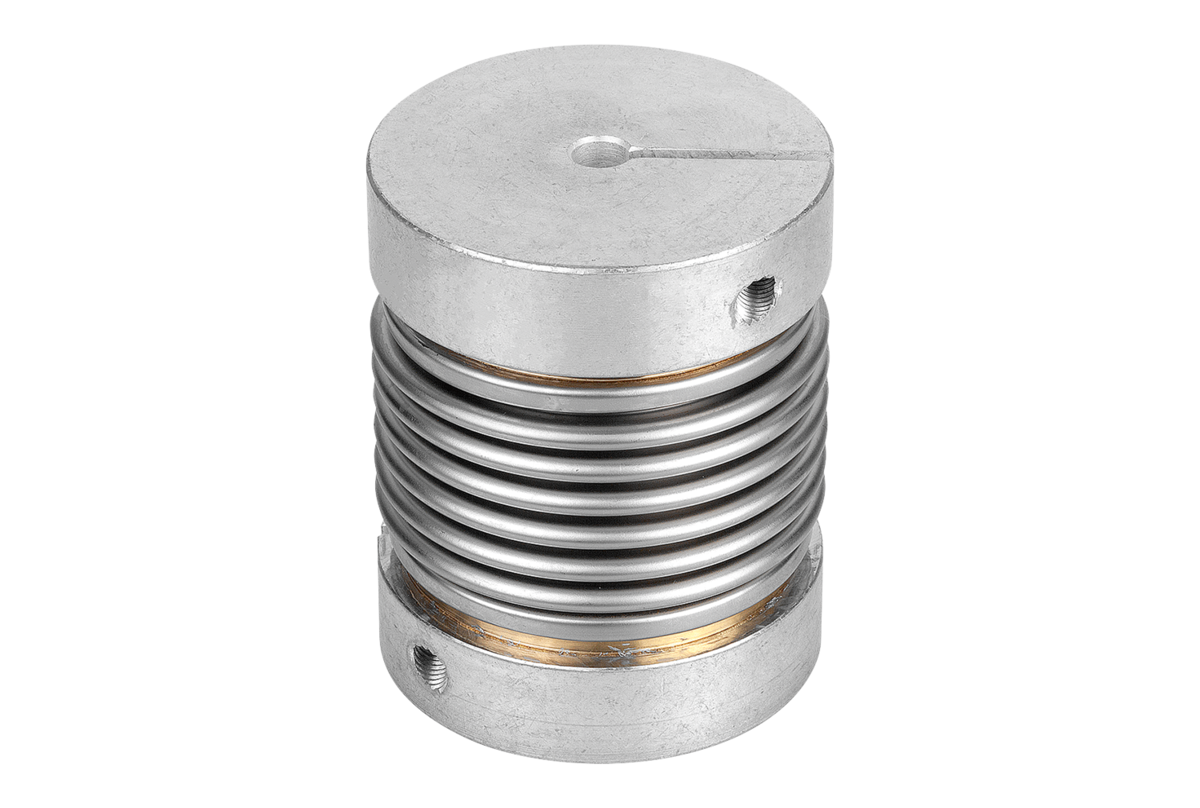

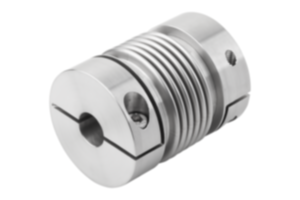

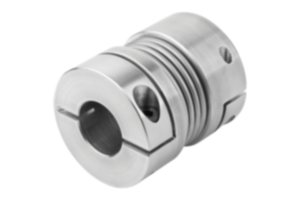

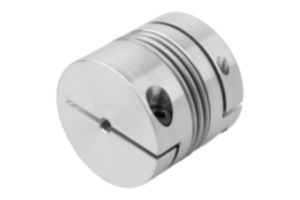

Giunto A Soffietto Metallico
con mozzo di serraggio radiale
alluminio
- Resistenza alla torsione elevatissima
- Trasmissione precisa dell'angolo di rotazione
- Il mozzo di serraggio azionato radialmente garantisce la riduzione dei tempi di montaggio
- Momento d'inerzia di massa ridotto
882,78 CHF
Aggiunto al carrello
Denominazione
Giunto A Soffietto Metallico
Dimensioni
600
Ausführung 1
con mozzo di serraggio radiale
Materiale corpo base
alluminio
Materiale componente
acciaio inox
CT=Resistenza alla torsione nm
66,9
CTA=Rigidezza assiale della mo
100
CTL=Rigidezza laterale della m
980
D1/D2=Foro di montaggio
31
D4=Diametro esterno
122
L=Lunghezza
120
MA=Coppia di serraggio (nm)
200
MN=Coppia nominale nm
600
Mt=Momento di inerzia (10⁻³ kg
4,7
S2=Disallineamento albero assi
1
S=Disallineamento albero later
0,3
A
43,5
C (DIN 912-10.9)
M14
D1/D2
31
D1/D2 max.
70
D1/D2 min.
35
L1
52
L2
13,5
Descrizione
Materiale
Mozzo in alluminio, soffietto in acciaio inox.
Versione
Superficie non trattata.
Nota
Con i mozzi di bloccaggio azionati radialmente si riducono sensibilmente i tempi di montaggio e si semplifica quest'ultimo anche in situazioni di difficile accesso. Rispettare la coppia di serraggio necessaria della vite di serraggio.
Range di temperatura
Da -40 °C a +200 °C
Montaggio
Per il collegamento del perno dell'albero al foro del mozzo deve essere selezionato un accoppiamento provvisorio. Il gioco deve essere pari almeno a 0,01 mm e massimo a 0,04 mm, ad es.
Albero Ø 28 k6
Foro Ø 28 F6.
Sono possibili diametri inferiori a D min., tuttavia non è più garantita una trasmissione sicura del momento nominale di accoppiamento.
Dal momento che i soffietti metallici sono fatti di fine lamiera di acciaio inox è richiesta molta attenzione nelle operazioni di montaggio e smontaggio. I danni al soffietto possono rendere inutilizzabile il giunto.
Albero Ø 28 k6
Foro Ø 28 F6.
Sono possibili diametri inferiori a D min., tuttavia non è più garantita una trasmissione sicura del momento nominale di accoppiamento.
Dal momento che i soffietti metallici sono fatti di fine lamiera di acciaio inox è richiesta molta attenzione nelle operazioni di montaggio e smontaggio. I danni al soffietto possono rendere inutilizzabile il giunto.
Su richiesta
Fori per mozzo D1 e D2 separatamente con classe o campo di tolleranza.
Nota disegno
1) Sistema EASY - Clamp da dimensione 20
Nota importante sul download dei modelli CAD
Per poter scaricare i nostri modelli CAD, occorre effettuare il login. Se non è stato ancora creato un account, si prega di registrarsi alla voce "Il mio account" (lato destro dello schermo) e di seguire le istruzioni.
Altri clienti hanno acquistato anche
