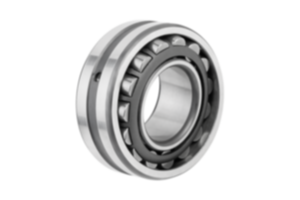

        Cuscinetto a rulli oscillante FAG foro cilindrico

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Anello interno, anello esterno e corpo volvente in acciaio per cuscinetti volventi.
Gabbia di acciaio.Versione:Aperto.Nota:I cuscinetti a rulli oscillante recepiscono elevati carichi radiali e assiali. I carichi assiali vengono recepiti in entrambe le direzioni. Sono concepiti per la massima capacità di carico. I cuscinetti a rulli oscillante compensano gli errori angolari (angolo impostato α). Con cava e foro per lubrificazione.

Le dimensioni principali del cuscinetto a rulli oscillanti sono conformi alla norma DIN 635-2. Le tolleranze di misure e corse corrispondono alla classe di tolleranza PN secondo DIN 620. Il gioco radiale del cuscinetto corrisponde al gioco CN secondo DIN 620-4. Queste classi di tolleranza sono standard e sono idonee per la maggior parte delle applicazioni.Range di temperatura: Da -30 °C a +200 °C.Su richiesta:Altre dimensioni e modelli.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 23815 Cuscinetto a rulli oscillante FAG foro cilindrico

483 kB

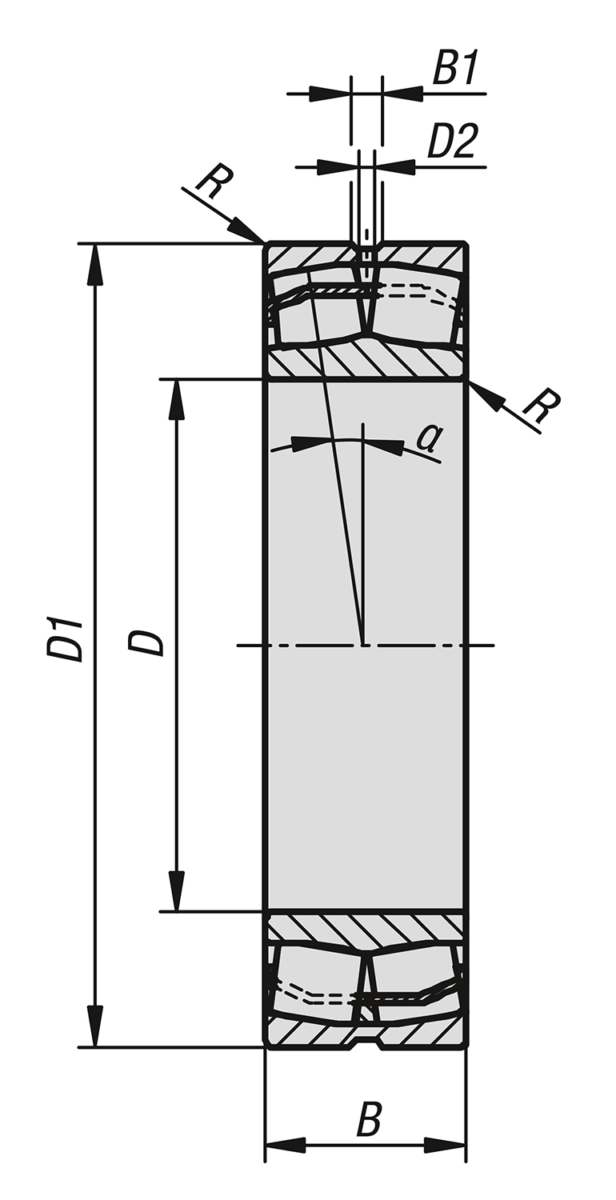

Disegni

Selezione/filtro articoli

N. ordine	Abbreviazione	D	D1	D2	B	B1	R min.	α	Capacità di carico dinamico N	Capacità di carico statico N	Velocità limite g/min.	Prezzo
23815-002505218	22205-E1	25	52	3,2	18	4,8	1	1,5°	48000	42500	17000	119.80 CHF
23815-003006220	22206-E1	30	62	3,2	20	4,8	1	1,5°	64000	57000	13000	123.95 CHF
23815-003507223	22207-E1	35	72	3,2	23	4,8	1,1	1,5°	88000	81500	11000	126.29 CHF
23815-004008023	22208-E1	40	80	3,2	23	4,8	1,1	1,5°	101000	91000	10000	136.07 CHF
23815-004508523	22209-E1	45	85	3,2	23	4,8	1,1	1,5°	104000	99000	10000	143.95 CHF
23815-005009023	22210-E1	50	90	3,2	23	4,8	1,1	1,5°	109000	107000	9500	152.29 CHF
