Denominazione

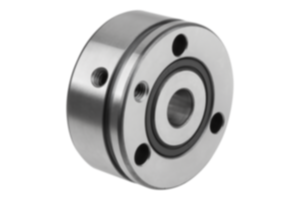

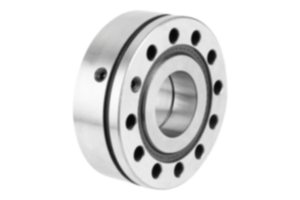

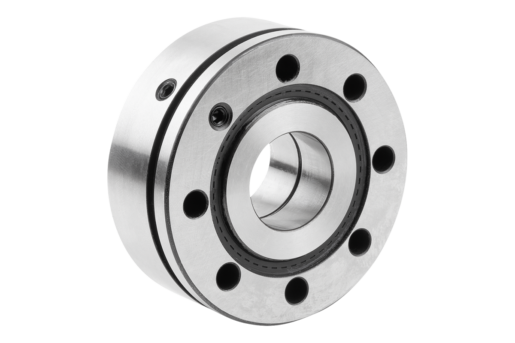

Cuscinetto A Sfere Obliquo Assiale
Forma
A
Versione 1
in doppia fila
Versione 2
con flangia
Materiale corpo base
acciaio
Materiale componente
caucciù nitrilico
Superficie corpo base
rettificato
B=Larghezza
25 -0,25
D1=Diametro esterno
55-0,01
D=Diametro interno
12-0,005
KZZ.=Codice
1255-2RS
T1=Capacità carico dinami. N
16900
T2=Capacità di carico statico
24700
U=Numero di giri limite giri/m
3800
B1
3
B2
17
Coppia di serraggio ghiera di
8
D2
25
D4
6,6
D5
42
Diametro esterno scostamento µ
0-10
Foro scostamento µm
0-5
Gioco del cuscinetto radiale
pretensionato fino
Larghezza scostamento µm
0-250
M
M06
Momento d'inerzia di massa KGx
0,068
Momento di attrito del cuscine
0,16
R
0,3
R1
0,6
Rigidità assiale n/µm
375
Rigidità torsionale Nm/mrad
50
Rotazione piana µm
2,0
Tipo di stampo
con 3 fori
α
60°
β
120°

Descrizione

Materiale
Alloggiamento in acciaio.
Guarnizione in gomma nitrilica.
Versione
Superfici laterali rettificate.
Dati tecnici
Tutti i cuscinetti vengono forniti pronti per il montaggio con grasso lubrificante tipo KE2P-35 a norma DIN 51825.

Le tolleranze dell'alloggiamento e dell'albero corrispondono alla classe di tolleranza di rotondità IT2 e alla classe di tolleranza di perpendicolarità IT4.
Utilizzo
Per il supporto di barre filettate.
Range di temperatura
Da -30 °C a +120 °C.
Montaggio
Per il montaggio dei mandrini filettati si devono utilizzare ghiere con intagli di precisione.

Per compensare l'eventuale assestamento del materiale durante il montaggio, serrare le ghiere con doppia coppia di serraggio, allentare leggermente e quindi serrare con la coppia di serraggio prevista.

Serrare le viti di fissaggio in modo incrociato fino a max. il 70% del limite di elasticità.
