Descrizione articolo/immagini prodotto

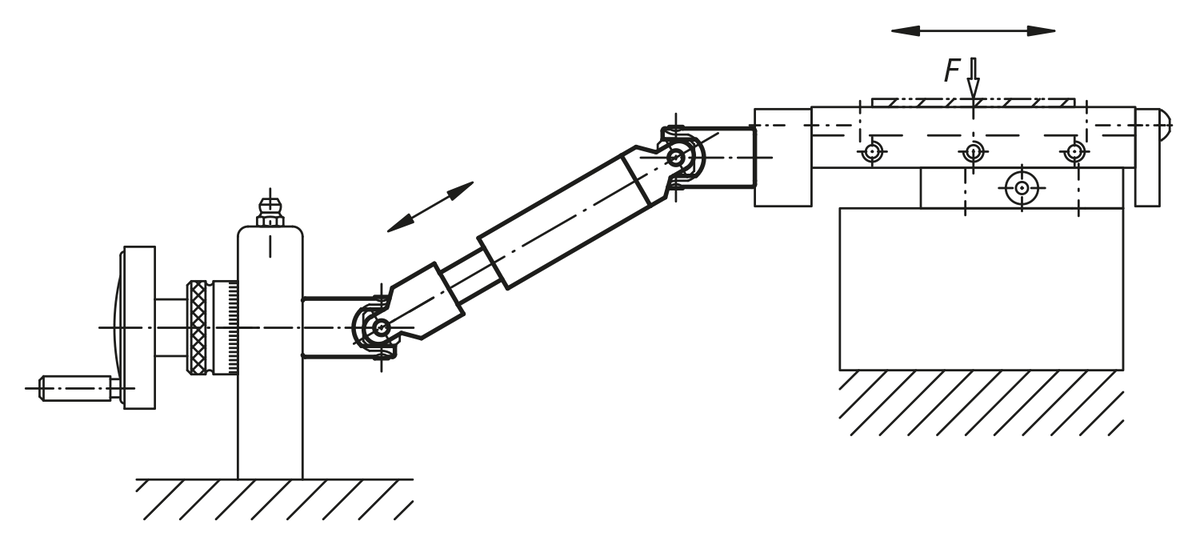

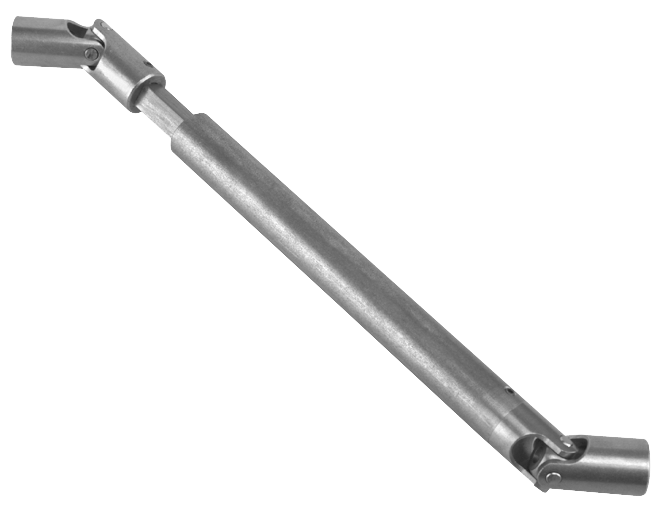

DescrizioneMateriale:Acciaio.Versione:Superficie non trattata.Nota:Questi snodi per alberi sono composti da 2 giunti a crociera nella versione grezza (23409), un albero di rinvio da quadro e un manicotto scorrevole. Gli snodi per alberi possono essere forniti di qualsiasi lunghezza. Gli alberi con giunti cardanici sono adatti agli azionamenti manuali o per gli azionamenti meccanici di breve durata con velocità ridotte.Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 23412 Alberi cardanici estraibili 126 kB
 Snodi per alberi: assemblaggio e manutenzione 111 kB

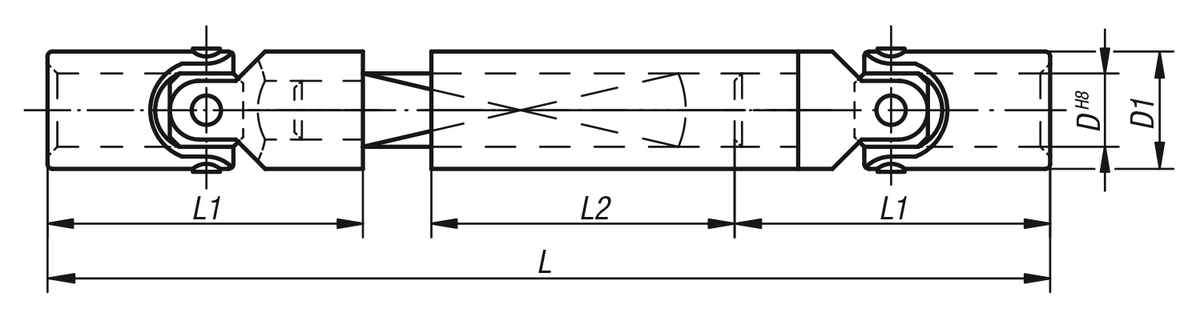

Disegni

Alberi cardanici estraibili

Selezione/filtro articoli

N. ordineDD1LL1L2EstraibilitàProfilo albero
a sezione quadra
Momento torcente di rottura
statico
Nm
CADAcc.PrezzoOrdinare
23412-10023010162305212080835 108.85 CHF
23412-120260122026062130901080 116.13 CHF
23412-16034016253407416011012140 135.03 CHF
23412-20042020324208620013016280 181.08 CHF
