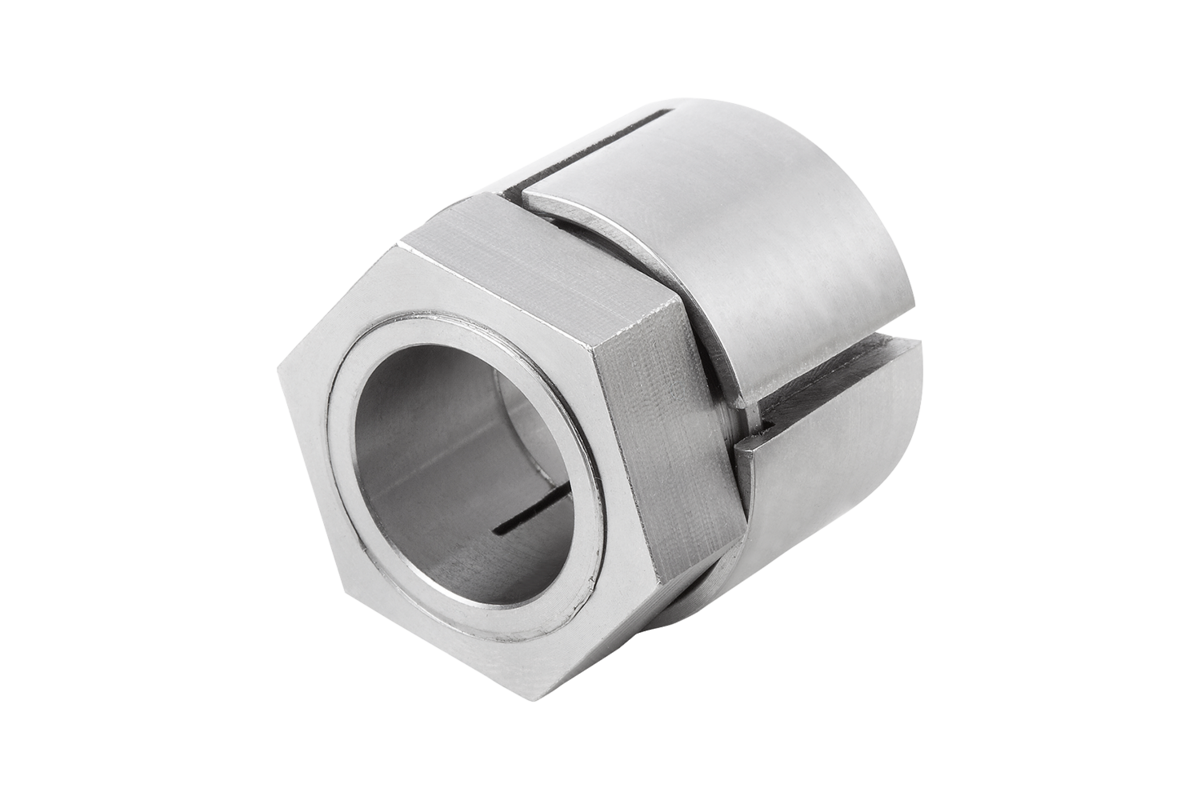

        Calettatori con dado centrale forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Superficie non trattata.Nota:Calettatore con momento di inerzia ridotto. Semplice da collegare e da allentare. Nessun grippaggio sull'albero. Perfetto per collegamenti senza gioco. Concentricità e circolarità eccellenti. Adatto per l'impiego con alberi con e senza dadi.

- per diametri dell'albero da 5 a 35 mm
- per coppie elevate
- spostamento assiale minimo in fase di montaggio
- autocentranteMontaggio:L'albero e il mozzo devono essere privi di olio, grasso e sporco. Non lubrificare il calettatore. Introdurre il calettatore nella sede del mozzo e spostare sull'albero. Serrare il dado e con una chiave dinamometrica serrare alla coppia di serraggio indicata.Tolleranze:Diametro albero e foro mozzo
Forma A ±0,04 mm.
Forma B ±0,08 mm.
Finitura superficiale Rz ≤ 16 µm.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 23368_B Calettatori con dado centrale forma B

212 kB

Panoramica calettatori e dischi di calettamento

88,5 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	L	L1	L2	SW	Con coppia di serraggio MS coppia trasmissibile M Nm	Con coppia di serraggio MS forza assiale trasmissibile F kN	Pressione superficiale sul mozzo P N/mm²	Viti di serraggio Coppia di serraggio MS Nm	Prezzo
23368-1732	B	17	32	33	21	11	30	174	18	100	110	39.43 CHF
23368-1832	B	18	32	33	21	11	30	198	21	92	110	45.36 CHF
23368-2035	B	20	35	35	23	11	32	258	26	82	150	47.01 CHF
23368-2235	B	22	35	35	23	11	32	293	27	80	150	47.01 CHF
23368-2438	B	24	38	35	23	11	36	330	29	87	185	47.01 CHF
23368-2538	B	25	38	35	23	11	36	368	31	94	185	47.01 CHF
23368-3045	B	30	45	37	25	11	46	550	45	108	300	62.43 CHF
23368-3250	B	32	50	41	28	12	50	616	44	100	265	62.43 CHF
23368-3550	B	35	50	41	28	12	50	681	42	91	265	62.43 CHF
