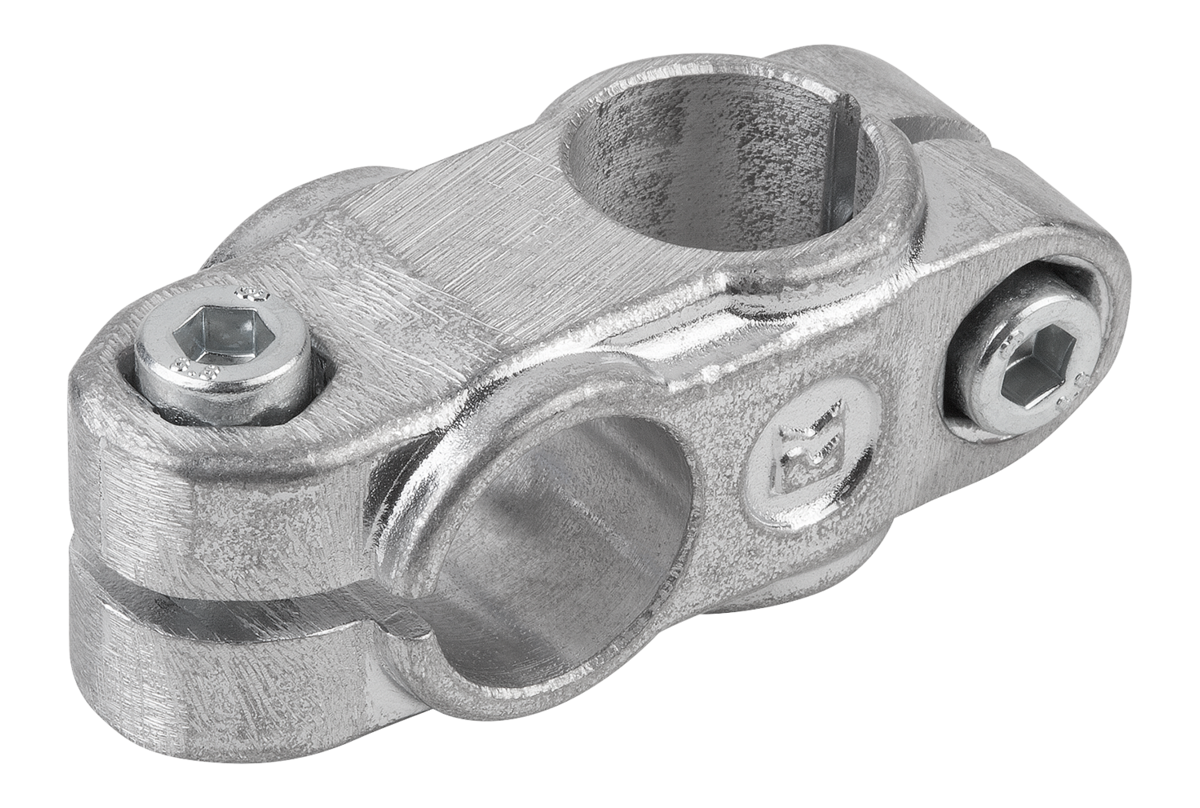

Connettori Per Tubi
raccordo a croce
alluminio
burattato
- Elemento per l'assemblaggio di profili e sistemi

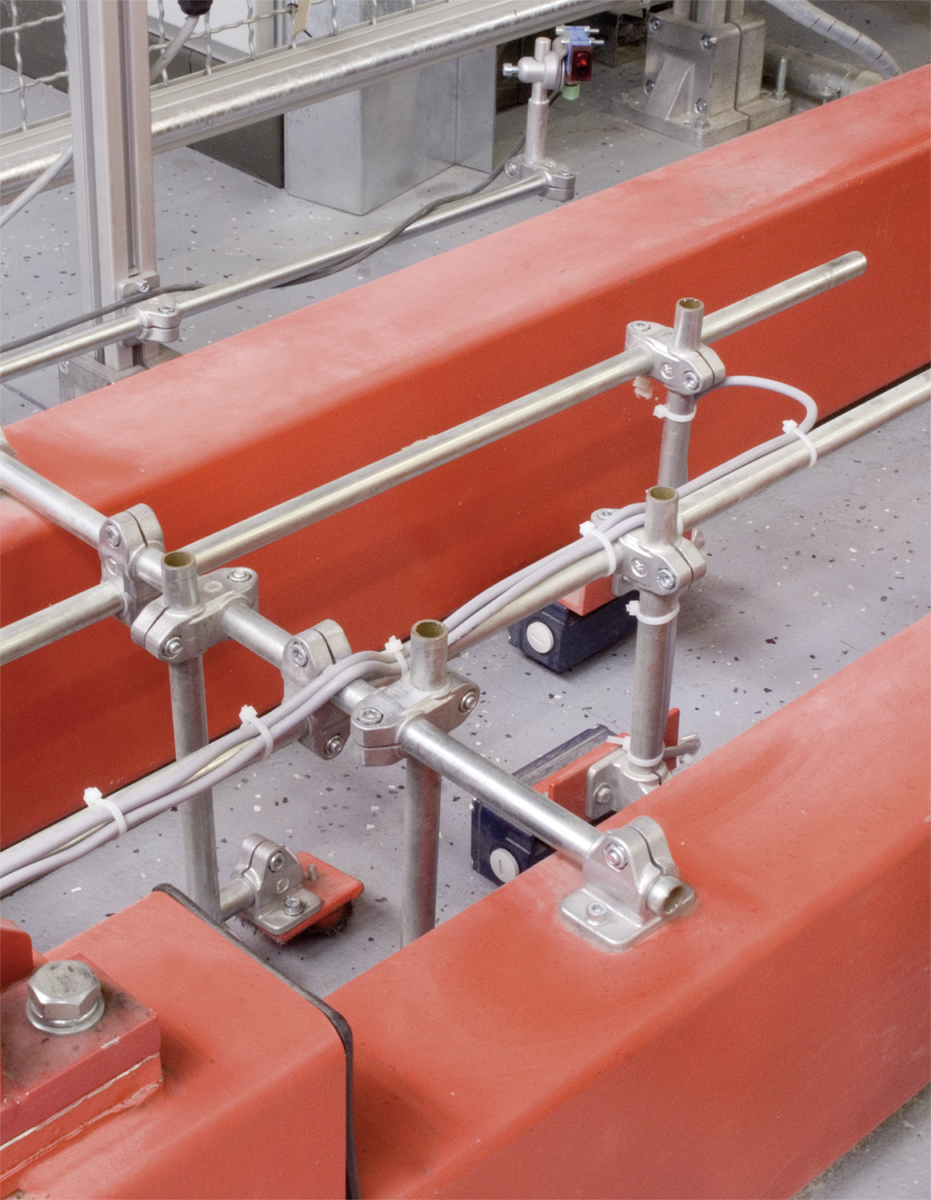

- Campi di utilizzo: costruzione di macchine, dispositivi di protezione, alloggiamenti, telai
- Su richiesta: maniglia a leva per il fissaggio
Unità di vendita
16,99 CHF
Aggiunto al carrello
Denominazione
Connettori Per Tubi
Forma
A
Versione 1
raccordo a croce
Versione 2
per tubi a sezione rotonda
Materiale corpo base
alluminio
Materiale componente
acciaio
Superficie corpo base
burattato
Superficie componente
zincato
C
20
D
25,5
Diametro interno A
12,1
Diametro interno B
12,1
E
25,5
K
43,5
L
67
P
23
Q
23
R
49
S
M06X20
T
M6x20
Descrizione
Materiale
Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.
Versione
burattato.
Vite a testa cilindrica e dado esagonale zincato.
Vite a testa cilindrica e dado esagonale zincato.
Su richiesta
Maniglia a leva per il fissaggio.
Accessory
- Tubi a sezione rotonda e quadra 29050
