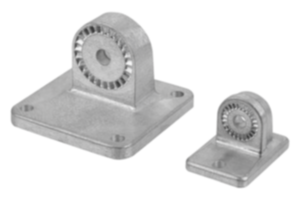

        Morsetti con piedino articolato in alluminio e dentatura interna dentatura interna

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite di serraggio con dado, acciaio.Versione:Burattato.
Vite di serraggio con dado zincato.Nota:I morsetti con dentatura interna possono essere collegati ai morsetti con dentatura esterna (29026) per formare articolati.

Coppia max per serrare
le viti di bloccaggio:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.Su richiesta:Maniglia a leva per il fissaggio.Accessori:- Dadi esagonali DIN 985
- Viti a testa esagonale DIN 933
- Viti a testa cilindrica DIN 6912Nota disegno:

1) Dentatura 15°

Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29030 Morsetti con piedino articolato in alluminio e dentatura interna dentatura interna

Disegni

Morsetti con piedino articolato in alluminio e dentatura interna dentatura interna

Selezione/filtro articoli

N. ordine	A	C	D	E	G	H	K	L	M	N	S	CAD	Acc.	Prezzo	Ordinare
29030-518	5,3 (2x)	13	7	25	50	35	38	32,5	20	5	M6			16.22 CHF
29030-530	6,5 (4x)	16	9	40	75	75	57	52,5	33	7,5	M8			17.16 CHF
29030-540	8,5 (4x)	22	11	56	100	100	76	72	44	10	M10			28.66 CHF
