Denominazione
Cerniera
Forma
B
Tipo di prodotto
cerniera
Materiale corpo base
acciaio inox A2
Superficie corpo base
grezzo

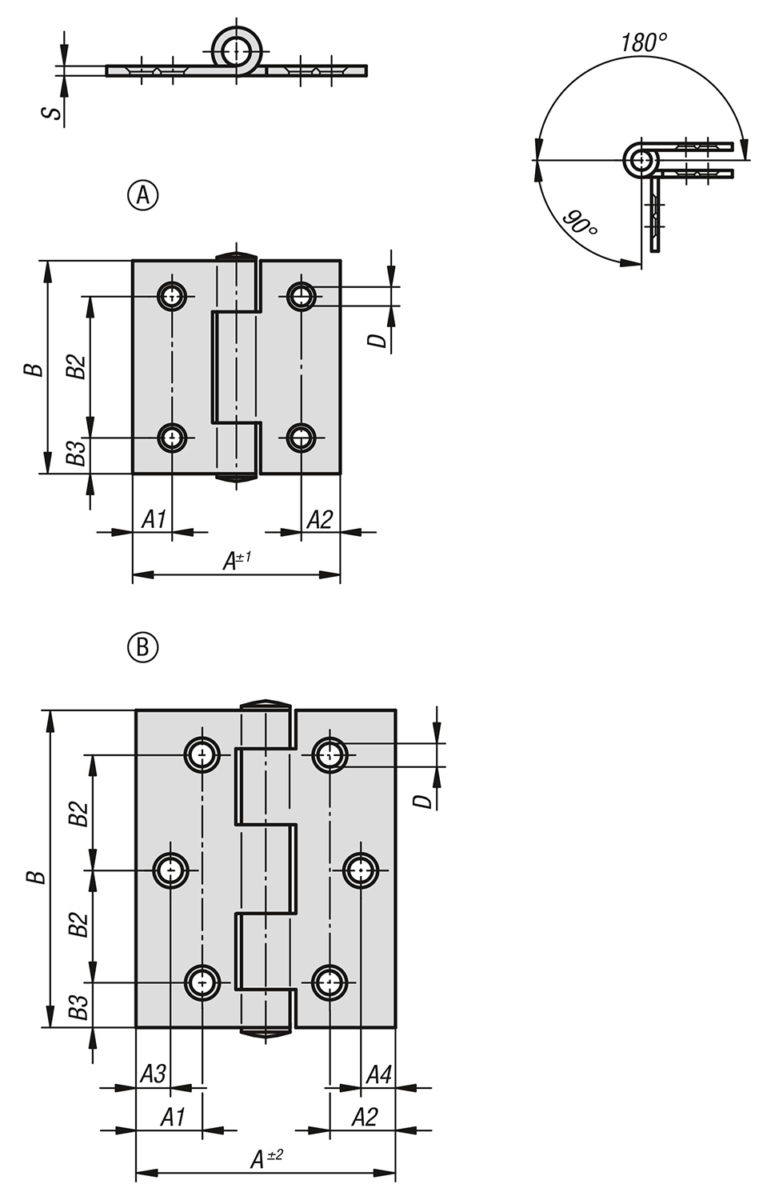

A1=Distanza dei fori sx
11
A2=Distanza tra i fori dx
11
A3=Lunghezza aletta sinistra
8
A4=Lunghezza aletta destra
8
A=Lunghezza
50
B=Larghezza
50
B2
18
B3
7
D
4,5
S
1,25
Sistema di fissaggio
fori di montaggio

Descrizione

Materiale

Acciaio o acciaio inox 1.4301.

Versione
Acciaio zincato.
Acciaio inox non trattato.
Nota
Cerniere in versione a rullo.
I perni sono rivettati.
Fori svasati.
