        Cerniere a molla in acciaio o acciaio inox 240 mm

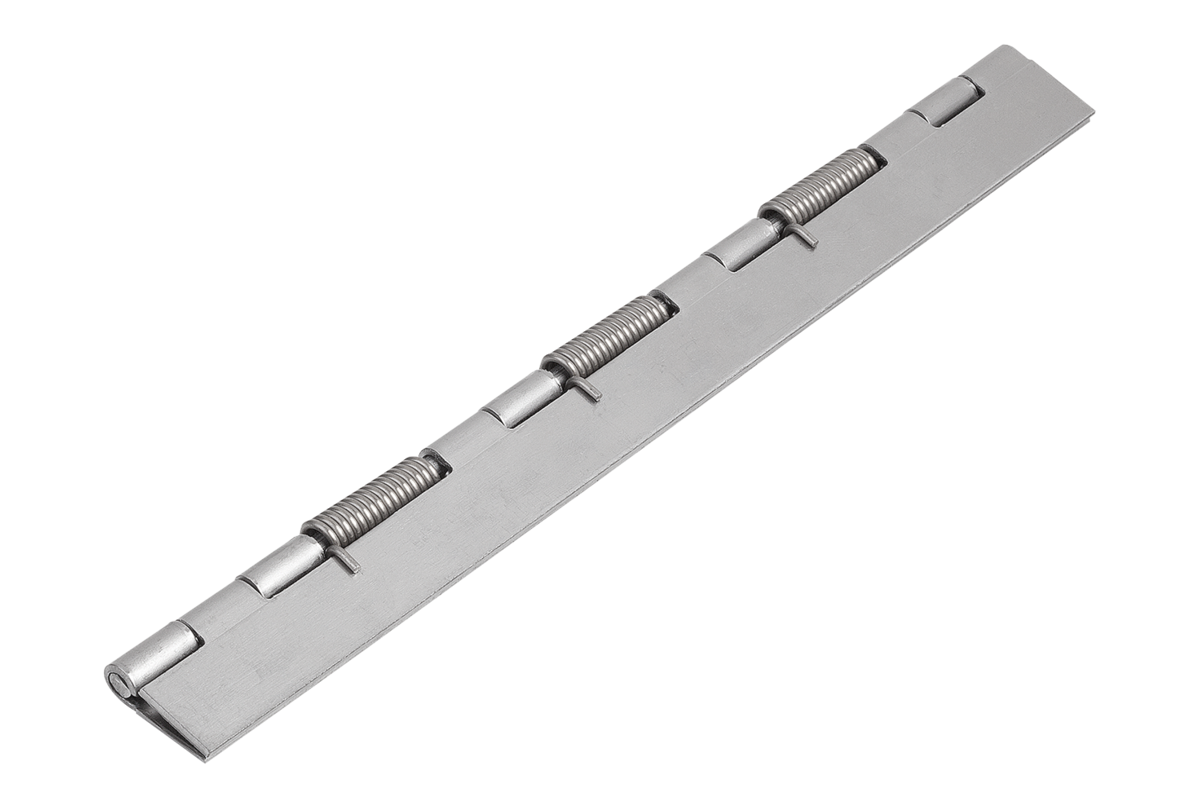

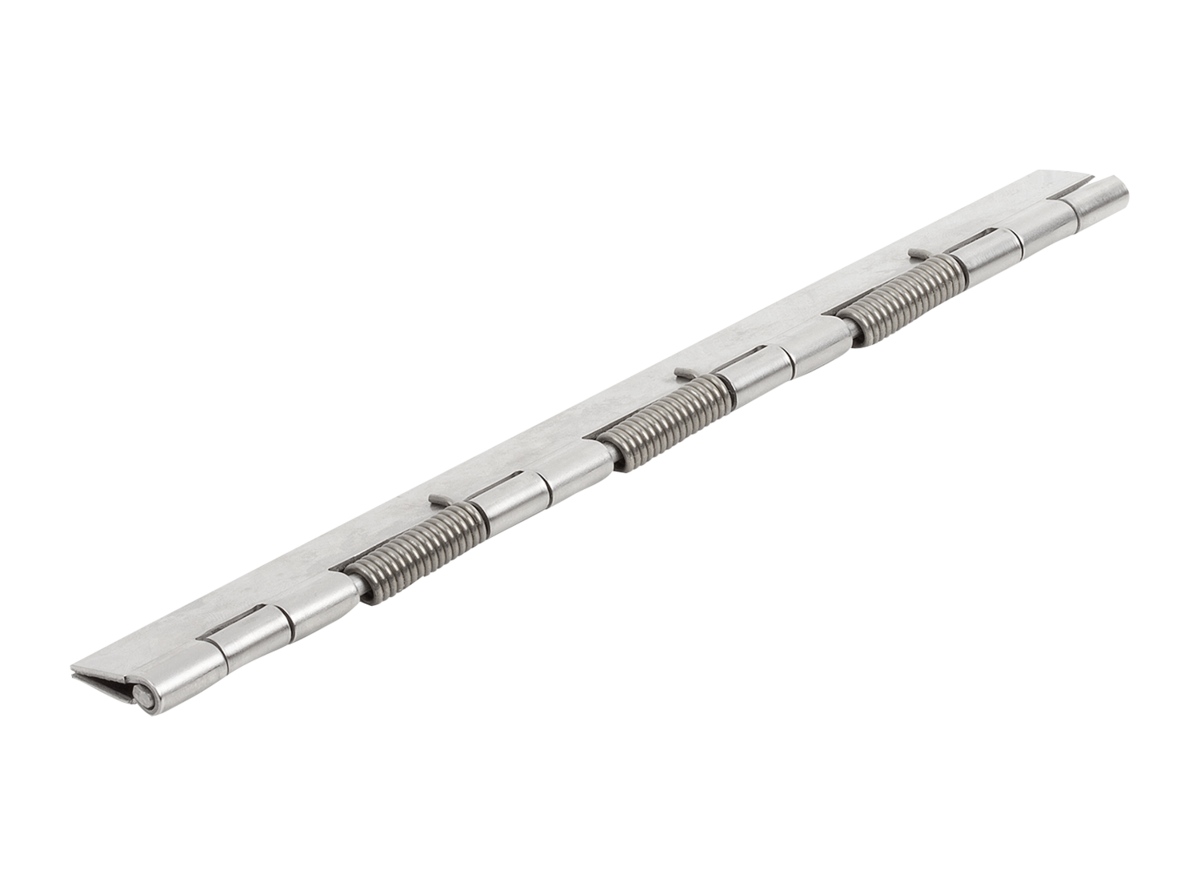

        Cerniere a molla in acciaio o acciaio inox 240 mm, molla di richiamo

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox 1.4301.
Molla di trazione in acciaio inox.Versione:Acciaio grezzo o zincato.
Acciaio inox non trattato.Nota:Cerniere in versione a rullo.
Angolo di apertura 270°.

Coppia di serraggio della molla:
M(0°) : 0,84 Nm / M(90°) : 1,68 Nm / M(180°) : 2,55 Nm

Forma A: senza fori
Forma B: con fori

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27904_B Cerniere a molla in acciaio o acciaio inox 240 mm, molla di richiamo

144 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Materiale corpo base	Colore corpo base	A	A1	B	B1	D	D1	S	Prezzo
27904-4024010	A	molla di richiamo	Acciaio	grezzo	40	-	240	-	-	4	1,5	34.04 CHF
27904-4024011	B	molla di richiamo	Acciaio	zincato	40	22,7	240	60	4	4	1,5	35.64 CHF
27904-14024010	A	molla di richiamo	Acciaio inox	grezzo	40	-	240	-	-	4	1,5	47.75 CHF
27904-14024011	B	molla di richiamo	Acciaio inox	grezzo	40	22,7	240	60	4	4	1,5	51.81 CHF
