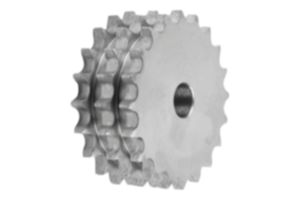

Corone triple 1/2" x 5/16" DIN ISO 606
 22266

Corone triple 1/2" x 5/16" DIN ISO 606

 Indietro

Descrizione articolo/immagini prodotto
DescrizioneMateriale:Acciaio a basso contenuto di carbonio.Versione:non trattato, non temprato (non temprabile).Nota:Corone per catene a rulli secondo DIN ISO 606.
Le corone hanno un foro centrale o sono preforate (a seconda del metodo di produzione). La dimensione D3 max. indicata nella tabella è quindi il valore massimo del foro con cui vengono fornite le corone. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle boccole per ridurre il diametro.Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 22266 Corone triple 1/2" x 5/16" DIN ISO 606 301 kB

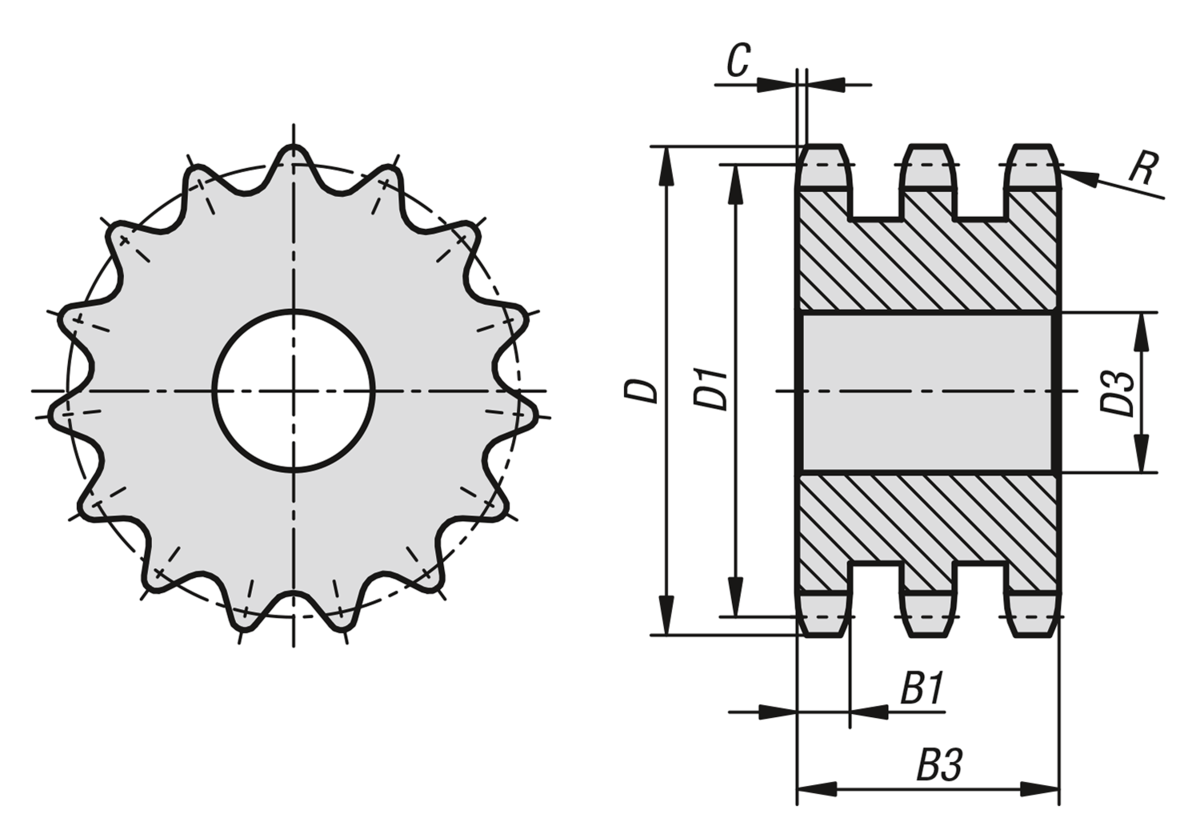

Disegni

Corone triple 1/2" x 5/16" DIN ISO 606

Selezione/filtro articoli
N. ordine

N. ISOPasso in
pollici		Passo in
mm		Numero
denti
DD1D3
max.		B1B3CRCADAcc.PrezzoOrdinare
22266-3012051600808 B-31/2 x 5/1612,7 x 7,7583833,1810734,91,313 4.09 CHF
22266-3012051600908 B-31/2 x 5/1612,7 x 7,7594237,1310734,91,313 4.40 CHF
22266-3012051601008 B-31/2 x 5/1612,7 x 7,751045,941,110734,91,313 4.43 CHF
22266-3012051601108 B-31/2 x 5/1612,7 x 7,751149,945,0712734,91,313 4.44 CHF
22266-3012051601208 B-31/2 x 5/1612,7 x 7,751253,949,0712734,91,313 5.50 CHF
22266-3012051601308 B-31/2 x 5/1612,7 x 7,751357,953,0612734,91,313 6.26 CHF
22266-3012051601408 B-31/2 x 5/1612,7 x 7,751461,957,0712734,91,313 7.04 CHF
22266-3012051601508 B-31/2 x 5/1612,7 x 7,751565,961,0912734,91,313 7.93 CHF
22266-3012051601608 B-31/2 x 5/1612,7 x 7,751669,965,116734,91,313 9.06 CHF
22266-3012051601708 B-31/2 x 5/1612,7 x 7,75177469,1116734,91,313 9.86 CHF
22266-3012051601808 B-31/2 x 5/1612,7 x 7,75187873,1416734,91,313 11.20 CHF
22266-3012051601908 B-31/2 x 5/1612,7 x 7,75198277,1616734,91,313 12.18 CHF
22266-3012051602008 B-31/2 x 5/1612,7 x 7,75208681,1916734,91,313 13.37 CHF
22266-3012051602108 B-31/2 x 5/1612,7 x 7,752190,185,2216734,91,313 14.43 CHF
22266-3012051602208 B-31/2 x 5/1612,7 x 7,752294,189,2416734,91,313 15.94 CHF
22266-3012051602308 B-31/2 x 5/1612,7 x 7,752398,193,2716734,91,313 17.70 CHF
22266-3012051602408 B-31/2 x 5/1612,7 x 7,7524102,197,2916734,91,313 19.27 CHF
22266-3012051602508 B-31/2 x 5/1612,7 x 7,7525106,2101,3316734,91,313 20.44 CHF
22266-3012051602608 B-31/2 x 5/1612,7 x 7,7526110,2105,3616734,91,313 22.30 CHF
22266-3012051602708 B-31/2 x 5/1612,7 x 7,7527114,2109,416734,91,313 22.31 CHF
22266-3012051602808 B-31/2 x 5/1612,7 x 7,7528118,3113,4216734,91,313 24.30 CHF
22266-3012051602908 B-31/2 x 5/1612,7 x 7,7529122,3117,4616734,91,313 26.47 CHF
22266-3012051603008 B-31/2 x 5/1612,7 x 7,7530126,3121,516734,91,313 28.67 CHF
22266-3012051603208 B-31/2 x 5/1612,7 x 7,7532134,4129,5620734,91,313 32.77 CHF
22266-3012051603308 B-31/2 x 5/1612,7 x 7,7533138,4133,620734,91,313 33.13 CHF
22266-3012051603408 B-31/2 x 5/1612,7 x 7,7534142,5137,6420734,91,313 37.03 CHF
22266-3012051603508 B-31/2 x 5/1612,7 x 7,7535146,5141,6820734,91,313 38.04 CHF
22266-3012051603608 B-31/2 x 5/1612,7 x 7,7536150,6145,7220734,91,313 41.09 CHF
22266-3012051603808 B-31/2 x 5/1612,7 x 7,7538158,6153,820734,91,313 43.34 CHF
22266-3012051604008 B-31/2 x 5/1612,7 x 7,7540166,7161,8720734,91,313 48.85 CHF
22266-3012051604208 B-31/2 x 5/1612,7 x 7,7542176,5169,9525734,91,313 54.76 CHF
22266-3012051604308 B-31/2 x 5/1612,7 x 7,7543180,5173,9925734,91,313 57.95 CHF
22266-3012051604408 B-31/2 x 5/1612,7 x 7,7544184,6178,0325734,91,313 60.34 CHF
22266-3012051604508 B-31/2 x 5/1612,7 x 7,7545188,6182,0725734,91,313 61.00 CHF
22266-3012051604608 B-31/2 x 5/1612,7 x 7,7546192,6186,125734,91,313 66.56 CHF
22266-3012051604708 B-31/2 x 5/1612,7 x 7,7547196,7190,1425734,91,313 67.74 CHF
22266-3012051604808 B-31/2 x 5/1612,7 x 7,7548200,7194,1825734,91,313 73.19 CHF
22266-3012051605008 B-31/2 x 5/1612,7 x 7,7550208,8202,2625734,91,313 74.69 CHF
22266-3012051605208 B-31/2 x 5/1612,7 x 7,7552216,9210,3425734,91,313 85.20 CHF
22266-3012051605408 B-31/2 x 5/1612,7 x 7,7554225218,4325734,91,313 91.06 CHF
22266-3012051605508 B-31/2 x 5/1612,7 x 7,7555229222,4625734,91,313 94.45 CHF
22266-3012051605608 B-31/2 x 5/1612,7 x 7,7556233226,525734,91,313 97.83 CHF
22266-3012051605708 B-31/2 x 5/1612,7 x 7,7557237,1230,5425734,91,313 101.29 CHF
22266-3012051606008 B-31/2 x 5/1612,7 x 7,7560249,2242,6625734,91,313 112.28 CHF
22266-3012051606208 B-31/2 x 5/1612,7 x 7,7562257,3250,7525734,91,313 119.70 CHF
22266-3012051606508 B-31/2 x 5/1612,7 x 7,7565269,4262,8625734,91,313 130.98 CHF
22266-3012051606808 B-31/2 x 5/1612,7 x 7,7568281,5274,9925734,91,313 143.34 CHF
22266-3012051607008 B-31/2 x 5/1612,7 x 7,7570289,6283,0725734,91,313 151.42 CHF
22266-3012051607208 B-31/2 x 5/1612,7 x 7,7572297,7291,1625734,91,313 159.94 CHF
22266-3012051607508 B-31/2 x 5/1612,7 x 7,7575309,8303,2725734,91,313 173.17 CHF
22266-3012051607608 B-31/2 x 5/1612,7 x 7,7576313,9307,3325734,91,313 177.88 CHF
22266-3012051608008 B-31/2 x 5/1612,7 x 7,7580330323,4825734,91,313 196.17 CHF
22266-3012051608508 B-31/2 x 5/1612,7 x 7,7585350,2343,6925734,91,313 237.34 CHF
22266-3012051609008 B-31/2 x 5/1612,7 x 7,7590370,4363,925734,91,313 266.01 CHF
22266-3012051609508 B-31/2 x 5/1612,7 x 7,7595390,7384,1125734,91,313 295.44 CHF
22266-3012051610008 B-31/2 x 5/1612,7 x 7,75100410,9404,3125734,91,313 334.15 CHF
22266-3012051611408 B-31/2 x 5/1612,7 x 7,75114467,4460,925734,91,313 431.08 CHF
22266-3012051612508 B-31/2 x 5/1612,7 x 7,75125511505,3725734,91,313 515.81 CHF
