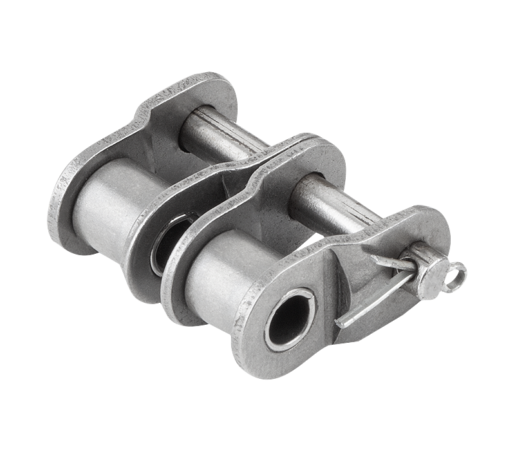

        Elementi di giunzione doppi DIN ISO 606, forma L

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Nota:Elementi di giunzione per catene a rulli doppie a norma DIN ISO 606.

In caso di numero di maglie dispari sono necessarie maglie a gomito per chiudere la catena. In caso di utilizzo di maglie a gomito, la potenza e la forza di rottura si riducono del 20%.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 22201_L Elementi di giunzione doppi DIN ISO 606, forma L

169 kB

Disegni

Selezione/filtro articoli

N. ordine	N. ISO	P	Adatto per catena	Prezzo
22201-40800030	05 B-2	8	8,0 x 3,0mm	3.66 CHF
22201-40380732	06 B-2	9,525	3/8 x 7/32	2.76 CHF
22201-40120516	08 B-2	12,7	1/2 x 5/16	3.25 CHF
22201-40580308	10 B-2	15,875	5/8 x 3/8	4.08 CHF
22201-40340716	12 B-2	19,05	3/4 x 7/16	3.66 CHF
22201-41001702	16 B-2	25,4	1 x 17,02 mm	7.85 CHF
22201-41140340	20 B-2	31,75	1 1/4 x 3/4	21.51 CHF
22201-41121000	24 B-2	38,1	1 1/2 x 1	31.64 CHF
