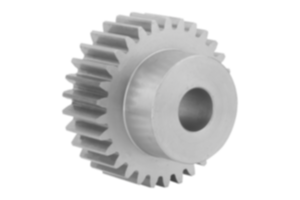

Ruote dentate frontali in acciaio inox, modulo 1,5
dentatura fresata, dentatura dritta, angolo di pressione 20°
22400-20

Ruote dentate frontali in acciaio inox, modulo 1,5 dentatura...

Indietro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:Acciaio inox 1.4305.Versione:Dentatura fresata, dritta.
Angolo di pressione 20°, non trattato.
Nota:Fino a 70 denti con mozzo unilaterale, a partire da 80 denti come disco. Le ruote dentate cilindriche possiedono un foro di centraggio o sono preforate.Nota disegno:
Forma A: con mozzo
Forma B: senza mozzo
Particolarità:
RoHSAcciaio inox
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 22400-20 Ruote dentate frontali in acciaio inox, modulo 1,5 dentatura fresata, dentatura dritta, angolo di pressione 20° 275 kB

Disegni (sintesi completa)

Ruote dentate frontali in acciaio inox, modulo 1,5
dentatura fresata, dentatura dritta, angolo di pressione 20°

Ruote dentate frontali in acciaio inox, modulo 1,5
dentatura fresata, dentatura dritta, angolo di pressione 20°, forma A, con mozzo

Maggiori informazioni

Disegni

Ruote dentate frontali in acciaio inox, modulo 1,5
dentatura fresata, dentatura dritta, angolo di pressione 20°, forma A, con mozzo

Selezione/filtro articoli

N. ordineFormaTipo di stampoModuloNumero
denti
B

DD1D2
max.
D3LCADAcc.PrezzoOrdinare
22400-20-1115170012Acon mozzo1,51217211881430 23.47 CHF
22400-20-1115170013Acon mozzo1,5131722,519,581530 23.50 CHF
22400-20-1115170014Acon mozzo1,51417242181730 24.09 CHF
22400-20-1115170015Acon mozzo1,5151725,522,581830 24.68 CHF
22400-20-1115170018Acon mozzo1,51817302782030 26.82 CHF
22400-20-1115170020Acon mozzo1,52017333082530 29.55 CHF
22400-20-1115170024Acon mozzo1,524173936102530 33.68 CHF
22400-20-1115170025Acon mozzo1,5251740,537,5102530 34.64 CHF
22400-20-1115170030Acon mozzo1,530174845123030 39.40 CHF
22400-20-1115170040Acon mozzo1,540176360124030 47.44 CHF
22400-20-1115170050Acon mozzo1,550177875145030 60.18 CHF
22400-20-1115170060Acon mozzo1,560179390166030 71.29 CHF
22400-20-1115170070Acon mozzo1,57017108105167030 91.07 CHF

Ruote dentate frontali in acciaio inox, modulo 1,5
dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo

Maggiori informazioni

Disegni

Ruote dentate frontali in acciaio inox, modulo 1,5
dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo

Selezione/filtro articoli

N. ordineFormaTipo di stampoModuloNumero
denti
B

DD1D2
max.
CADAcc.PrezzoOrdinare
22400-20-1215170080Bsenza mozzo1,5801712312016 111.06 CHF
22400-20-1215170120Bsenza mozzo1,51201718318016 291.28 CHF
