    5. Angolare di snodo tipo I

Descrizione

Materiale

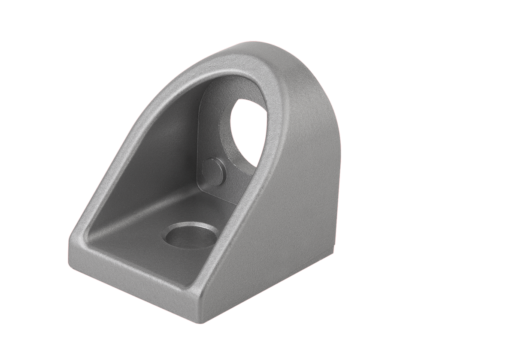

Angolare di snodo in zinco pressofuso.
Bronzina in acciaio.
Versione
Angolare di snodo verniciato alluminio.
Bronzina zincata.
Nota
Gli angolari snodati sono adatti per il collegamento di due profili della stessa serie le cui superfici laterali si toccano e che si incrociano in un qualsiasi angolo.

L'angolare di snodo serve quindi da punto di rotazione fisso per i profili incrociati. A vite serrata la posizione di rotazione rimane liberamente mobile attorno alla bronzina.

Gli angolari di snodo sono usati spesso in combinazione con un angolare di fissaggio.
Per poter scaricare i nostri modelli CAD, occorre effettuare il login. Se non è stato ancora creato un account, si prega di registrarsi alla voce "Il mio account" (lato destro dello schermo) e di seguire le istruzioni.

Scoprite la gamma di prodotti norelem

Joint angles

Joint angles are often used e.g. for connecting two aluminium profiles of the same series, where the side faces of both profiles are in contact and can cross at any angle.

The joint angle acts as a fixed pivot point of the cross profiles. If the screw which joins both profiles together is tightened securely, the angle can still be freely rotated around the bearing bush.

norelem offers joint angles in two different variations.
