        Snodi tipo B e tipo I

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Snodo zinco pressofuso.
Fissaggi zinco pressofuso.
Anelli distanziali acciaio inox.
Boccole filettate e viti a testa svasata in acciaio.
Impugnatura in zinco pressofuso a norma DIN 12844. Elementi in acciaio inox 1.4305.Versione:Snodo verniciato color alluminio.
Fissaggi zincati.
Anelli distanziali non trattati.
Boccole filettate e viti a testa svasate zincate.

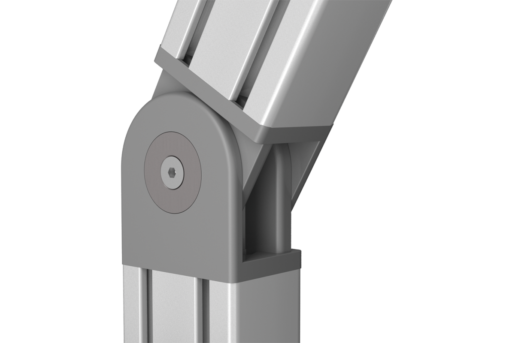

Impugnatura a leva con rivestimento in plastica. Elementi in acciaio inox non trattato.Nota:Snodi per il collegamento di due profili con qualsiasi angolazione.
Il campo di regolazione è compreso tra 0° e 180°. Lo snodo può essere impiegato come cerniera pesante.

Una volta inseriti gli anelli distanziali, lo snodo può muoversi liberamente. Se gli anelli vengono rimossi, lo snodo può essere utilizzato come elemento angolare rigido. Gli snodi sono particolarmente adatti per sostegni regolabili, mensole orientabili o applicazioni simili.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 10270 Snodi tipo B e tipo I

355 kB

Disegni (sintesi completa)

Snodi senza maniglia a leva

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Tipo	BN=Larghezza cava	Forma	A	A1	B	D	H	L	T	Prezzo
10270-063030	I	6	A	22,5	-	30	6,4	45	30	7	24.23 CHF
10270-084040	I	8	A	30	-	40	8,4	60	40	9	18.50 CHF
10270-084080	I	8	B	50	40	40	8,4	100	80	9	56.64 CHF
10270-083030	B	8	A	22,5	-	30	8,3	45	30	7	29.15 CHF
10270-104545	B	10	A	30	-	45	8,5	60	45	8	25.90 CHF
10270-104590	B	10	B	50	45	45	8,5	100	90	9	56.64 CHF

Snodi con maniglia a leva

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Tipo	BN=Larghezza cava	Forma	A	A1	B	B1	D	H	L	T	Prezzo
10270-1063030	I	6	C	22,5	-	30	31	6,4	45	30	7	26.03 CHF
10270-1084040	I	8	C	30	-	40	31	8,4	60	40	9	27.19 CHF
10270-2084080	I	8	D	50	40	40	31	8,4	100	80	9	58.29 CHF
10270-1104545	B	10	C	30	-	45	42,5	8,5	60	45	8	29.79 CHF
10270-2104590	B	10	D	50	45	45	42,5	8,5	100	90	9	59.46 CHF
