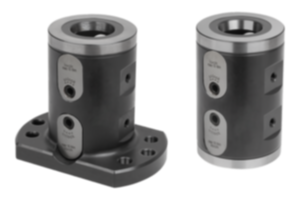

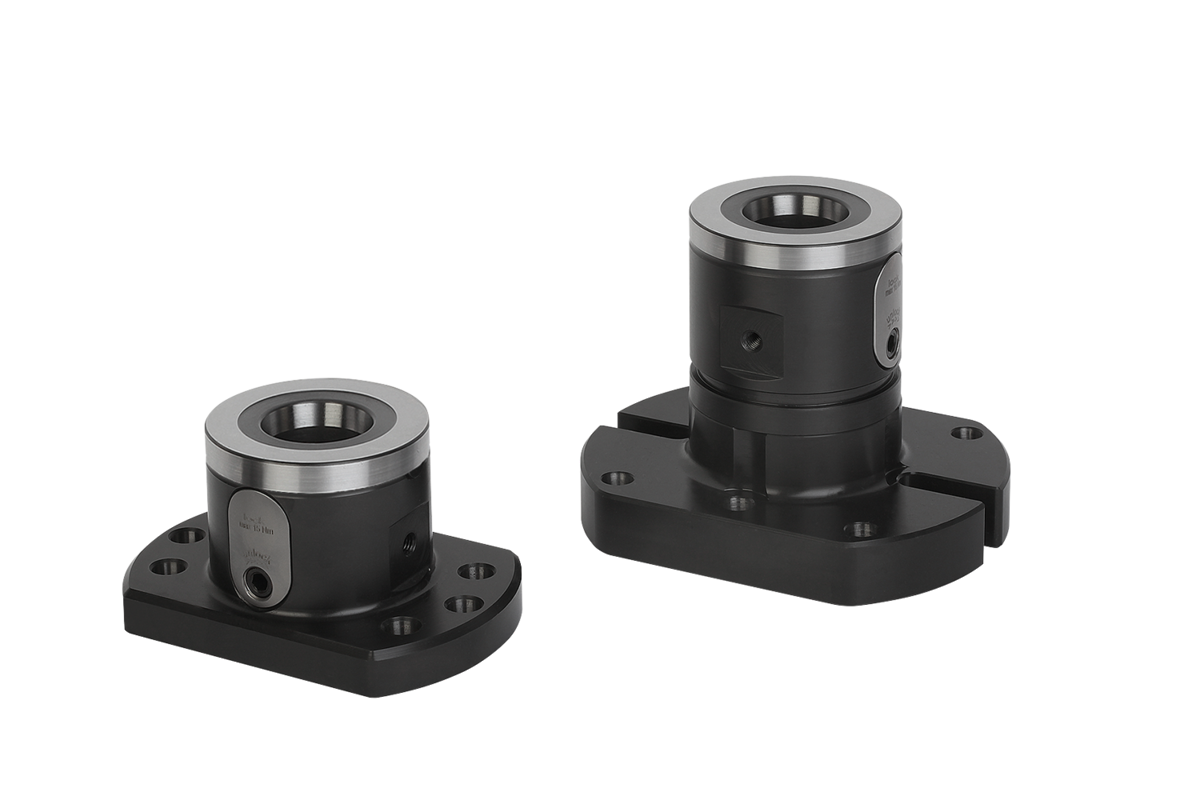

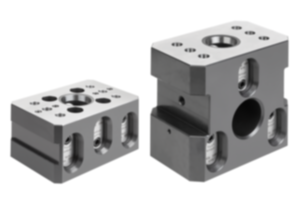

        UNILOCK Modulo base 5 assi grandezza del sistema 80 mm

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato.

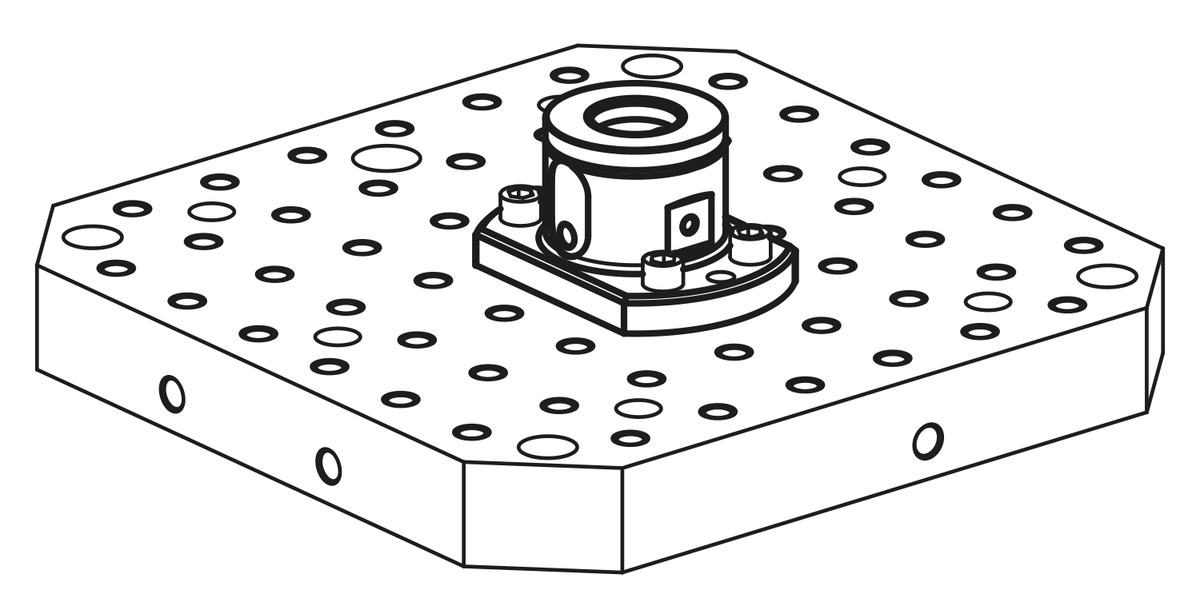

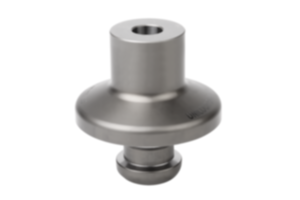

Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK possono essere adattati direttamente a tavole macchina con sistema a griglia forata o a tavole con cave a T, nonché a pallet a griglia con passo 40/50 mm, sistema M12. Compatibili con sistema di bloccaggio a punto zero UNILOCK con bulloni di fissaggio UNILOCK. Con un perno di fissaggio appropriato, è possibile montarli anche sui sistemi di serraggio a punto zero convenzionali.Su richiesta:Con spina antitorsione

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 42200 UNILOCK Modulo base 5 assi grandezza del sistema 80 mm

187 kB

Nota tecnica per sistema di serraggio modulare 80

7,9 MB

Disegni (sintesi completa)

UNILOCK Modulo base 5 assi grandezza del sistema 80 mm, forma A

Maggiori informazioni

Disegni

UNILOCK Modulo base 5 assi grandezza del sistema 80 mm, forma A

Selezione/filtro articoli

N. ordine	Versione 2	Forma	Tipo di stampo	H	D	D1	SW	Forza di serraggio F kN	Coppia di serraggio max. Nm	Peso kg	CAD	Acc.	Prezzo	Ordinare
42200-1207550400	piedino senza foro oblungo	A	senza spina antitorsione	75	80	12	6	50	15	3.64			929.28 CHF
42200-1210050400	piedino senza foro oblungo	A	senza spina antitorsione	100	80	12	6	50	15	4.45			970.20 CHF

UNILOCK Modulo base 5 assi grandezza del sistema 80 mm, forma B

Maggiori informazioni

Disegni

UNILOCK Modulo base 5 assi grandezza del sistema 80 mm, forma B

Selezione/filtro articoli

N. ordine	Versione 2	Forma	Tipo di stampo	H	D	D1	SW	Forza di serraggio F kN	Coppia di serraggio max. Nm	Peso kg	Prezzo
42200-12125500	piedino con foro oblungo	A	senza spina antitorsione	125	80	12	6	50	15	6.68	1'190.64 CHF
42200-12150500	piedino con foro oblungo	A	senza spina antitorsione	150	80	12	6	50	15	7.5	1'239.48 CHF
42200-12175500	piedino con foro oblungo	A	senza spina antitorsione	175	80	16	6	50	15	8.45	1'292.28 CHF
42200-16125500	piedino con foro oblungo	A	senza spina antitorsione	125	80	16	6	50	15	6.65	1'190.64 CHF
42200-16150500	piedino con foro oblungo	A	senza spina antitorsione	150	80	16	6	50	15	7.6	1'239.48 CHF
42200-16175500	piedino con foro oblungo	A	senza spina antitorsione	175	80	16	6	50	15	8.45	1'279.08 CHF
