        UNILOCK Modulo base 5 assi grandezza del sistema 80 mm

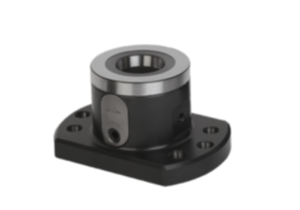

        UNILOCK Modulo base 5 assi grandezza del sistema 80 mm, forma A

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato.
Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK possono essere adattati direttamente a tavole macchina con sistema a griglia forata o a tavole con cave a T, nonché a pallet a griglia con passo 40/50 mm, sistema M12. Compatibili con sistema di bloccaggio a punto zero UNILOCK con bulloni di fissaggio UNILOCK. Con un perno di fissaggio appropriato, è possibile montarli anche sui sistemi di serraggio a punto zero convenzionali.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 41200_OL UNI lock Modulo base 5 assi grandezza del sistema 80 mm, forma A

190 kB

Scheda tecnica 42200_OL UNILOCK Modulo base 5 assi grandezza del sistema 80 mm, forma A

172 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 2	Forma	Tipo di stampo	H	D	D1	SW	Forza di serraggio F kN	Coppia di serraggio max. Nm	Peso kg	CAD	Acc.	Prezzo	Ordinare
42200-1207550400	piedino senza foro oblungo	A	senza spina antitorsione	75	80	12	6	50	15	3.64			929.28 CHF
42200-1210050400	piedino senza foro oblungo	A	senza spina antitorsione	100	80	12	6	50	15	4.45			970.20 CHF
