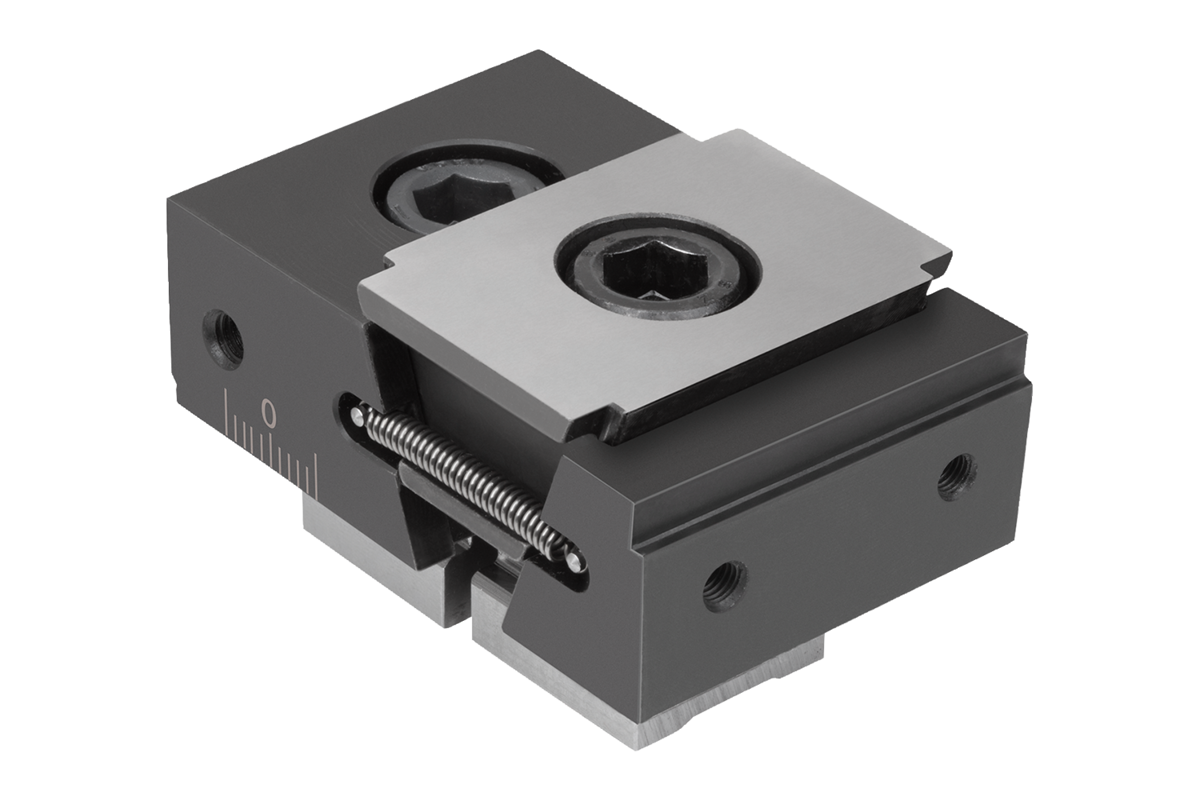

Keilspanner
mit Festbacke
Einsatzstahl
gehärtet und phosphatiert
- Per forze di serraggio elevate
- Elevata accuratezza di ripetibilità
- Il foro oblungo consente la compensazione della tolleranza
Verkaufseinheit
279,51 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Keilspanner
Form
C
Ausführung 1
mit Festbacke
Ausführung 2
einseitig
Material
Grundkörper
Einsatzstahl
Oberfläche
Grundkörper
gehärtet und phosphatiert
B=Breite
50
H=Höhe
25
Anzieh-
drehmoment
max. Nm
85
B1
30
C
Durchgangsbohrung für
Zylinderschraube DIN 912
M12
D
Innengewinde
M5
D1
M6
Form-Typ
Stufe 2 mm
G
Zylinderschraube
DIN 912
M12x30
H1
12,5
H2
2
H3
3,5
L
max.
77
L
min.
71
RoHS
true
Spannkraft
max. kN
30
Z
Zylinderschraube
DIN 912
M12x25
Beschreibung
Descrizione del prodotto
Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli. Il serraggio della vite permette al sistema di bloccaggio di spostarsi verso l´esterno e spingere il pezzo contro la ganascia di supporto.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm, M16 = ±1,5 mm.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm, M16 = ±1,5 mm.
Materiale
Doppio cuneo e segmenti di bloccaggio in acciaio da cementazione.
Versione
Doppio cuneo e segmenti di bloccaggio, temprato, fosfatato.
Nota
Questi morsetti a V possono essere usati soltanto unitamente con la guida di serraggio 41500 per serraggi multipli.
I fori di montaggio laterali servono per fissare i finecorsa pezzo.Con i due fori di avvitamento sulle superfici di serraggio si possono montare ulteriori appoggi per una profondità di serraggio ottimale del pezzo
I fori di montaggio laterali servono per fissare i finecorsa pezzo.Con i due fori di avvitamento sulle superfici di serraggio si possono montare ulteriori appoggi per una profondità di serraggio ottimale del pezzo
Vantaggi
Grazie alla scala laterale della guida di serraggio e delle ganasce fisse è garantita un'elevata precisione di ripetibilità del serraggio.
Fornitura
Morsetto a V.
Viti di fissaggio
Tasselli.
Viti di fissaggio
Tasselli.
