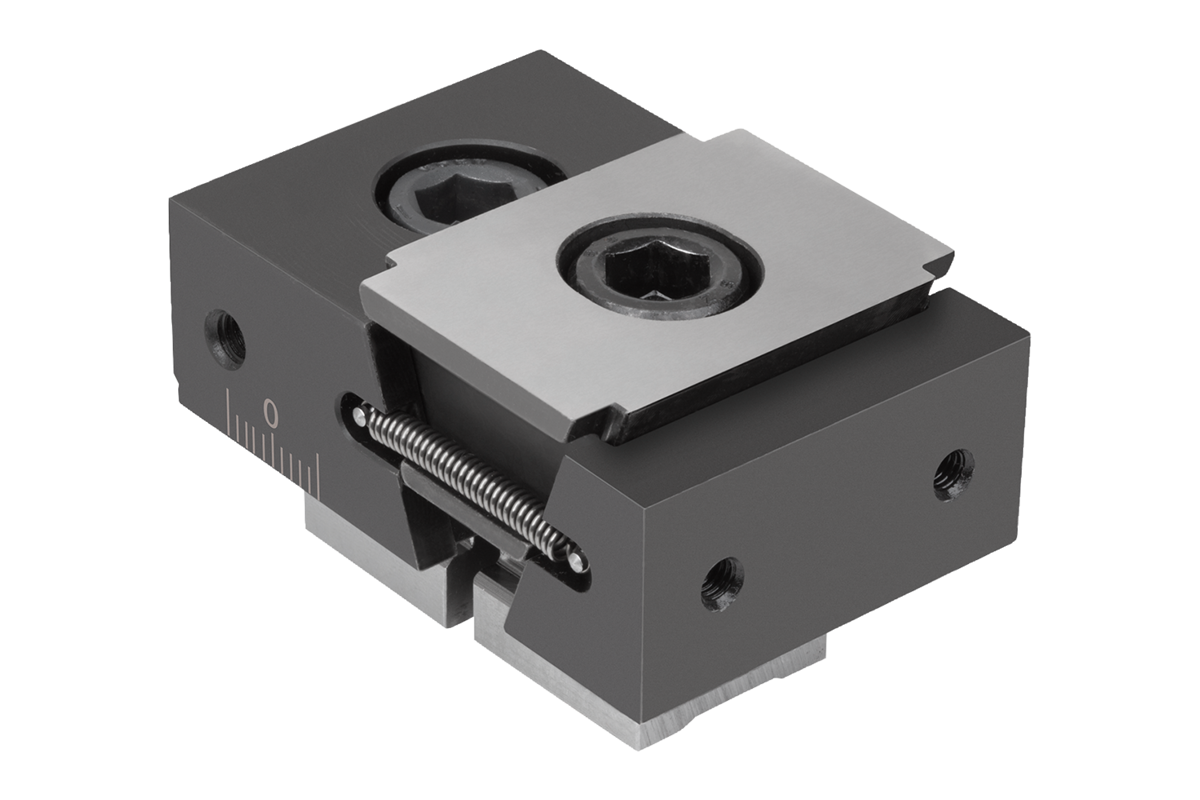

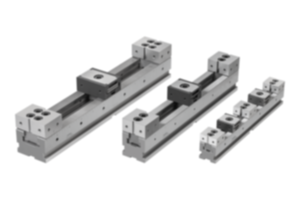

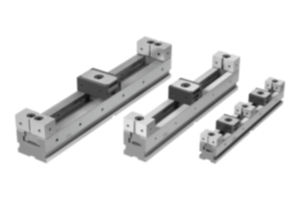

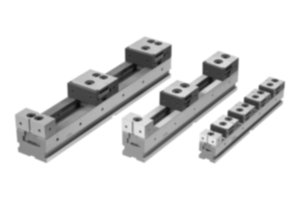

Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma D, con sovrametallo
41501-05_D

Morsetto a cuneo con ganascia fissa per sistema di bloccaggio...

Indietro

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli. Il serraggio della vite permette al sistema di bloccaggio di spostarsi verso l´esterno e spingere il pezzo contro la ganascia di supporto.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm.
Materiale:Doppio cuneo e segmenti di bloccaggio in acciaio da bonifica.Versione:Doppio cuneo e segmenti di bloccaggio temprati, bruniti.Nota:Questi morsetti a V possono essere usati soltanto unitamente con la guida di serraggio 41500 per serraggi multipli.

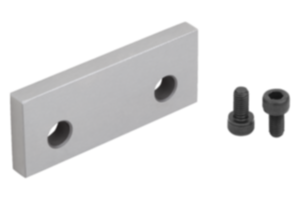

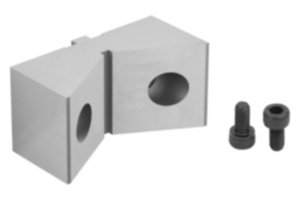

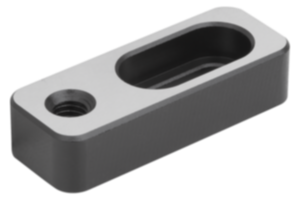

I fori di montaggio laterali servono per fissare i finecorsa pezzo.Con i due fori di avvitamento sulle superfici di serraggio si possono montare ulteriori appoggi per una profondità di serraggio ottimale del pezzo
Vantaggi:Grazie alla scala laterale della guida di serraggio e delle ganasce fisse è garantita un'elevata precisione di ripetibilità del serraggio.FornituraMorsetto a V.
Viti di fissaggio
Tasselli.
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 41501-05_D Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma D, con sovrametallo 179 kB
