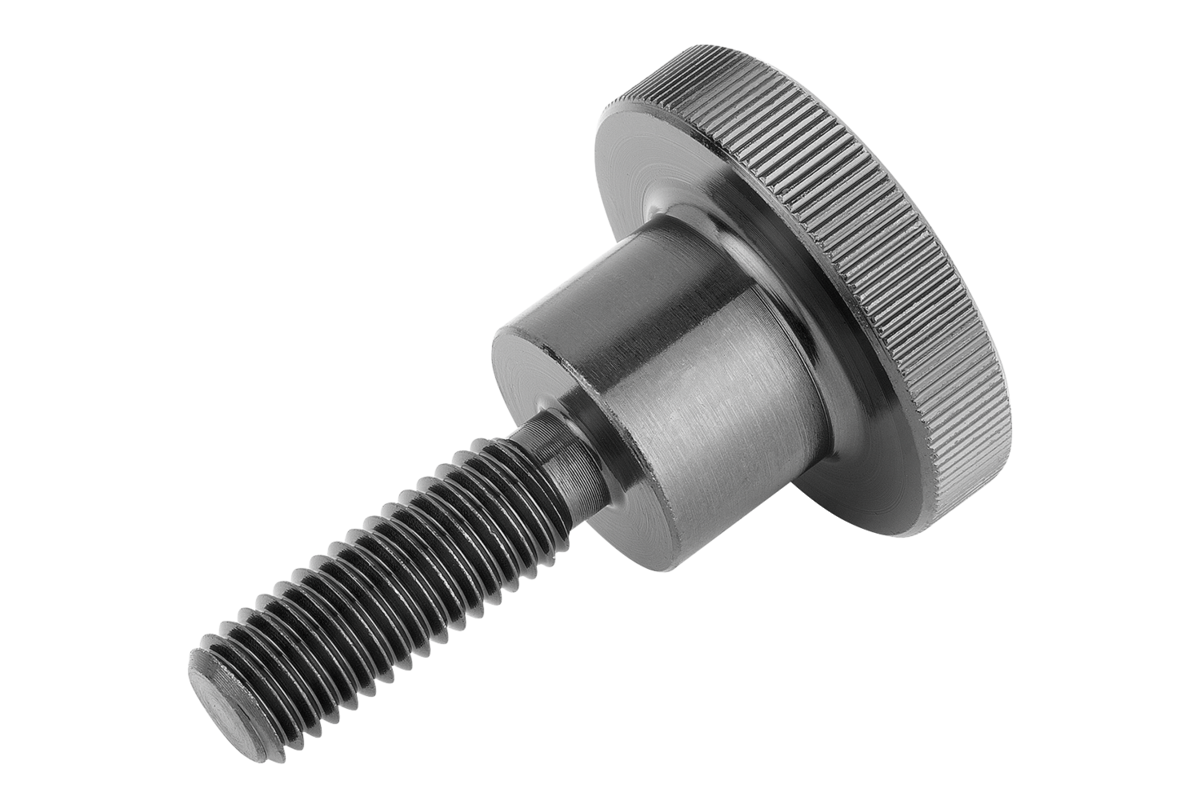

Vite Con Testa Zigrinata
acciaio automatico
brunito
- Idoneo al fissaggio e al serraggio manuale
- Campi di utilizzo: costruzione di macchine, costruzione di utensili, costruzione di impianti, costruzione di attrezzi
- Vantaggio: serraggio o rilascio del dado zigrinato senza utensili
- Materiale: acciaio automatico 1.0718 o acciaio inox 1.4305
- Diverse dimensioni di filettatura
3,28 CHF
Aggiunto al carrello
Denominazione
Vite Con Testa Zigrinata
Tipo di filettatura
filettatura esterna
Norma DIN
DIN 464
Materiale corpo base
acciaio automatico
Superficie corpo base
brunito
D1=Diametro esterno
20
D=Filettatura
10-24
H=Altezza
11,5
L=Lunghezza filettatura
20
D3
10
K
4
Descrizione
Materiale
Acciaio.
Acciaio inox 1.4305.
Versione
Acciaio inox non trattato.
Nota
Le seguenti lunghezze di filettatura sono prive di gola di scarico:
D = 8-32 / M4 = L=20;
D = 10-24 / M5 = L=20;
D = 1/4-20 / M6 = L=25;
D = M8 = L=30;
D = M10 = L=40
D = 8-32 / M4 = L=20;
D = 10-24 / M5 = L=20;
D = 1/4-20 / M6 = L=25;
D = M8 = L=30;
D = M10 = L=40
