Chiave a settore con nasello DIN 1810A ampliata

Indietro

Prodotti
- Panoramica dei prodotti
  - norelem technoshop
    - Nastri calibrati Targhe e buste magnetiche Reti di protezione Martelli di gomma Supercraft Inserti per martelli Detergenti per coni e cilindri Tubi flessibili per lubrorefrigerazione
      - Chiave a settore con nasello DIN 1810A ampliata

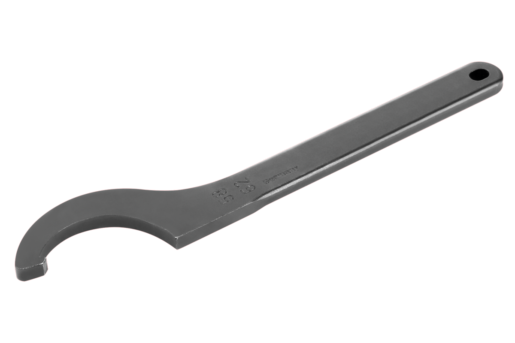

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio speciale.Versione:Temprato e rinvenuto in tono brunito.Nota:Per ghiere con intagli DIN 1804, dadi con cuscinetti volventi DIN 981 e per i nostri elementi di regolazione dell'altezza da 27700 a 27708 (per il montaggio degli elementi di regolazione dell'altezza sono necessarie due chiavi a settore). Con gli angoli arrotondati per una migliore maneggevolezza.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 96650 Chiave a settore con nasello DIN 1810A ampliata

79,3 kB

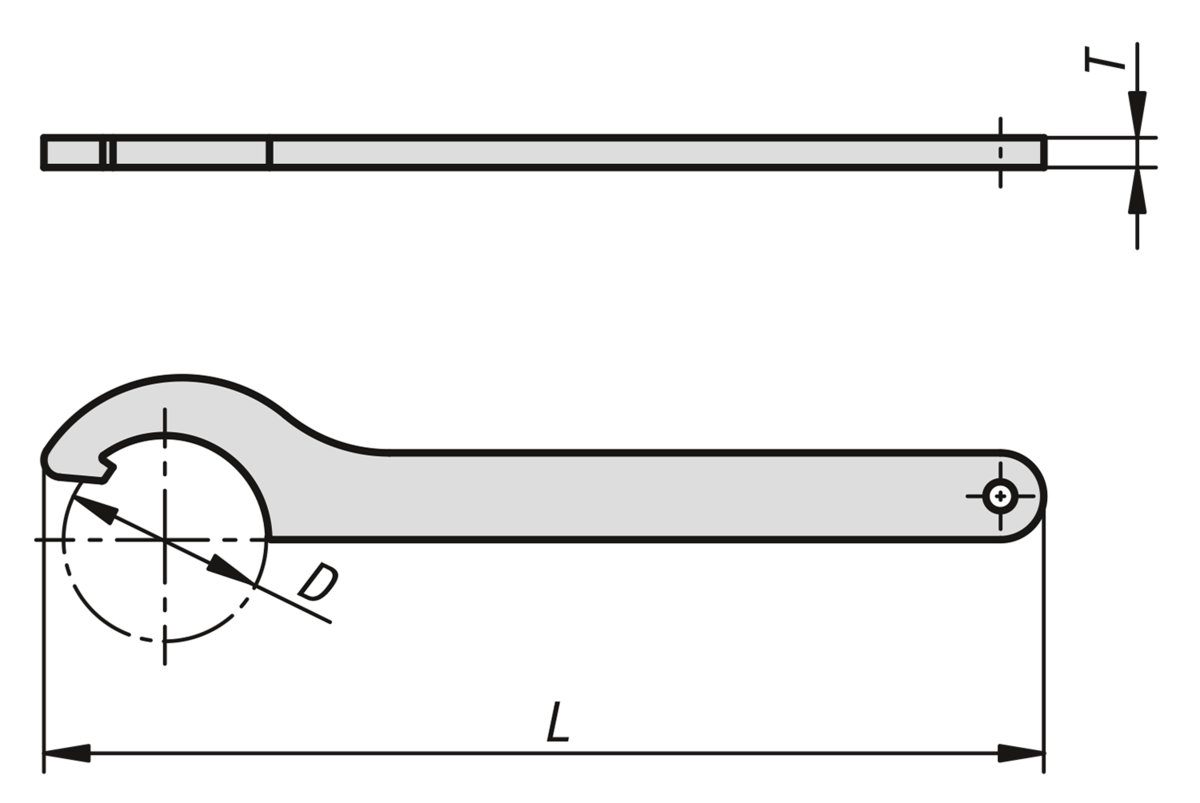

Disegni

Selezione/filtro articoli

N. ordine	D min.	D max.	L	T	per dado con intagli DIN 1804	per dado con cuscinetto volvente DIN 981	Prezzo
96650-012014	12	14	110	3	-	-	8.30 CHF
96650-016020	16	20	110	3	M6, M8	M10	8.03 CHF
96650-025028	25	28	136	4	M10, M12	M16	8.45 CHF
96650-030032	30	32	136	4	M14, M16	M18, M20	8.50 CHF
96650-034036	34	36	170	5	M18, M20	M22	10.05 CHF
96650-038045	38	45	170	5	M26	M24 - M30	15.05 CHF
96650-040042	40	42	170	5	M22, M24	M26, M28	9.91 CHF
96650-045050	45	50	206	6	M26 - M30	M32, M35	11.55 CHF
96650-052055	52	55	206	6	M32, M35	M38	11.88 CHF
96650-058062	58	62	240	7	M38 - M42	M42 - M45	17.56 CHF
96650-065070	65	70	240	7	-	M48 - M52	22.70 CHF
96650-068075	68	75	240	7	M45 - M50	M50 - M55	17.40 CHF
96650-080090	80	90	280	8	M52 - M60	M60 - M70	23.59 CHF
