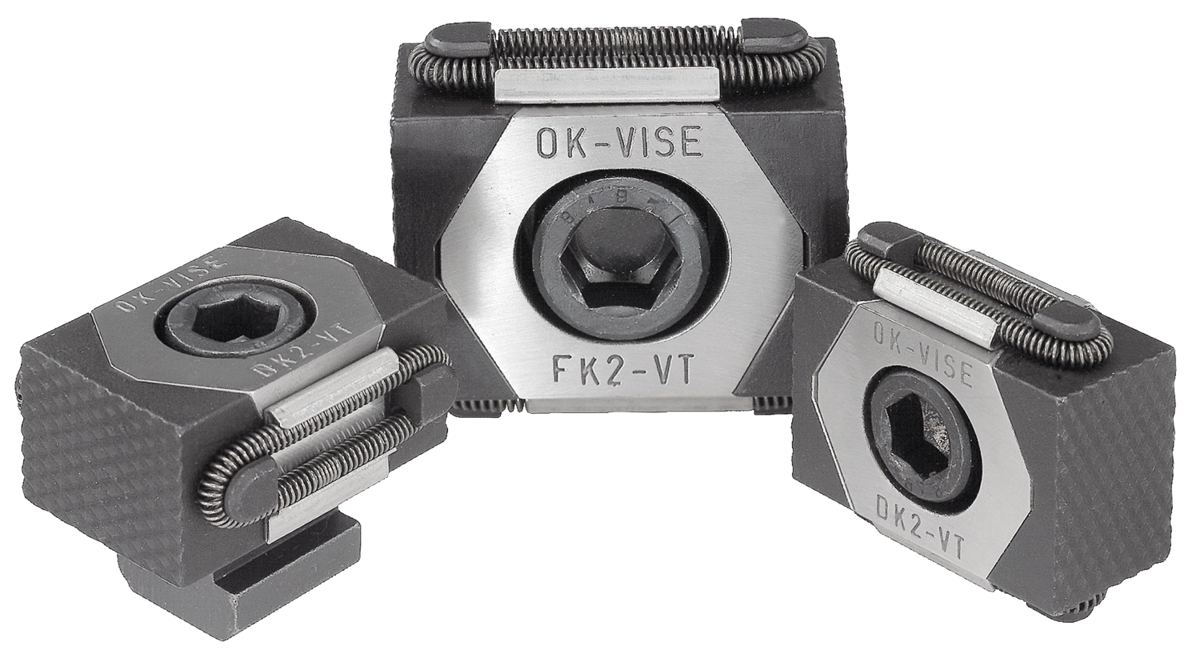

Description

Matière
Corps de base, mors de serrage en acier à outils.
Finition
Corps de base trempé.
Mors de serrage trempé (49-51 HRC), bruni.
Surfaces de serrage rectifiées.
Nota

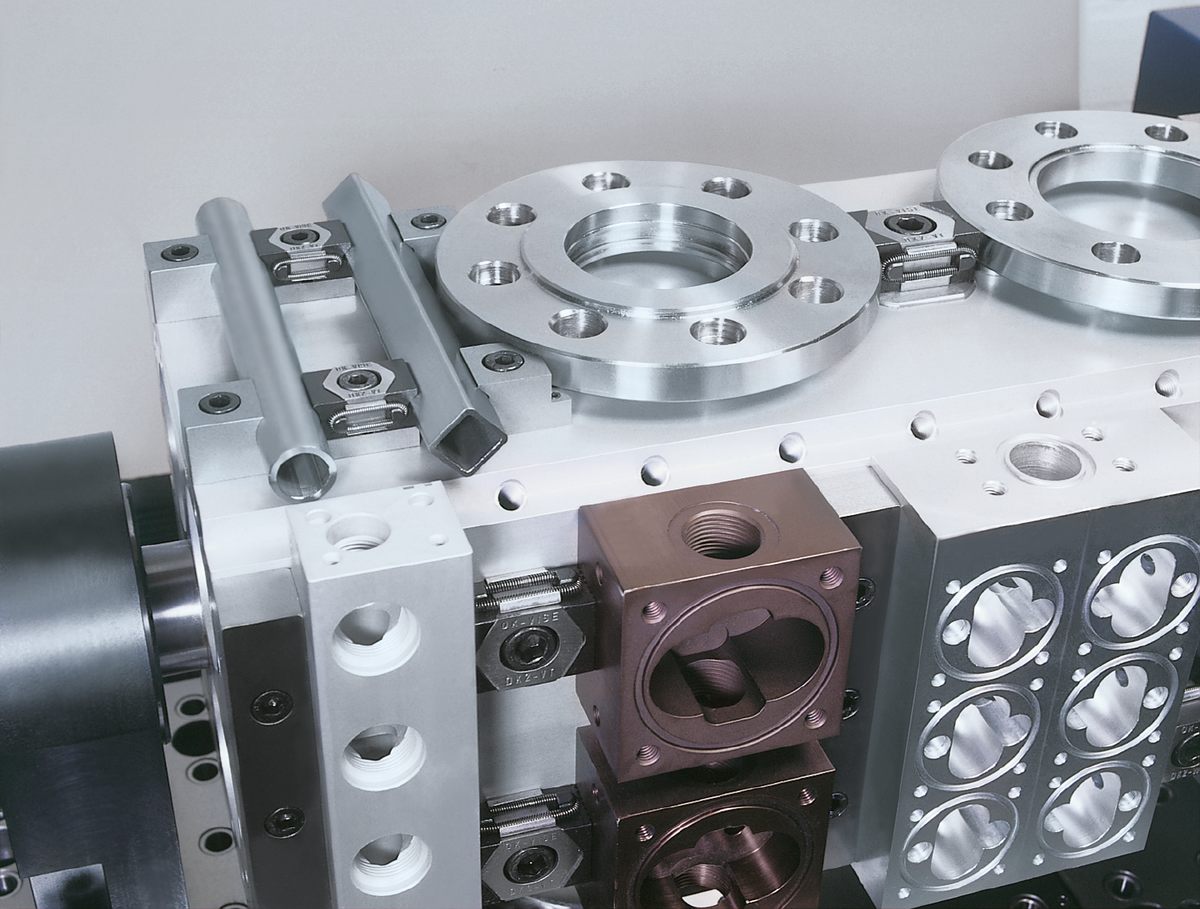

De par leur construction compacte, les mors de serrage sont particulièrement adaptés pour réaliser des serrages multiples horizontaux et verticaux. On obtient des forces de serrage importantes grâce aux surfaces de serrage trempées et rectifiées.
En fonction des besoins, les mors de serrage correspondants peuvent être fixés dans un trou de trame ou dans une rainure en T. Une rotation de la vis CHC DIN 912 déplace les deux mors de serrage vers l'extérieur et cale les pièces à usiner contre une butée fixe.

Les mors de serrage des modèles 04525-08 et 04525-0810 sont dépourvus de stries.

Le trou oblong intégré permet l'autocentrage des mors de serrage.

Course de serrage par référence :
04525-08 = ±0,5 mm
04525-12 = ±1,0 mm
04525-16 = ±1,5 mm

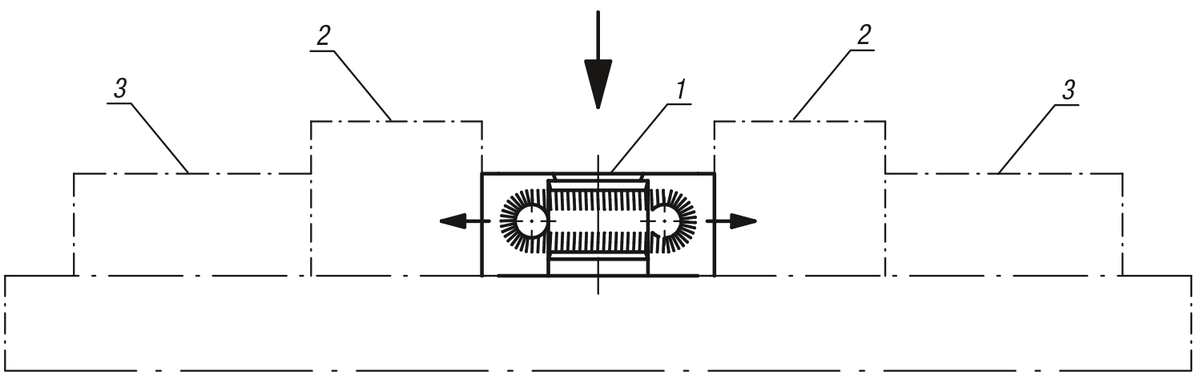

Indication de dessin
D) Vis CHC DIN 912

1) Mors de serrage
2) Pièce à usiner
3) Butée fixe
