Körper 1.2842.

Kugeln und Sechskante 1.4112.

Zugfeder 1.4310.

Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.

Wiederholgenauigkeit ±0,025 Rundlaufgenauigkeit ±0,05

Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.

- Präzise Selbstzentrierung. - Verzugfreies Spannen. - Große Verstellwege. - Geringe Bauhöhe. - Niederzugeffekt.

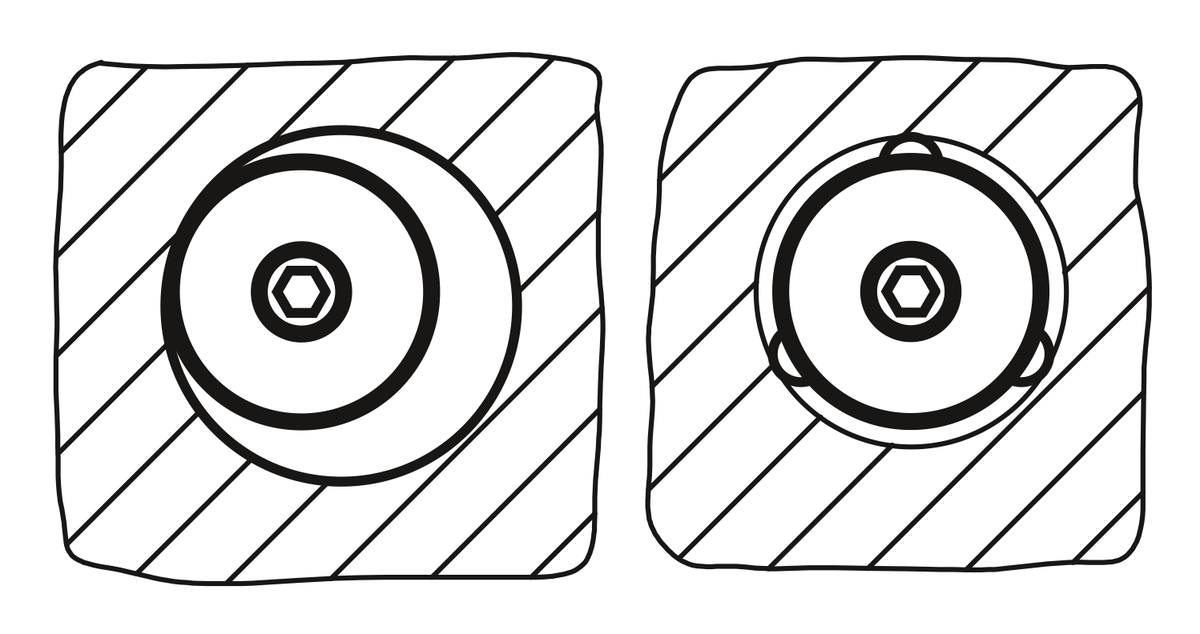

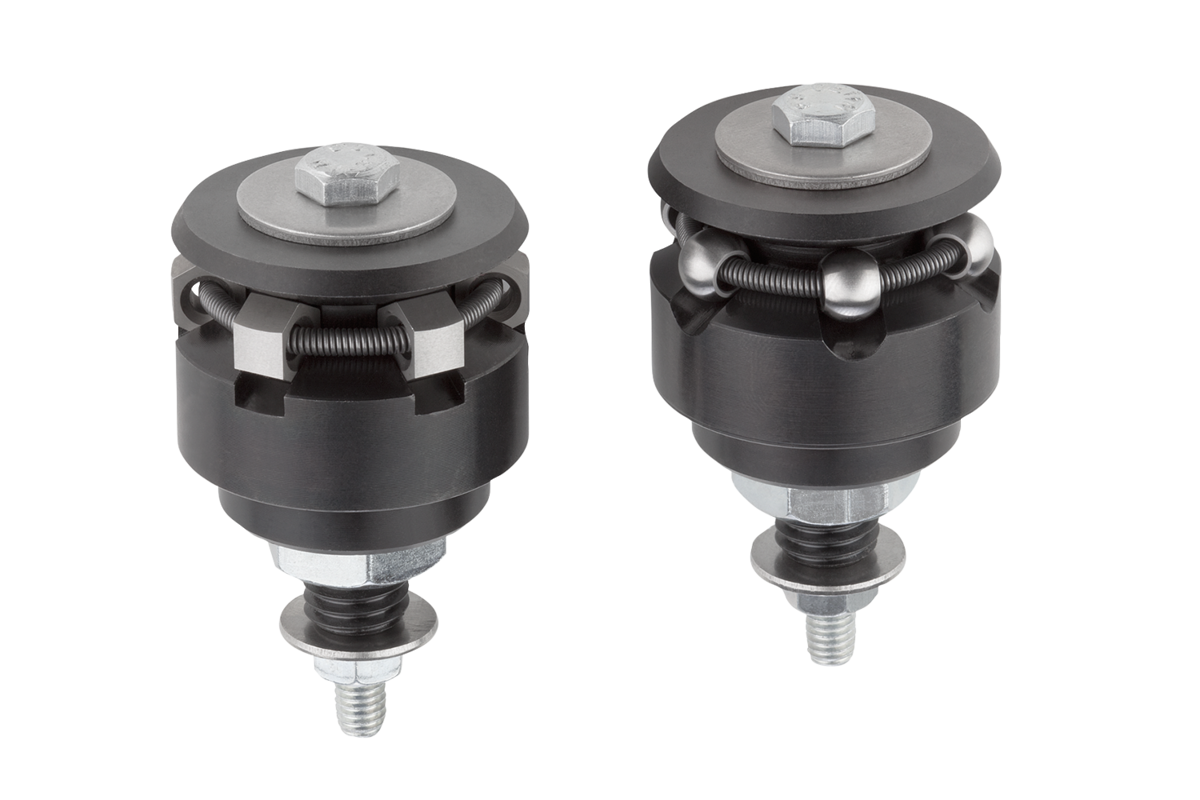

Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.

1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.
