Acciaio da bonifica.

Alloggiamento temprato e brunito.
Superfici funzionali rettificate.

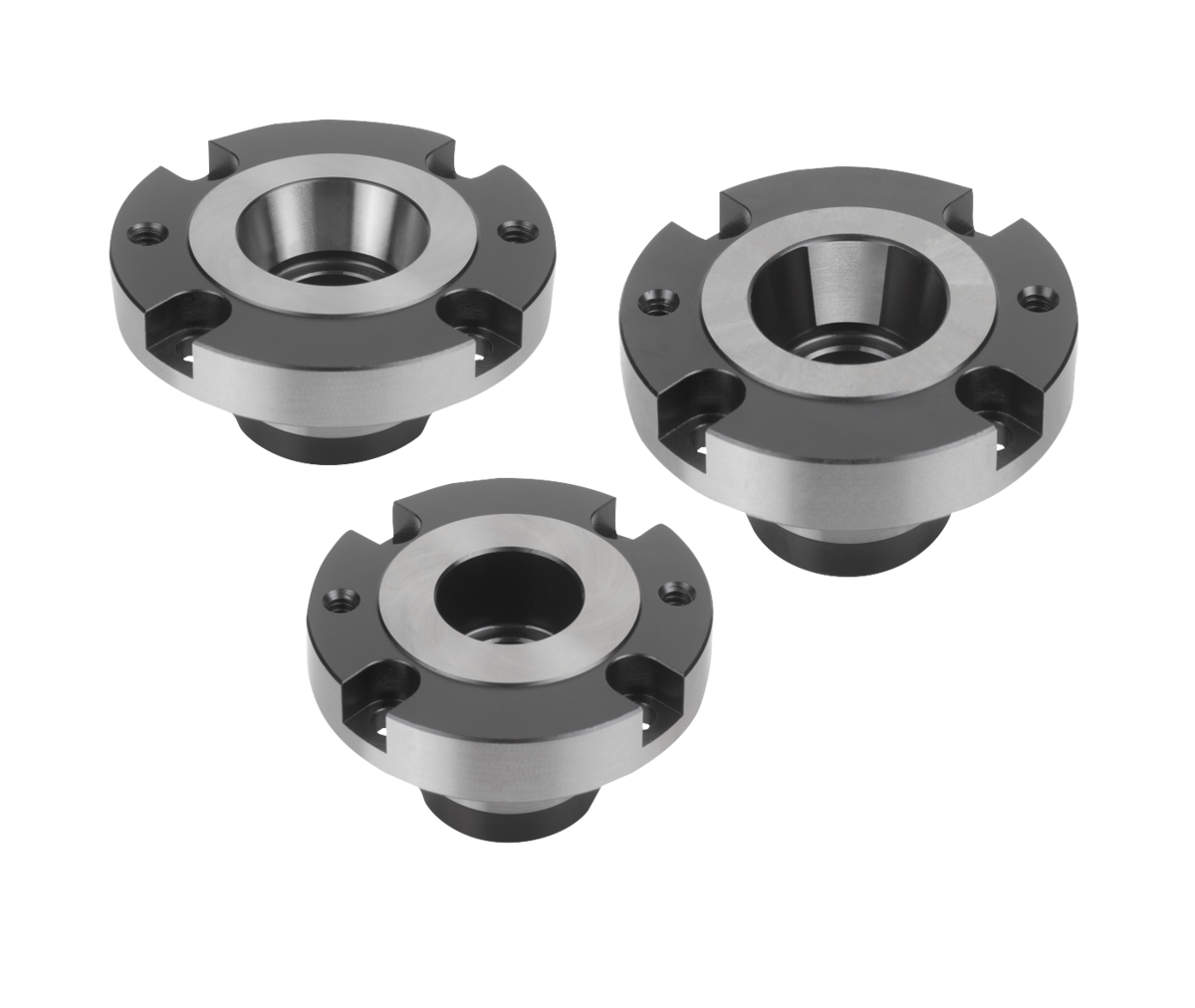

Le bussole portamaschi vengono posizionate in una piastra fissa o intercambiabile e costituiscono il contropezzo del cilindro di posizionamento.
Le bussole portamaschi vengono centrate in un foro alesato e fissate con 4 viti.
Nell'utilizzo quotidiano, le sfere del cilindro di posizionamento entrano in contatto con la sezione posteriore della bussola portamaschi e formano quindi un'unità di cambio rapida, sicura ed estremamente precisa.
I tempi di messa a punto e di commutazione sono così ridotti al minimo.

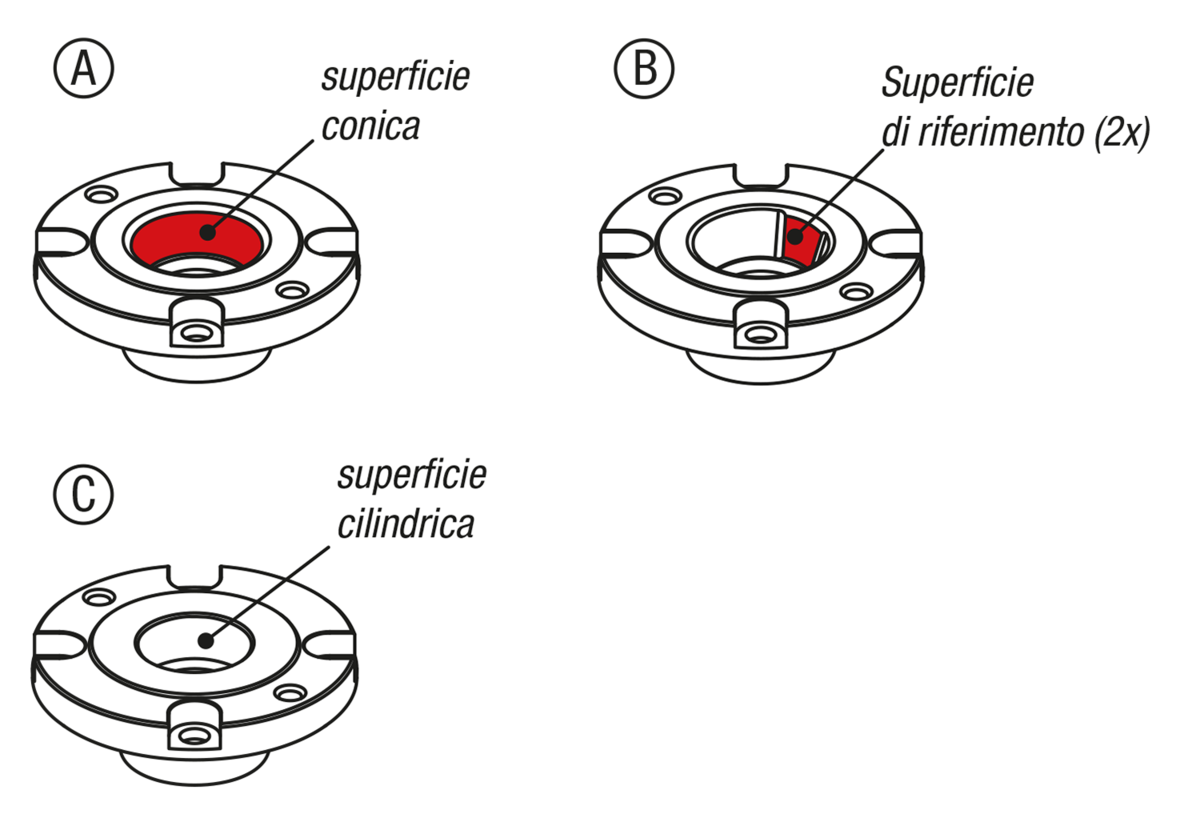

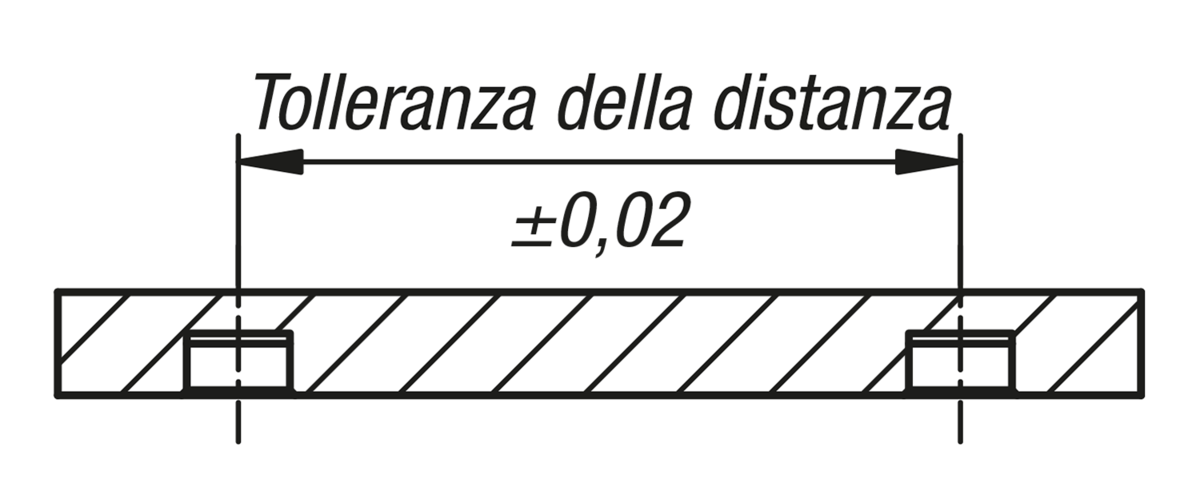

Osservare l'avvertenza per il montaggio delle bussole portamaschi.

03161-02 Cilindro di posizionamento pneumatico.
