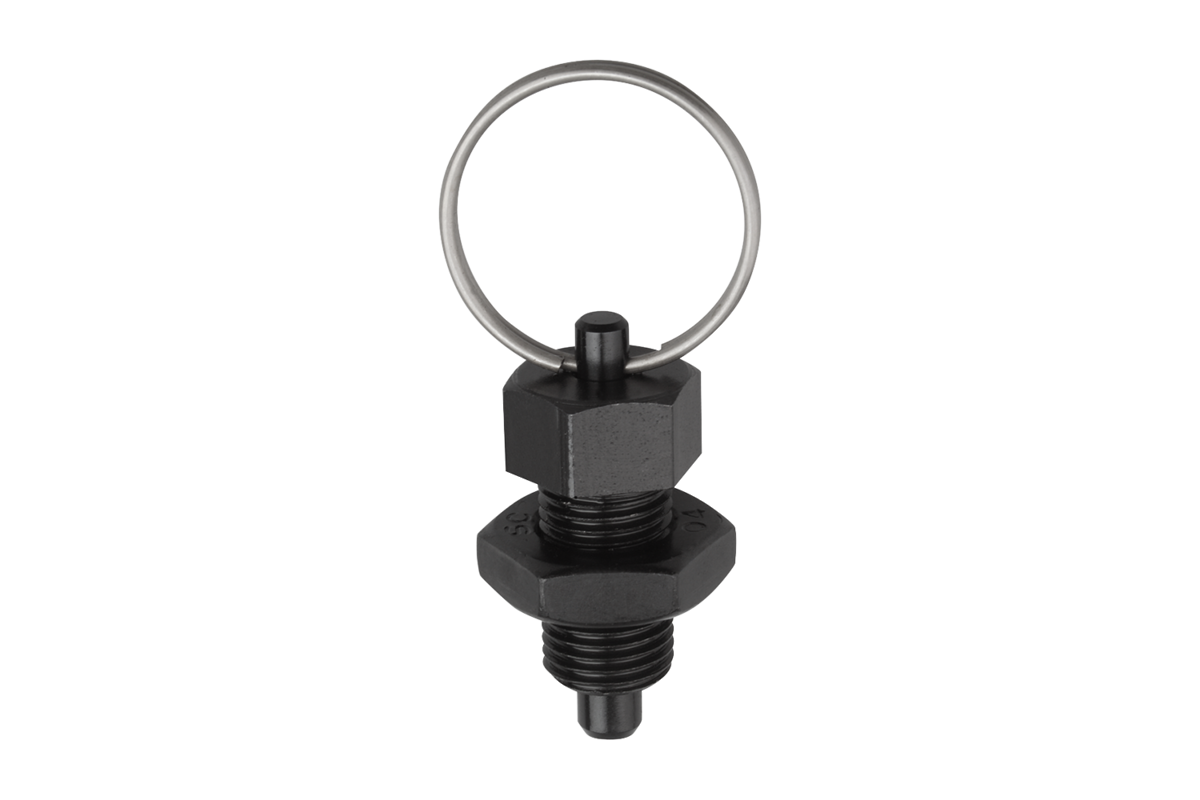

- I perni di arresto (spine di posizione) consentono l'arresto e il bloccaggio
- Campi di utilizzo: costruzione di macchine, costruzione di dispositivi, costruzione di attrezzi, tecnica di misurazione, uso domestico
- Elevata stabilità
- L'anello serve come metodo di azionamento del perno di arresto
- Materiale: acciaio o acciaio inox
Descrizione
Materiale
Modello in acciaio:
Perno di bloccaggio temprato:
classe di resistenza 5.8.
Modello in acciaio inox:
Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Perno di bloccaggio non temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4305.
Anello 1.4310, non trattato.
Perno di bloccaggio temprato:
classe di resistenza 5.8.
Modello in acciaio inox:
Perno di bloccaggio temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4034.
Perno di bloccaggio non temprato:
Corpo filettato 1.4305.
Perno di bloccaggio 1.4305.
Anello 1.4310, non trattato.
Versione
Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.
Nota
Le spine di posizionamento vengono utilizzate per evitare che le forze laterali cambino la posizione di arresto. Solo dopo aver disinserito la spina è possibile spostarla in un'altra posizione di arresto. L'anello consente di azionare la spina di posizionamento ad esempio automaticamente (a comando programmabile), con l'ausilio di un cilindro pneumatico, oppure a distanza tramite cavetti Bowden.
Su richiesta
Versioni speciali.
Accessory
Anelli distanziatori 03089
