Guide per la costruzione di macchine – sistemi di guida di precisione per l'industria e l'automazione

Nella categoria di prodotti Guide per la costruzione di macchine, norelem offre un’ampia gamma di componenti e sistemi per movimenti lineari precisi nella costruzione di macchine, nell’automazione e nella costruzione di attrezzature.

I sistemi sono progettati per realizzare movimenti precisi, a basso attrito e affidabili nel tempo. Allo stesso tempo, possono essere integrati in modo flessibile nelle più diverse configurazioni di macchine e impianti.

Sistemi lineari per la costruzione di macchine

La tecnologia lineare riguarda il movimento traslatorio controllato di componenti meccanici con il minor attrito possibile. I moderni sistemi di guida lineari non solo devono garantire precisione, ma anche assorbire elevate forze trasversali e mantenere una stabilità duratura nell'impiego industriale.

Le funzioni tipiche dei sistemi lineari comprendono il posizionamento, la presa, il sollevamento, lo spostamento e la guida di componenti all’interno di processi automatizzati. Trovano applicazione, tra l’altro, nell’automazione industriale, nella robotica, nella produzione di semiconduttori, nell’industria dell’imballaggio, nella tecnologia medica, nella tecnica di misura e collaudo e nella costruzione di attrezzature.

Nel video di formazione base sulla tecnologia lineare della norelem ACADEMY vengono illustrati i principi della tecnologia lineare, i relativi campi di applicazione e i fattori che influenzano la scelta dei componenti. Vengono inoltre descritti i possibili danni ai componenti e le relative contromisure.


Tipi di guide per la costruzione di macchine

Le guide lineari, spesso indicate anche come sistemi di guida lineare, si suddividono in due categorie principali:

guide a strisciamento: sono guide lineari prive di elementi volventi. Il movimento avviene per contatto diretto tra gli elementi di guida. Questa tipologia è particolarmente robusta, resistente allo sporco e richiede poca manutenzione. È particolarmente indicata per applicazioni con elevati standard di sicurezza operativa e cicli di manutenzione ridotti.

Le guide a rotolamento utilizzano sfere o rulli per ridurre sensibilmente l'attrito tra i componenti in movimento. Ne risultano sistemi di guida particolarmente precisi, scorrevoli e dinamici. A questo gruppo appartengono le guide lineari profilate, le guide a rulli, le guide circolari e i cuscinetti a sfere lineari.

Guide lineari a strisciamento (DryLin®)

Le guide lineari a strisciamento della serie DryLin® di norelem consentono movimenti senza manutenzione, a secco e senza lubrificanti. Ciò le rende particolarmente adatte per applicazioni con elevati requisiti di pulizia e resistenza a sporco, umidità o sostanze chimiche.

I sistemi sono silenziosi, resistenti alla corrosione e sono progettati per un funzionamento continuo con usura ridotta. I settori di applicazione tipici sono l’industria alimentare, la tecnologia medica, la tecnologia per camere bianche, l’industria tipografica, la costruzione di veicoli e macchine.

L’assenza di lubrificanti riduce notevolmente gli interventi di manutenzione e i costi di esercizio, rendendo i sistemi particolarmente economici nel funzionamento continuo.

Guide lineari profilate

Le guide lineari profilate sono tra gli elementi fondamentali dei moderni sistemi di guida lineari nella costruzione di macchine. Consentono movimenti di estrema precisione, garantendo al contempo un’elevata rigidità e capacità di carico. Le guide lineari profilate norelem sono dotate di piste di scorrimento temprate a induzione e rettificate, disposte secondo un angolo definito e in grado di garantire una distribuzione uniforme del carico. In questo modo possono sopportare in modo affidabile le forze provenienti da più direzioni. Grazie al sistema di lubrificazione integrato, i sistemi di guida lineare profilata su rotaia richiedono una manutenzione minima e sono progettati per il funzionamento continuo a temperature fino a 80 °C.

I campi di applicazione tipici comprendono macchine utensili, tecnologia dell'automazione, impianti di montaggio e sistemi di movimentazione.

Guide lineari a rulli

Le guide lineari a rulli vengono impiegate ovunque siano richieste elevate sollecitazioni dinamiche, lunghe corse e una guida precisa del movimento.

I sistemi sono costituiti da guide lineari e carrelli di guida regolabili con precisione. La combinazione di una guida a supporto fisso e una a supporto libero evita disallineamenti e riduce così l’usura. I cuscinetti a rulli integrati sono progettati per il funzionamento continuo e garantiscono un funzionamento silenzioso e regolare.

A seconda della versione, i sistemi possono sopportare elevati carichi statici e dinamici e sono quindi particolarmente adatti per la costruzione di macchine, la tecnica di trasporto e soluzioni intelligenti di movimentazione e automazione.

Guide circolari e cuscinetti a sfere lineari

Le guide circolari comprendono l'intero sistema di guida ad albero, composto da albero di guida, alloggiamento del cuscinetto e cuscinetto a sfere lineare. Offrono una soluzione semplice, flessibile ed economica per i movimenti lineari nella costruzione di macchine.

I cuscinetti a sfere lineari consentono movimenti lineari a basso attrito lungo alberi temprati. Il ricircolo di sfere assicura una guida scorrevole unita a un’elevata precisione e ripetibilità.

I cuscinetti a sfere lineari norelem sono conformi alla serie 3 della norma ISO 10285 e vengono impiegati, tra l’altro, in macchine utensili, macchine automatiche di produzione, sistemi di misura e controllo, nonché nella tecnologia medica e alimentare.

Il sistema è completato da alberi di guida, alloggiamenti dei cuscinetti ed elementi costruttivi quali colonne di guida e perni di guida, che insieme formano un sistema di guida modulare.

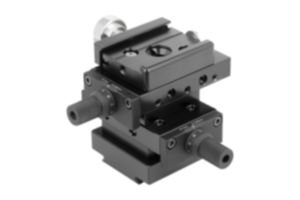

Tavole di guida

Le tavole di guida consentono regolazioni lineari precise in direzione orizzontale e verticale. Trovano impiego soprattutto nella costruzione di strumenti di misura, nella meccanica di precisione e nelle applicazioni ottiche, dove è richiesta la massima precisione.

I sistemi possono essere configurati in modo flessibile e, a seconda della versione, sono dotati di viti micrometriche o dispositivi di finecorsa. Per le tavole di guida vengono utilizzati ghisa grigia e alluminio; le versioni in alluminio offrono un eccellente compromesso tra peso, capacità di carico e precisione.

Sistemi di posizionamento

Su questa base, i sistemi di posizionamento e i sistemi di posizionamento motorizzati consentono movimenti di elevata precisione in ambito industriale. Permettono l’allineamento preciso di componenti, sensori o telecamere con una precisione dell’ordine del centesimo di millimetro e vengono utilizzati ovunque sia richiesta una precisione riproducibile.

I sistemi ad azionamento elettrico sono silenziosi e richiedono poca manutenzione. Vengono impiegati, tra l’altro, in macchine utensili, centri di lavorazione, sistemi di movimentazione, nonché nella costruzione di attrezzature e strumenti di misura.

Una guida praticamente priva di gioco garantisce un’elevata ripetibilità. La vite priva di gioco consente una regolazione precisa senza necessità di un serraggio supplementare, mentre la versione autobloccante garantisce una posizione sicura a macchina ferma.

Altri sistemi lineari per la costruzione di macchine

Oltre ai classici tipi di guide, la gamma comprende ulteriori componenti per la guida lineare nella costruzione di macchine.

Le guide telescopiche consentono di realizzare strutture estraibili con corse definite ed elevata stabilità. Le unità lineari a doppio tubo offrono soluzioni robuste per movimenti standardizzati.

Gli elementi di bloccaggio scorrevoli e per alberi completano la gamma, consentendo il fissaggio sicuro e il posizionamento preciso di componenti meccanici all’interno di macchine e impianti.

Elementi di misura e indicatori per guide

Per il controllo preciso e l'allineamento dei movimenti lineari sono disponibili diversi elementi di misura e indicatori. Tra questi figurano righe graduate, indicatori di posizione, sistemi di misurazione della corsa e livelle.

Questi componenti consentono una determinazione affidabile della posizione e facilitano la regolazione precisa di strutture complesse di macchine e impianti.

Guide norelem per la costruzione di macchine

Con il suo ampio assortimento, norelem offre un sistema completo di soluzioni per movimenti lineari nella costruzione di macchine. La combinazione di guide a strisciamento, guide a rotolamento, guide circolari, sistemi di posizionamento e sistemi di misura consente di realizzare soluzioni flessibili e precise per quasi tutte le applicazioni industriali.

Tutti i sistemi sono progettati per garantire durata, precisione e resistenza alle sollecitazioni industriali e possono essere integrati in modo efficiente nelle moderne configurazioni di macchine e impianti.
