GJL 300.

Superfici di appoggio e serraggio rettificate.

Passo 50 ±0,02 mm.

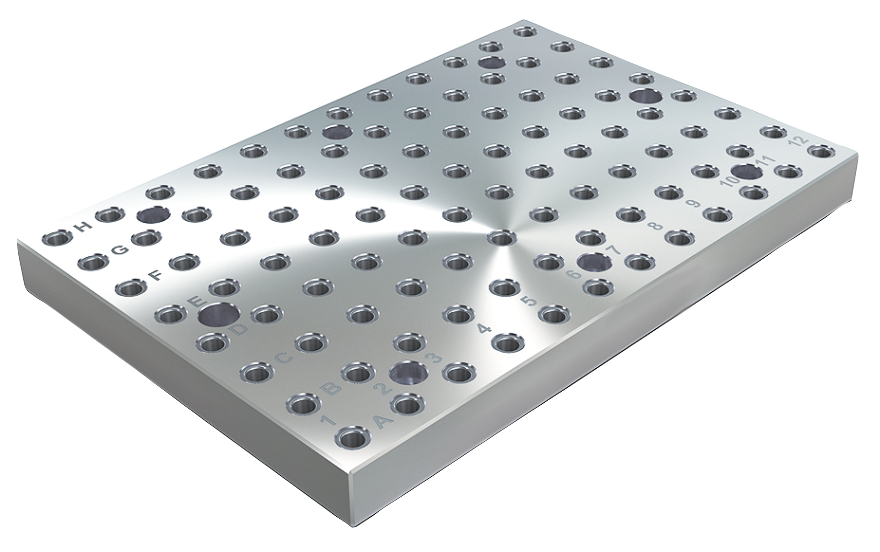

Le piastre di base con foratura a griglia sono utilizzate per la costruzione di attrezzature modulari. Queste piastre di base si posizionano e si fissano direttamente sulla tavola della macchina.
Le due perforazioni direzionali servono per allineare la piastra d'appoggio sulla tavola della macchina.
I fori di montaggio vengono realizzati dal cliente in base alla tavola della macchina.
I fori modulari con la scritta alfanumerica assicurano un'assegnazione definita degli elementi di serraggio in caso di ripetizioni.
Ordinare separatamente i posizionatori per le piastre d'appoggio.
I tappi di protezione dei fori modulari devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.

1) Foro di posizionamento
