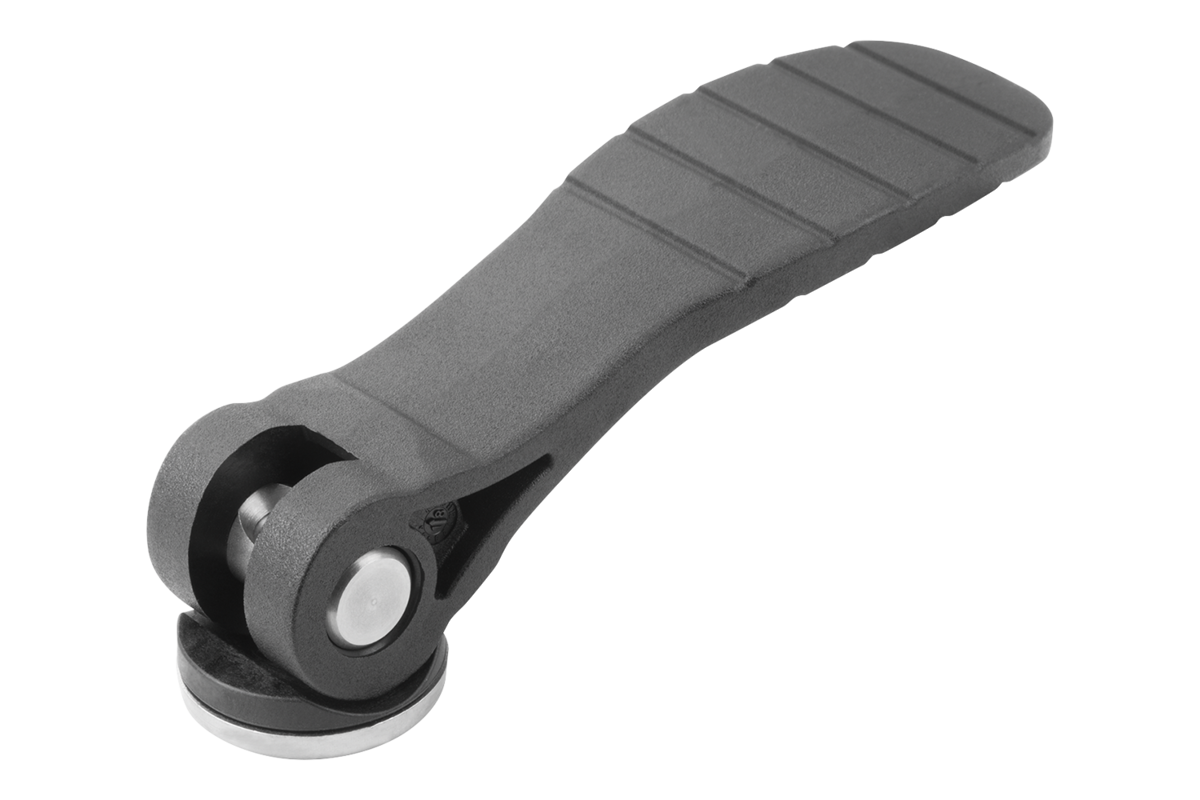

Leva a camma
poliammide
nero
- Le leve a camma servono per il serraggio rapido e senza coppia di pezzi
- Vantaggio: il pezzo non deve essere ulteriormente fissato
- Campi di utilizzo: costruzioni di macchine e montaggi, tecnologia riabilitativa e medicale
- Modello in acciaio o acciaio inox
- Colore: nero o rosso
Unità di vendita
10,11 CHF
Aggiunto al carrello
Abbreviazione denominazione
Leva a camma
Tipo di filettatura
filettatura interna
Dimensioni
1
Materiale
corpo base
poliammide
Materiale
componenti
acciaio inox
Colore
corpo base
nero
A1=Lunghezza maniglia
79,6
A=Lunghezza maniglia
71,5
B=Larghezza
22
D=Filettatura
M5
H1=Altezza
23,4
B1
16
Corsa
S
1,15
D1
18,1
D2
9
Forza
manuale
FH N
125
Forza di
bloccaggio
F (kN)
2,5
H
14
RoHS
true
Descrizione
Materiale
Impugnatura e rondella di pressione in plastica PA 66 rinforzata con fibra di vetro.
Perni per cerniera in acciaio inox 1.4305.
Rondella in acciaio, classe di resistenza 5.8 o acciaio inox 1.4305.
Versione
Leva colore nero o rosso traffico RAL 3020.
Rondella di pressione colore nero.
Perno non trattato.
Vite prigioniera e rondella blu passivato o acciaio inox non trattato.
Rondella di pressione colore nero.
Perno non trattato.
Vite prigioniera e rondella blu passivato o acciaio inox non trattato.
Nota
Le materie plastiche tendono a deformarsi sotto carico (retardation), ciò può comportare una minore forza di serraggio.
