Kugelknöpfe glatt DIN 319 erweitert, Form E, mit Gewindebuchse

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Griffe und Knöpfe
        Kugelknöpfe glatt DIN 319 erweitert
        Kugelknöpfe glatt DIN 319 erweitert, Form E, mit Gewindebuchse

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse Stahl, verzinkt.Ausführung:hochglanzpoliert.Hinweis:Bei der Ausführung 06250-21604 ist die Buchse aus Messing.
Bei den Ausführungen 06250-23008, 06250-23508 und 06250-24008 ist die Buchse aus Stahl, verkupfert. Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06250_E Kugelknöpfe glatt DIN 319 erweitert, Form E, mit Gewindebuchse

193 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	D	D1	D6	H	T	Preis
06250-21604	E	schwarz	M4	16	8	15	6	0.65 CHF
06250-22005	E	schwarz	M5	20	12	18	7,5	0.66 CHF
06250-22006	E	schwarz	M6	20	12	18	9	0.74 CHF
06250-22506	E	schwarz	M6	25	15	23	9	0.79 CHF
06250-22508	E	schwarz	M8	25	15	23	12	0.97 CHF
06250-23008	E	schwarz	M8	30	16	28	12	1.30 CHF
06250-23208	E	schwarz	M8	32	18	29	12	1.46 CHF
06250-23210	E	schwarz	M10	32	18	29	15	1.48 CHF
06250-23508	E	schwarz	M8	36	17	33	14	1.45 CHF
06250-23510	E	schwarz	M10	36	17	33	14	1.50 CHF
06250-24008	E	schwarz	M8	40	20	37,5	14	1.80 CHF
06250-24010	E	schwarz	M10	40	20	37,5	15	1.86 CHF
06250-24012	E	schwarz	M12	40	20	37,5	18	2.11 CHF
06250-24510	E	schwarz	M10	45	20	43	22	2.38 CHF
06250-24512	E	schwarz	M12	45	20	43	21	2.45 CHF
06250-25010	E	schwarz	M10	50	22	48	15	2.90 CHF
06250-25012	E	schwarz	M12	50	28	48	18	3.12 CHF
06250-220051	E	rot	M5	20	12	18	7,5	0.84 CHF
06250-225061	E	rot	M6	25	15	23	9	1.04 CHF
06250-230081	E	rot	M8	30	16	28	12	1.82 CHF
06250-235101	E	rot	M10	36	17	33	14	2.26 CHF
06250-240101	E	rot	M10	40	20	37,5	15	2.60 CHF
06250-240121	E	rot	M12	40	20	37,5	18	2.95 CHF
06250-250121	E	rot	M12	50	28	48	18	4.36 CHF

Kugelknöpfe glatt DIN 319 erweitert, Form E, mit Gewindebuchse

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

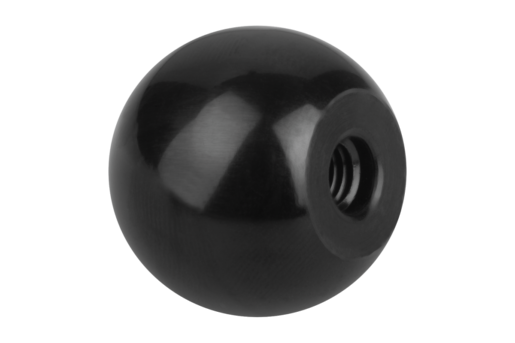

06250_C

Kugelknöpfe glatt DIN 319 erweitert, Form C, mit Pressstoffgewinde

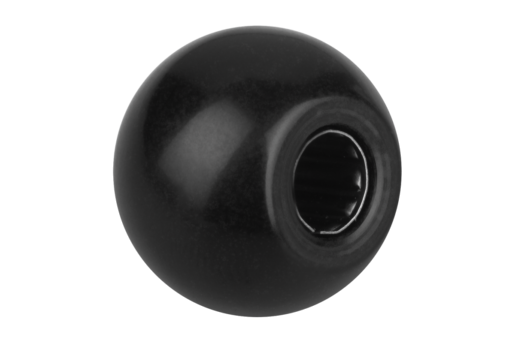

06250_L

Kugelknöpfe glatt DIN 319 erweitert, Form L, mit Klemmhülse

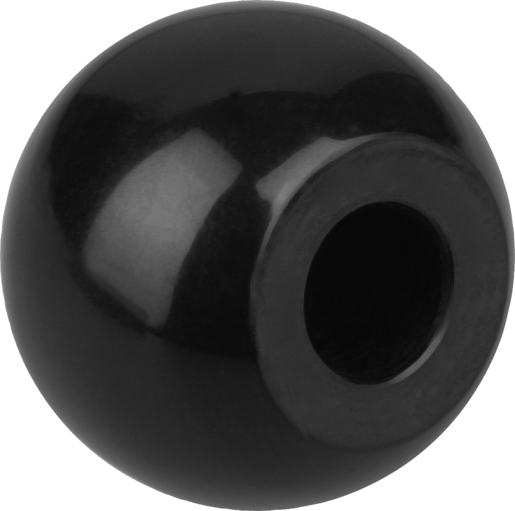

06250_M
