Spannhebel mit Passbohrung, 20 Grad

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Bedienteile
      - Klemm- und Spannhebel
        Spannhebel
        Spannhebel mit Passbohrung, 20 Grad

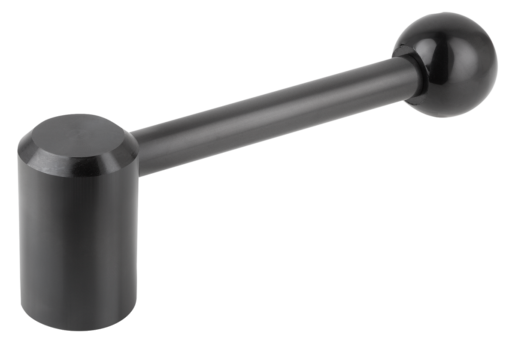

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.Ausführung:brüniert.Hinweis:Spannhebel können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Spannhebel um 360° gedreht werden kann.Auf Anfrage:Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 06340_PB Schaltgriffe mit Passbohrung

169 kB

Datenblatt 06340_PB Spannhebel mit Passbohrung

121 kB

Datenblatt 06340_PB20 Spannhebel mit Passbohrung, 20 Grad

121 kB

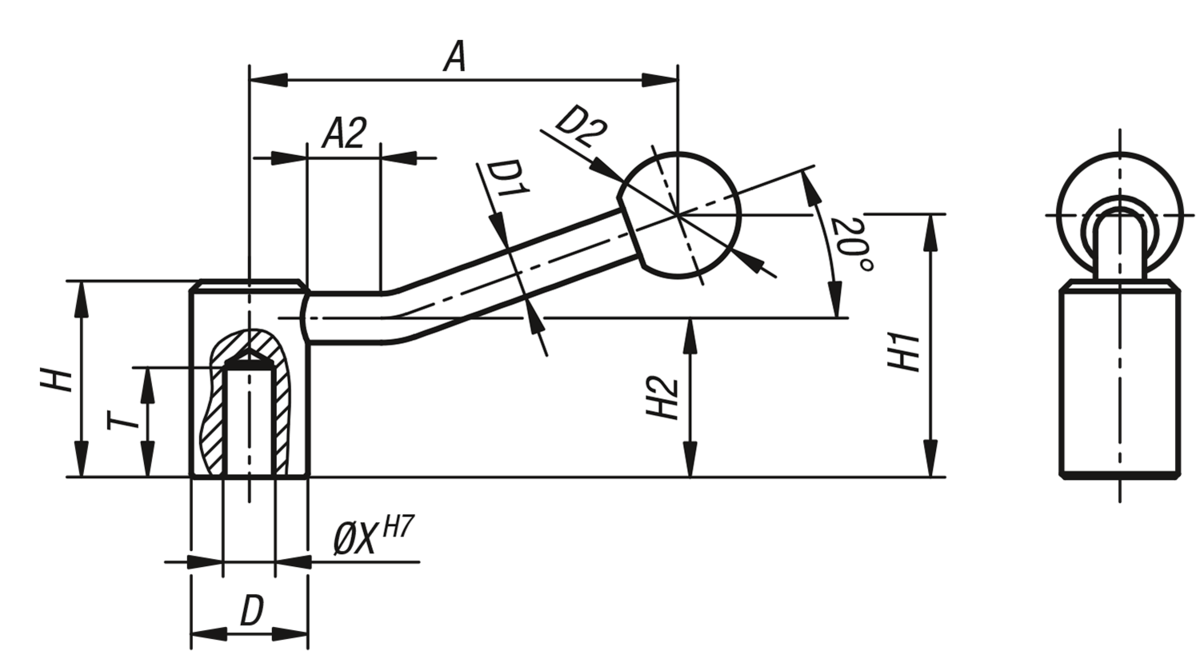

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Befestigungsart	X	T	A=Grifflänge	A2	D	D1	D2	H	H1	H2	Preis
06340-110	Passbohrung	10	22	84,5	15	24	10	25	40	52,5	32,5	9.67 CHF
06340-112	Passbohrung	12	25	100	15	28	12	32	46	61	36,5	12.01 CHF
06340-114	Passbohrung	14	25	100	15	28	12	32	46	61	36,5	12.01 CHF
06340-116	Passbohrung	16	28	121	15	33	13	32	52	72	41	14.52 CHF
06340-120	Passbohrung	20	32	123	15	41	13	32	61	80	49	20.11 CHF

Spannhebel mit Passbohrung, 20 Grad

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

06340_IG0

Spannhebel mit Innengewinde, 0 Grad

06340_IG20

Spannhebel mit Innengewinde, 20 Grad

06340_PB0

Spannhebel mit Passbohrung, 0 Grad
