03099-60Positionierbuchsen Stahl oder Edelstahl mit Zustandssensor |
zurück |
|
|
BeschreibungProduktbeschreibung:Positionierbuchsen bilden einen Aufnahmepunkt für bolzenförmige Bedien- und Rastelemente, in welchen diese sicher und genau verrasten können.
Bei den Positionierbuchsen mit Zustandssensor befindet sich ein variabel einstellbarer Sensor an der Buchse. Dieser ermöglicht es, elektronisch abzufragen, ob sich ein Bolzen in der Positionierbuchse befindet oder nicht.
Beim Einsatz mehrerer Buchsen lässt sich feststellen, in welcher davon sich das Bedien- oder Rastelement befindet.Werkstoff:Positionierbuchse Stahl oder Edelstahl 1.4034.
Sensor Edelstahl.
Klemmmutter Messing.Ausführung:Positionierbuchse:
Stahl gehärtet und brüniert.
Edelstahl gehärtet und blank.
Sensor blank.
Klemmmutter vernickelt.Hinweis:Abgestimmt auf Haltestücke 03099.
Zustandssensor und Klemmmutter werden unmontiert geliefert.
Maximales Anzugsmoment der Klemmmutter: 1,2 Nm.Technische Daten:Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <3500 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich: -25° C - +70°C

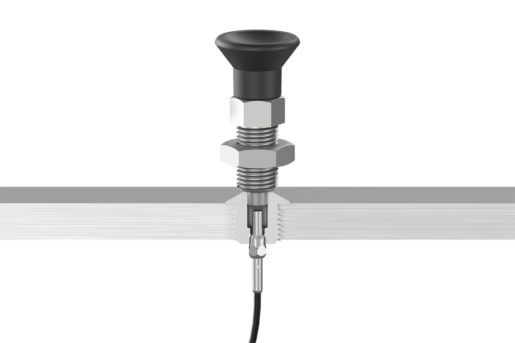

Zulassung: CE, c-UL-us, EACAnwendung:Positionierbuchsen in Verbindung mit einem Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, das sich das Bedien- oder Rastelement am gewünschten Ort befindet.
Beispielsweise bei der Formatverstellung von Verpackungsmaschinen.Montage:Der Sensor wird mit der Klemmmutter an der Buchse befestigt und axial eingestellt. Durch Anziehen der Klemmmutter wird der Sensor schließlich fixiert.
Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben.Sicherheit:Positionierbuchsen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.Zeichnungshinweis:Form A: Gewinde durchgehend
Form B: mit Gewinde und Bund
Form C: mit Gewinde und Anlaufkegel
Form D: glatt

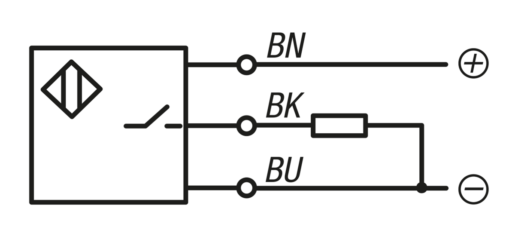

1) LED

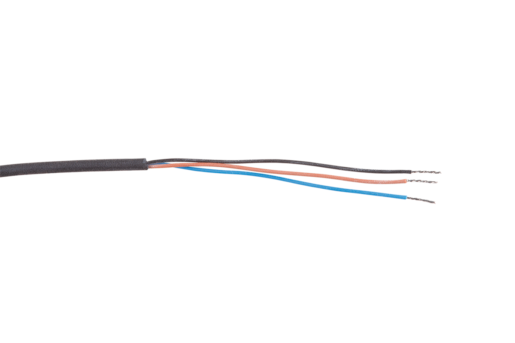

BN = Braun
BK = Schwarz
BU = Blau DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

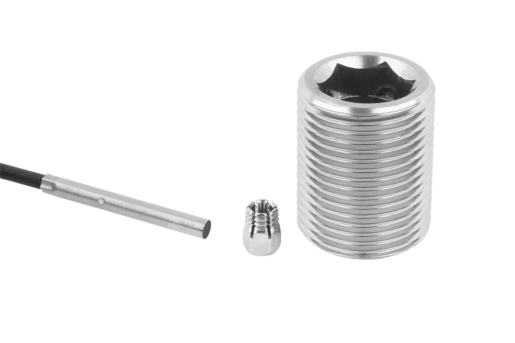

Positionierbuchsen Stahl oder Edelstahl mit Zustandssensor, Form A, Gewinde durchgehend |
mehr Info |
| Bestellnummer | Form | Form-Typ | Material
Grundkörper | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAD | Zub. | Preis | Bestellen |
|---|
| 03099-60-1031011 | A | Gewinde durchgehend | Stahl | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | 112.86 CHF | | | 03099-60-1041011 | A | Gewinde durchgehend | Stahl | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 112.86 CHF | | | 03099-60-1051211 | A | Gewinde durchgehend | Stahl | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 114.20 CHF | | | 03099-60-1061211 | A | Gewinde durchgehend | Stahl | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 114.20 CHF | | | 03099-60-1081611 | A | Gewinde durchgehend | Stahl | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 115.54 CHF | | | 03099-60-1101611 | A | Gewinde durchgehend | Stahl | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 115.54 CHF | | | 03099-60-1122011 | A | Gewinde durchgehend | Stahl | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 116.89 CHF | | | 03099-60-1162411 | A | Gewinde durchgehend | Stahl | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 118.23 CHF | | | 03099-60-11031011 | A | Gewinde durchgehend | Edelstahl | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | 115.54 CHF | | | 03099-60-11041011 | A | Gewinde durchgehend | Edelstahl | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | 115.54 CHF | | | 03099-60-11051211 | A | Gewinde durchgehend | Edelstahl | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | 116.89 CHF | | | 03099-60-11061211 | A | Gewinde durchgehend | Edelstahl | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | 116.89 CHF | | | 03099-60-11081611 | A | Gewinde durchgehend | Edelstahl | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | 118.23 CHF | | | 03099-60-11101611 | A | Gewinde durchgehend | Edelstahl | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | 118.23 CHF | | | 03099-60-11122011 | A | Gewinde durchgehend | Edelstahl | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | 119.57 CHF | | | 03099-60-11162411 | A | Gewinde durchgehend | Edelstahl | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | 120.91 CHF | |
|
Positionierbuchsen Stahl oder Edelstahl mit Zustandssensor, Form B, mit Gewinde und Bund |
mehr Info |
| Bestellnummer | Form | Form-Typ | Material
Grundkörper | D
| D1 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Zub. | Preis | Bestellen |
|---|
| 03099-60-2031011 | B | mit Gewinde und Bund | Stahl | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 114.87 CHF | | | 03099-60-2041011 | B | mit Gewinde und Bund | Stahl | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 114.87 CHF | | | 03099-60-2051211 | B | mit Gewinde und Bund | Stahl | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 116.23 CHF | | | 03099-60-2061211 | B | mit Gewinde und Bund | Stahl | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 116.23 CHF | | | 03099-60-2081611 | B | mit Gewinde und Bund | Stahl | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 117.57 CHF | | | 03099-60-2101611 | B | mit Gewinde und Bund | Stahl | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 117.57 CHF | | | 03099-60-2122011 | B | mit Gewinde und Bund | Stahl | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 118.91 CHF | | | 03099-60-2162411 | B | mit Gewinde und Bund | Stahl | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 120.25 CHF | | | 03099-60-12031011 | B | mit Gewinde und Bund | Edelstahl | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 117.57 CHF | | | 03099-60-12041011 | B | mit Gewinde und Bund | Edelstahl | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | 117.57 CHF | | | 03099-60-12051211 | B | mit Gewinde und Bund | Edelstahl | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 118.91 CHF | | | 03099-60-12061211 | B | mit Gewinde und Bund | Edelstahl | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | 118.91 CHF | | | 03099-60-12081611 | B | mit Gewinde und Bund | Edelstahl | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 120.25 CHF | | | 03099-60-12101611 | B | mit Gewinde und Bund | Edelstahl | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | 120.25 CHF | | | 03099-60-12122011 | B | mit Gewinde und Bund | Edelstahl | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | 121.59 CHF | | | 03099-60-12162411 | B | mit Gewinde und Bund | Edelstahl | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | 121.59 CHF | |
|

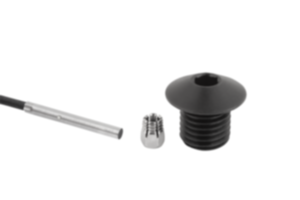

Positionierbuchsen Stahl oder Edelstahl mit Zustandssensor, Form C, mit Gewinde und Anlaufkegel |
mehr Info |
| Bestellnummer | Form | Form-Typ | Material
Grundkörper | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Zub. | Preis | Bestellen |
|---|
| 03099-60-3041211 | C | mit Gewinde und Anlaufkegel | Stahl | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 116.89 CHF | | | 03099-60-3051211 | C | mit Gewinde und Anlaufkegel | Stahl | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 116.89 CHF | | | 03099-60-3061211 | C | mit Gewinde und Anlaufkegel | Stahl | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 116.89 CHF | | | 03099-60-3081611 | C | mit Gewinde und Anlaufkegel | Stahl | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 118.23 CHF | | | 03099-60-3101611 | C | mit Gewinde und Anlaufkegel | Stahl | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 118.23 CHF | | | 03099-60-13041211 | C | mit Gewinde und Anlaufkegel | Edelstahl | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | 119.57 CHF | | | 03099-60-13051211 | C | mit Gewinde und Anlaufkegel | Edelstahl | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | 119.57 CHF | | | 03099-60-13061211 | C | mit Gewinde und Anlaufkegel | Edelstahl | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | 119.57 CHF | | | 03099-60-13081611 | C | mit Gewinde und Anlaufkegel | Edelstahl | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | 120.91 CHF | | | 03099-60-13101611 | C | mit Gewinde und Anlaufkegel | Edelstahl | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | 120.91 CHF | |
|
Positionierbuchsen Stahl oder Edelstahl mit Zustandssensor, Form D, glatt |
mehr Info |
| Bestellnummer | Form | Form-Typ | Material
Grundkörper | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAD | Zub. | Preis | Bestellen |
|---|
| 03099-60-4030891 | D | glatt | Stahl | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 121.59 CHF | | | 03099-60-4040891 | D | glatt | Stahl | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 121.59 CHF | | | 03099-60-4050891 | D | glatt | Stahl | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 121.59 CHF | | | 03099-60-4061091 | D | glatt | Stahl | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 122.25 CHF | | | 03099-60-4081391 | D | glatt | Stahl | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 122.25 CHF | | | 03099-60-4101791 | D | glatt | Stahl | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 123.61 CHF | | | 03099-60-14030891 | D | glatt | Edelstahl | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 124.54 CHF | | | 03099-60-14040891 | D | glatt | Edelstahl | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 124.54 CHF | | | 03099-60-14050891 | D | glatt | Edelstahl | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 124.54 CHF | | | 03099-60-14061091 | D | glatt | Edelstahl | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 125.08 CHF | | | 03099-60-14081391 | D | glatt | Edelstahl | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 125.62 CHF | | | 03099-60-14101791 | D | glatt | Edelstahl | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 126.96 CHF | |
|
