        Aufnahmebolzen abziehbar Form D

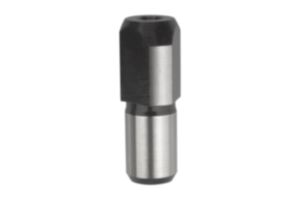

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen (HRC 55-60).Hinweis:Mit einem Abziehwerkzeug lassen sich die Aufnahmebolzen leicht herausnehmen.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03106_D Aufnahmebolzen abziehbar Form D

135 kB

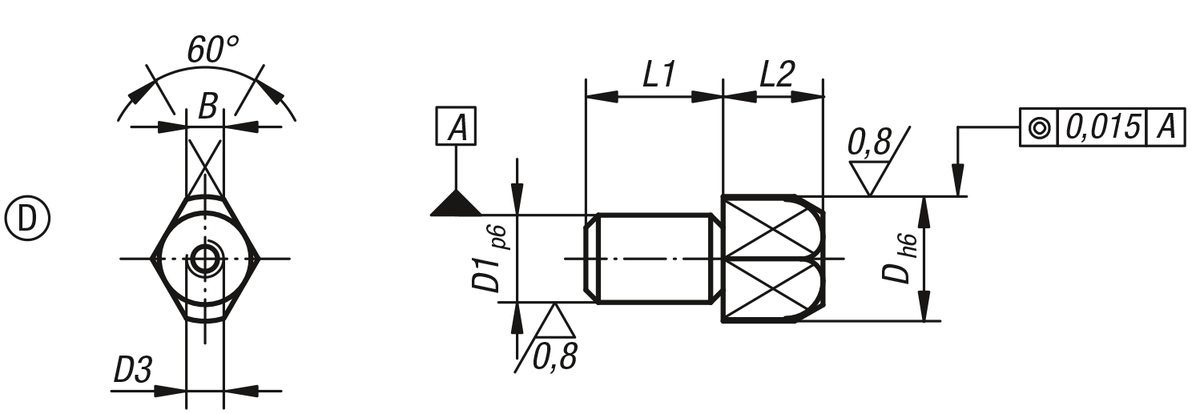

Zeichnungen

Artikelübersicht (komprimiert)

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D3	L1	L2	L4	B	Preis
03106-102	D	10	7	M3	11	11	3	3	15.68 CHF
03106-122	D	12	8	M5	13	12	4	3,5	16.79 CHF
03106-162	D	16	12	M5	18	14	4,5	5	20.23 CHF
03106-202	D	20	14	M5	22	15	5	6	23.45 CHF
03106-222	D	22	16	M5	22	17	5	7	26.09 CHF
03106-252	D	25	18	M5	25	17	5	8	30.36 CHF
