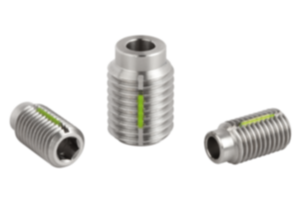

        Aufnahmebuchsen für Kugelsperrbolzen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4305.Ausführung:blank.Hinweis:Aufnahmebuchsen für Kugelsperrbolzen eignen sich zur einfachen und schnellen Aufnahme von Kugelsperrbolzen und Steckbolzen.Vorteile:- Zentriermöglichkeit der Aufnahmebuchsen ist über den Zentrieransatz gegeben.
- einfaches und prozesssicheres Einschrauben.
- einschraubbar in verschiedenste Materialien.
- beidseitig einsetzbar.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03197 Aufnahmebuchsen für Kugelsperrbolzen

225 kB

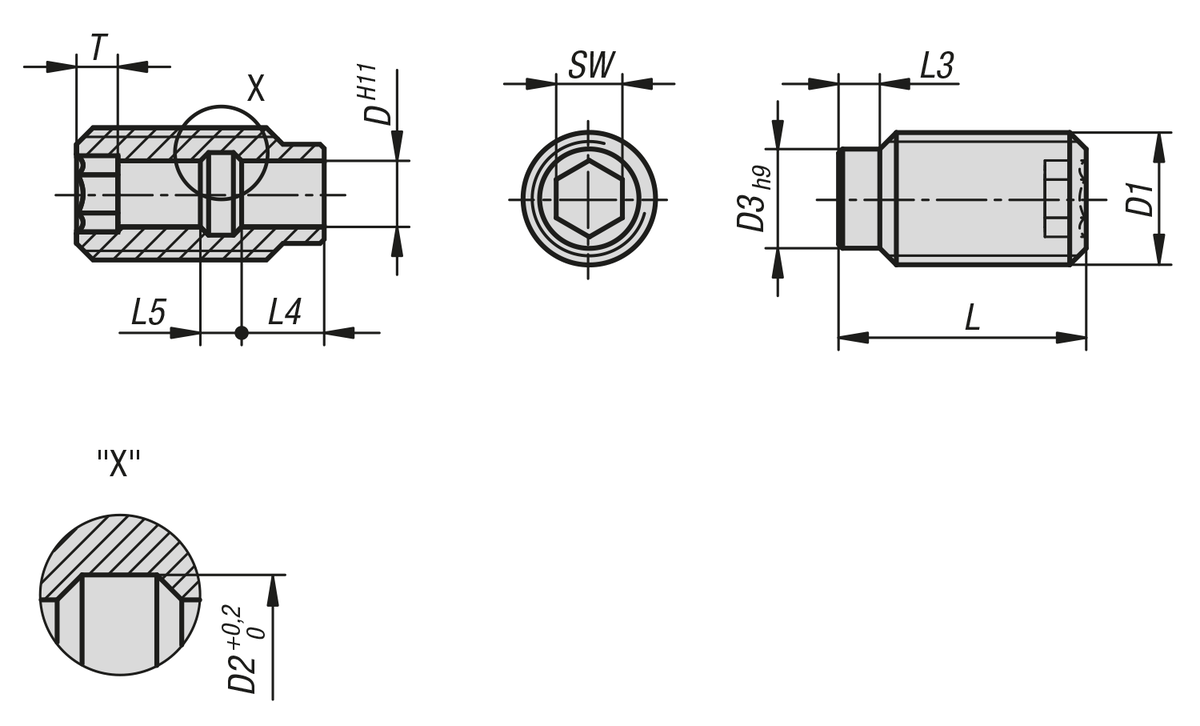

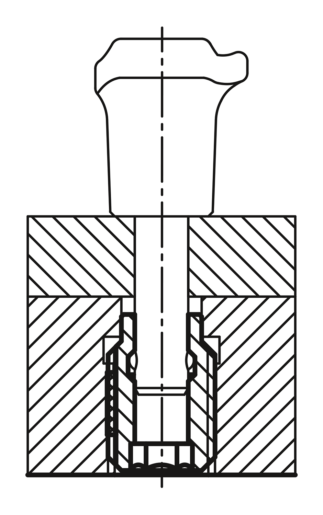

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	D3	L	L3	L4	L5	SW	T	Preis
03197-10512	5	M12	6	9	25	4	7	3	5	4	9.43 CHF
03197-10616	6	M16	7,5	12	30	5	10	5	6	5	10.89 CHF
03197-10816	8	M16	10	12	30	5	10	5	8	5	10.89 CHF
03197-11024	10	M24	13	18	35	6	8	7	10	6	20.41 CHF
03197-11224	12	M24	15	18	35	6	8	7	12	6	20.41 CHF
03197-11630	16	M30	20	24	40	8	11	9	16	7	22.09 CHF
